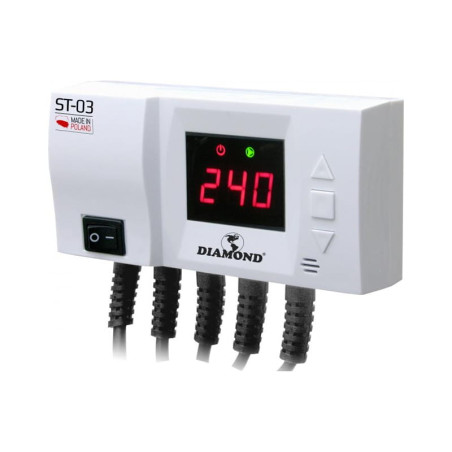

Diamond ST-03 Centralvarme og brugsvandspumpestyring LED temperaturregulator alarm frostbeskyttelse hysterese

Model: Diamond ST-03

EAN: 6931240023921 SKU: 931223923

• Betjening af to pumper samtidigt: Centralvarme (C.O.) og brugsvand (C.W.U.)
• Tydeligt LED-display, der viser temperatur og driftsstatus
• Frostbeskyttelsesfunktion (aktiveres under 5°C)
• Akustisk alarm, der signalerer kedeloverophedning (over 90°C)
• Justerbar hysterese for beholderen i området fra 10 til 30°C
• Bredt temperaturområde for begge kredsløb
• To uafhængige temperatursensorer inkluderet
• Høj udgangsbelastning op til 6A
• Energieffektivitet - eget strømforbrug kun 2W
• Enkel montering og intuitiv konfiguration af parametre

Beskrivelse

Den avancerede Diamond ST-03 styring er en intelligent enhed designet til præcis styring af pumpers drift i centralvarme- (C.O.) og brugsvandssystemer (C.W.U.). Ved hjælp af en moderne mikroprocessor optimerer styringen energiforbruget og forlænger pumpens levetid ved at eliminere unødvendig drift. Enheden er udstyret med et tydeligt LED-display, der i realtid informerer brugeren om de aktuelle temperaturparametre i systemet.

En vigtig fordel ved ST-03-modellen er dens dobbelte funktionalitet. Centralvarmepumpen aktiveres automatisk, når kedeltemperaturen overstiger en brugerdefineret tærskel, hvilket forhindrer nedkøling af huset, når kedlen er slukket. Brugsvandspumpen arbejder derimod baseret på en intelligent temperaturforskel-algoritme (hysterese). Det betyder, at brugsvandet kun opvarmes, når kedlen har en højere temperatur end beholderen, hvilket garanterer maksimal varmeudvekslingseffektivitet.

Systemets sikkerhed er en prioritet, hvorfor Diamond ST-03 styringen har et indbygget frostbeskyttelsessystem. Hvis temperaturen falder til under 5°C, tændes pumpen permanent for at beskytte rørene mod frostsprængninger. Derudover har enheden en akustisk alarm, der øjeblikkeligt advarer beboerne om farlig overophedning af kedlen (over 90°C). Dette er en omfattende løsning til ethvert moderne varmesystem, der kombinerer besparelser, bekvemmelighed og fuld kontrol over hjemmets hydraulik.

Det intuitive kontrolpanel giver mulighed for hurtig ændring af indstillinger, og det robuste kabinet garanterer problemfri drift i mange år. Ved at vælge Diamond ST-03 styringen investerer du i termisk stabilitet i dit hjem og reelle besparelser på driftsomkostningerne i fyrrummet.

Specifikation

Strømforsyning

230V / 50Hz +/- 10% - standard netspænding, der tillader direkte tilslutning til den elektriske installation.

Strømforbrug

2W - meget lavt energiforbrug i standby og under styringens egen drift.

Omgivelsestemperatur

Fra -10°C til 50°C - tillader montering af enheden i uopvarmede fyrrum og tekniske rum.

Pumpeudgangsbelastning

Maksimalt 6A for C.O. og C.W.U. udgange - muliggør styring af selv kraftige cirkulationspumper.

Temperaturmåleområde

Fra 0°C til 99°C - præcis temperaturmåling i et bredt spektrum af systemets drift.

Temperaturindstillingsområde for C.O.

Fra 5°C til 88°C - fleksibilitet i tilpasningen af tidspunktet for aktivering af varmekredsløbet.

Temperaturindstillingsområde for C.W.U.

Fra 20°C til 80°C - optimal styring af brugsvandstemperaturen i beholderen.

Sensorens temperaturbestandighed

Fra -10°C til 120°C - sensorer modstandsdygtige over for ekstreme forhold direkte ved kedlen.

Sensorkabelængde

C.O.-sensor: 1,2 meter, C.W.U.-sensor: 3 meter - sikrer frihed ved placering af måleelementer i fyrrummet.

Justerbar beholderhysterese

Fra 10°C til 30°C - gør det muligt at undgå for hyppig aktivering af C.W.U.-pumpen, hvilket beskytter enheden og sparer energi.

Brugergrænseflade

Enheden er udstyret med en digital grænseflade med et LED-display med høj kontrast, der muliggør let aflæsning af temperaturen selv i dårligt oplyste rum. Kontrolpanelet består af funktionsknapper, der giver adgang til konfigurationsmenuen, ændring af indstillede temperaturer og indstilling af hysterese. Styringens software analyserer løbende data fra to sensorer (kedel og beholder) og træffer automatisk beslutninger om aktivering af de relevante strømudgange. Systemet har indbygget prioritets- og sikkerhedslogik, der fungerer uafhængigt af brugerindstillinger (f.eks. frostbeskyttelse).

Yderligere funktioner

Akustisk alarm (buzzer), der aktiveres ved 90°C, anti-stop funktion, der forhindrer pumperne i at sætte sig fast uden for fyringssæsonen, LED-signallamper, der informerer om driften af den specifikke pumpe.

Indhold

1x Diamond ST-03 LED-styring

1x C.O. temperatursensor (1,2m kabel)

1x C.W.U. temperatursensor (3m kabel)

1x Strømkabel

1x Brugsanvisning på polsk

1x Sæt monteringsskruer

Dimensioner, Vægt

Produktdimensioner: 40 x 145 x 75 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 80 x 210 x 150 mm (Dybde x Bredde x Højde)

Produktvægt: 550 g

Vægt med emballage: 720 g
