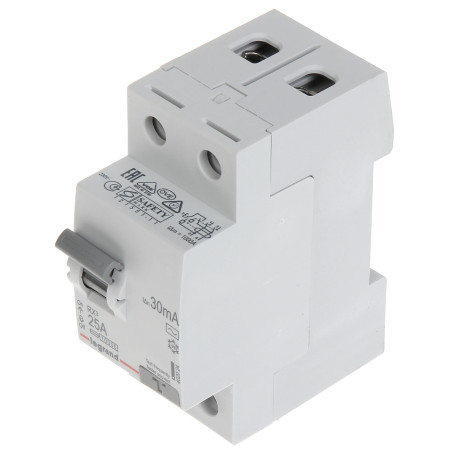

单相剩余电流动作断路器 AC型 30mA 25A RCD断路器 适用于DIN导轨 TS-35 安装保护

型号: LEGRAND LE-402024

EAN: 6931240045619 SKU: 931045616

• 30 mA高灵敏度，提供有效的触电保护
• 25 A额定工作电流，适用于大多数家用电路
• AC型，专门用于检测正弦交流剩余电流
• 高达10000 A的高短路分断能力
• 标准DIN导轨 (TS-35) 安装，便于安装
• 坚固的螺钉端子，确保电气连接的耐用性
• 内置TEST按钮，用于定期检查设备性能
• 紧凑型外壳，宽度仅为2个模块 (36 mm)

描述

剩余电流动作断路器是任何现代电气装置的关键组件，可确保用户获得最高水平的安全，并保护财产免受故障影响。该型号由知名电气配件制造商设计，其特点是在关键情况下具有极高的操作精度和可靠性。该设备对30 mA的漏电流做出反应，这是家用、办公和工业电路中标准且必需的触电保护措施。由于采用了高质量材料，断路器外壳具有抗机械损伤和耐高温的特性，从而保证了产品的使用寿命。

该型号的优点在于其紧凑的结构，在DIN导轨上仅占用两个模块，从而可以在配电箱中实现最佳的空间利用。螺钉端子确保了导线连接牢固耐用，消除了触点因振动或温度变化而松动的风险。AC型断路器专门用于检测正弦交流剩余电流，使其成为标准用电设备的理想解决方案。选择该产品，您投资的是一种经过验证的解决方案，它符合严格的安全标准，并为住户提供安心保障。

另一个优势是易于安装在标准TS-35导轨上，这大大加快了安装工作。该产品广泛应用于住宅建筑和公共设施中。触发机构结构坚固，前面板上的清晰标记有助于日常操作，并可通过内置的TEST按钮定期测试设备的性能。这是必不可少的组件，可防止绝缘损坏和意外接触带电部件造成的后果，从而挽救安装用户的生命和健康。

规格

设备类型

剩余电流动作断路器 (RCD) - 一种保护装置，当检测到流出的电流与流入的电流不相等时，它会断开电路。

相数

单相 - 设计用于标准230V安装。

触发类型

AC型 - 对正弦交流剩余电流做出反应，这是家用电气安装中最常见的类型。

额定剩余电流

30 mA (0.03A) - 漏电流阈值，在此值下会立即断开电路以保护生命。

额定电流

25 A - 在不损坏设备的情况下，可以通过触点的最大连续电流。

极数

2极 - 确保完全切断相线和中性线。

额定短路分断能力

10000 A - 设备在极高电流短路条件下安全断开电路的能力。

额定电压

230 V AC / 50 Hz - 波兰和欧洲的标准电网参数。

连接类型

螺钉端子 - 机械螺钉连接，提供高压紧力和最小接触电阻。

外壳和材料

具有高介电强度和耐热性的塑料，耐老化。

安装

DIN导轨 TS-35 - 电气配电箱中使用的通用安装系统。

模块宽度

2个模块 (每个17.5 mm) - 设备在导轨上的总宽度为36 mm。

测试功能

外壳上的TEST按钮 - 允许用户手动检查剩余电流机制的操作是否正确。

应用

防止直接和间接触电，建筑安装的防火保护。

保修和标准

2年制造商保修；产品符合欧洲CE安全指令。

内容

1x 剩余电流动作断路器 LE-402024

尺寸，重量

产品尺寸: 75 x 36 x 83 mm (深 x 宽 x 高)

包装尺寸: 40 x 110 x 85 mm (深 x 宽 x 高)

产品重量: 182 g

包装重量: 204 g
