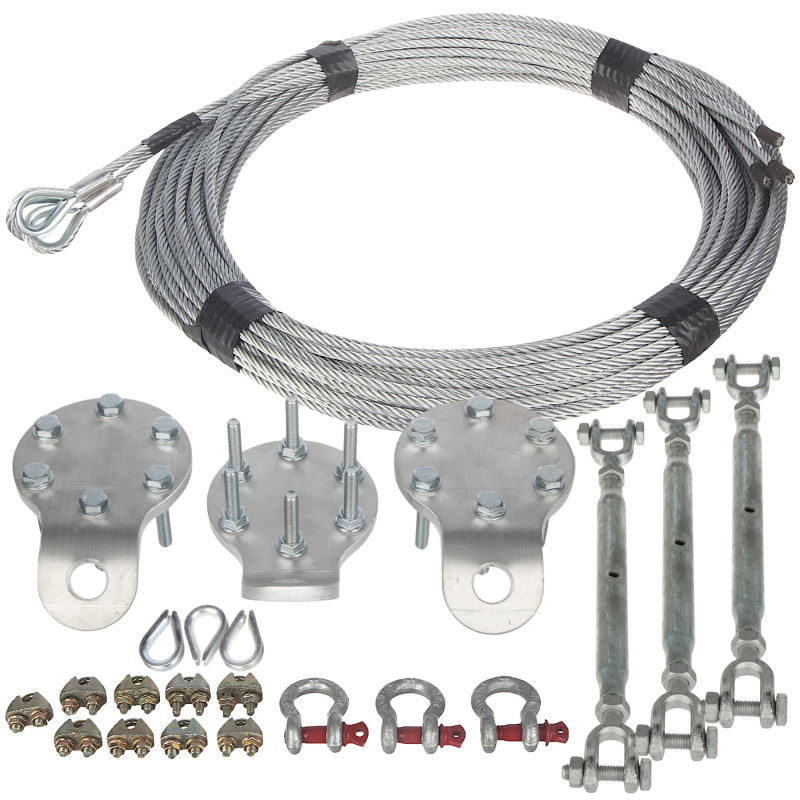

Abspannset für die 1. Abspannebene für Gittermasten MK-1.5 Stahlseil 5mm Montagezubehör DELTA MK-1.5/ODC-1
zł 1 204,42
Tax included
Das komplette Abspannset MK-1.5/ODC-1 wurde speziell für professionelle Mastsysteme auf Basis der Gitterkonstruktion MK-1.5 entwickelt. Es ist ein unverzichtbares Stabilisierungselement, das für die Montage auf der ersten Abspannebene vorgesehen ist, üblicherweise zwischen dem vierten und fünften Mastsegment. Dank der Verwendung eines hochwertigen Stahlseils mit 5 mm Durchmesser und robuster Montagekomponenten bietet das Set eine außergewöhnliche Stabilität der Konstruktion, selbst unter schwierigen Wetterbedingungen.
Die Hauptvorteile des Produkts liegen vor allem in der Vollständigkeit – der Benutzer erhält alle notwendigen Elemente, von Flanschen und Schrauben bis hin zu Schäkeln und Spannschlössern, was den separaten Zukauf von Zubehör überflüssig macht. Die Festigkeit des Sets wurde unter Berücksichtigung der langfristigen Korrosionswirkung berechnet und bietet eine Bruchlast von 800 kg pro Seil. Die präzise Fertigung der 8 mm starken Flansche garantiert eine sichere Verbindung der Mastsegmente.
Die Montage des Sets ist logisch und wird durch die beiliegende Anleitung erleichtert. Die Verwendung von M10-Spannschlössern (Öse-Öse) ermöglicht eine präzise Spannung der Abspannungen, was für die Sicherheit des gesamten Turms entscheidend ist. Das Produkt eignet sich ideal für Telekommunikations-, Funk- und Überwachungsinstallationen, bei denen die Stabilität des Mastes Priorität hat. Mit der Wahl des originalen DELTA-Sets haben Sie die Gewissheit der vollen Kompatibilität mit dem MK-1.5-System und der Langlebigkeit der Installation. Dieses Set ist entscheidend für die Aufrechterhaltung der Lotrechten und der Steifigkeit des Mastes bei starken Windböen.
Abspannset für die 1. Abspannebene für Gittermasten MK-1.5 Stahlseil 5mm Montagezubehör
Modell: DELTA MK-1.5/ODC-1
EAN: 6931240012987 SKU: 931012985
- Komplettes Set für die 1. Abspannebene der MK-1.5 Masten
- Hohe mechanische Festigkeit - Bruchlast 800 kg pro Seil
- Robuste Stahlflansche mit 8 mm Stärke
- Stahlseil mit 5 mm Durchmesser und 12 m Länge (3 Stück)
- Alle notwendigen Montagezubehörteile (Schäkel, Klemmen, Kauschen) enthalten
- Beständig gegen Korrosion und raue Witterungsbedingungen
- Präzise Spannungseinstellung mittels M10 Spannschlössern möglich
Beschreibung
Das komplette Abspannset MK-1.5/ODC-1 wurde speziell für professionelle Mastsysteme auf Basis der Gitterkonstruktion MK-1.5 entwickelt. Es ist ein unverzichtbares Stabilisierungselement, das für die Montage auf der ersten Abspannebene vorgesehen ist, üblicherweise zwischen dem vierten und fünften Mastsegment. Dank der Verwendung eines hochwertigen Stahlseils mit 5 mm Durchmesser und robuster Montagekomponenten bietet das Set eine außergewöhnliche Stabilität der Konstruktion, selbst unter schwierigen Wetterbedingungen.
Die Hauptvorteile des Produkts liegen vor allem in der Vollständigkeit – der Benutzer erhält alle notwendigen Elemente, von Flanschen und Schrauben bis hin zu Schäkeln und Spannschlössern, was den separaten Zukauf von Zubehör überflüssig macht. Die Festigkeit des Sets wurde unter Berücksichtigung der langfristigen Korrosionswirkung berechnet und bietet eine Bruchlast von 800 kg pro Seil. Die präzise Fertigung der 8 mm starken Flansche garantiert eine sichere Verbindung der Mastsegmente.
Die Montage des Sets ist logisch und wird durch die beiliegende Anleitung erleichtert. Die Verwendung von M10-Spannschlössern (Öse-Öse) ermöglicht eine präzise Spannung der Abspannungen, was für die Sicherheit des gesamten Turms entscheidend ist. Das Produkt eignet sich ideal für Telekommunikations-, Funk- und Überwachungsinstallationen, bei denen die Stabilität des Mastes Priorität hat. Mit der Wahl des originalen DELTA-Sets haben Sie die Gewissheit der vollen Kompatibilität mit dem MK-1.5-System und der Langlebigkeit der Installation. Dieses Set ist entscheidend für die Aufrechterhaltung der Lotrechten und der Steifigkeit des Mastes bei starken Windböen.
Spezifikation
Anwendung
Professionelles Gittermastsystem der Serie MK-1.5
Montageebene
Speziell für die erste Abspannebene von mehrteiligen Konstruktionen
Installationsort
Empfohlene Montage zwischen dem 4. und 5. Gitterelement des Mastes
Stahlseil
3 Stahlseilabschnitte mit je 12 Metern Länge, Seildurchmesser 5 mm, das Seil ist werkseitig einseitig mit einer Kausche verpresst
Montageflansche
3 Stück Stahlflansche mit 8 mm Stärke, die eine stabile und sichere Verankerung der Abspannungen an der Maststruktur gewährleisten
Spannschlösser
3 Stück M10 Öse-Öse, aus verzinktem Stahl, ermöglichen eine präzise Einstellung der Abspannkraft
Schäkel
3 Stück mit einer Tragfähigkeit von 0,75T (750 kg), dienen zur Verbindung des Flansches mit dem verpressten Seilende
Seilklemmen
9 Stück Bügelklemmen ø5mm, die Verwendung von 3 Klemmen pro freiem Seilende ist erforderlich, um maximale Sicherheit zu gewährleisten
Kauschen
6 Stück ø5mm, schützen die Seilstruktur vor Quetschung und Abrieb an den Kontaktpunkten mit Spannschlössern und Schäkeln
Montageschrauben
18 Stück M8x40 Schrauben inklusive Muttern, vorgesehen für die Verschraubung der Flansche zwischen den Mastsegmenten
Mechanische Festigkeit
Die Bruchlast für ein neues, korrekt montiertes Set beträgt 800 kg pro Abspannlinie
Montagehinweise
Die erste Klemme sollte so nah wie möglich an der Kausche montiert werden, die weiteren in Abständen von ca. 30 cm; die Vorspannung durch das Spannschloss sollte 100 kg Kraft nicht überschreiten
Umweltbeständigkeit
Verzinkte Stahlkonstruktion, ausgelegt für langjährige Witterungseinflüsse und Korrosionsbeständigkeit
Systemkompatibilität
Das Set ist voll kompatibel mit den Aluminiumsegmenten MK-1.5 sowie den Gelenkfüßen MK-1.5/POD-B und MK-1.5/POD-G
Garantie und Zertifizierung
Produkt mit 3 Jahren Herstellergarantie, verfügt über eine CE-Konformitätserklärung
Inhalt
3x Flansch
18x Schraube M8x40 mit Mutter
6x Kausche für Seil ø5mm
3x Stahlseil ø5mm (12m) - einseitig verpresst
9x Seilklemme ø5mm
3x Schäkel 0.75T
3x Spannschloss M10 Öse-Öse
Abmessungen, Gewicht
Produktabmessungen: 500 x 500 x 300 mm (T x B x H)
Verpackungsabmessungen: 500 x 500 x 300 mm (T x B x H)
Produktgewicht: 5610 g
Gewicht mit Verpackung: 5610 g
