1 Avsedd användning och funktioner

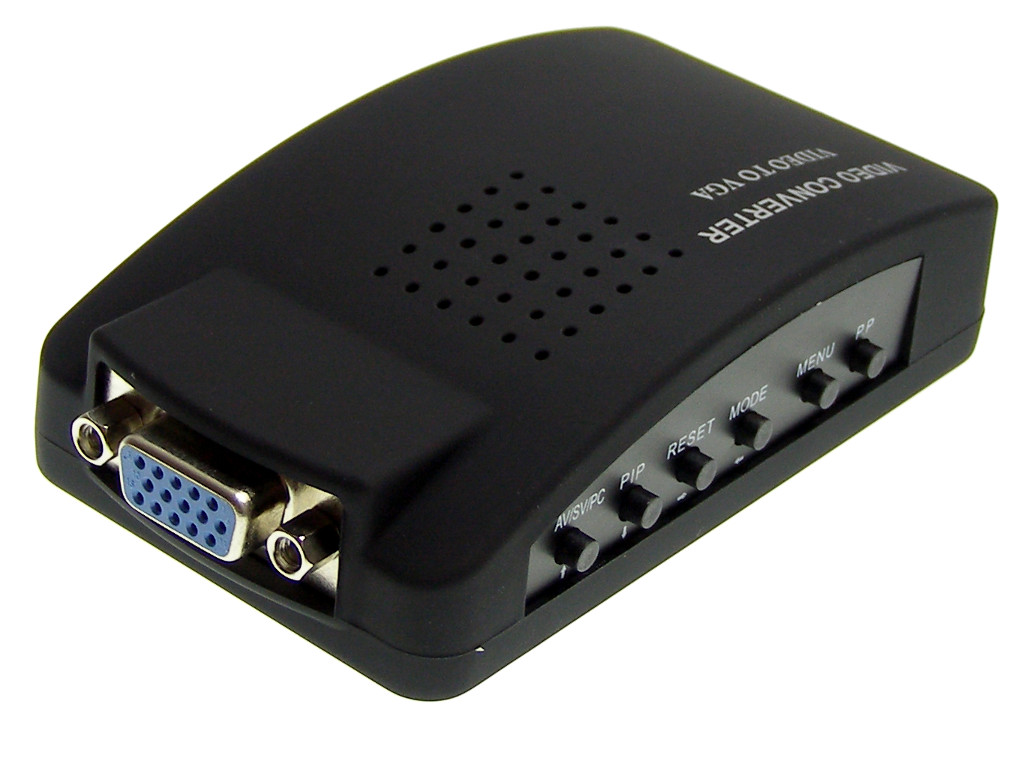

Den avancerade digitala bildkonvertern ACTii AC5729 möjliggör konvertering av videosignaler (Cinch/RCA, S-Video) till högupplöst VGA-signal. Enheten är en idealisk lösning för att integrera äldre videosystem med moderna LCD/LED-datorskärmar. Produkten används i stor utsträckning i professionella övervakningssystem (CCTV), utbildning (videoutrustning för undervisning) och inom industrin, vilket gör det möjligt att ersätta föråldrade CRT-skärmar med vanliga datorskärmar.
Huvudfunktioner:
- ✔ Standard VGA-utgång kompatibel med alla typer av skärmar
- ✔ Stöd för ett brett utbud av VGA-upplösningar från 800x600 till 1920x1200
- ✔ Automatisk detektering av PAL, NTSC och SECAM-system
- ✔ Avancerad OSD-meny för exakt justering av bildparametrar
- ✔ Frysfunktion (Freeze) för enkel bildanalys
- ✔ Digitalt bildfilter som säkerställer utmärkt färgåtergivning
- ✔ 3D-rörelseteknik med adaptiv deinterlacing
- ✔ 3D-videobehandling som erbjuder skarpa, ljusa och mättade bilder utan distorsion
- ✔ Energieffektivitet och låg värmeutveckling under långvarig drift
- ✔ Lätt och kompakt hölje för enkel montering var som helst
- ✔ Kristallklar bild tack vare avancerade integrerade kretsar
Praktisk tillämpning:
Konvertern gör det möjligt att ansluta övervakningskameror, DVD-spelare, spelkonsoler eller andra enheter med AV/S-Video-utgång direkt till en PC-skärm. Tack vare BYPASS-funktionen är det också möjligt att samtidigt ansluta en dator och växla mellan bildkällor utan att behöva byta kablar.
2 Teknisk specifikation
| Ingångssignal | Video (Cinch / RCA), S-Video |
| Ingångssystem | Auto-Detect PAL, NTSC, SECAM |
| Utgångssignal | VGA (D-Sub) |
| VGA-upplösningar som stöds | 800x600 @60/75Hz, 1024x768 @60Hz, 1280x1024 @60Hz, 1440x900 @60Hz, 1680x1050 @60Hz, 1920x1080 @60Hz, 1920x1200 @60Hz |
| VGA-ingång (Bypass) | Ja (genomgång för signal från PC) |
| Strömförsörjning | 5V DC / 600mA |
| OSD-meny | Ja (skärmmeny) |
| Produktmått | 120 x 70 x 24 mm |
| Produktvikt | 220 g |
| Certifikat | CE, RoHS |
| Innehåll i paketet | Konverter, ström-/anslutningstillbehör |
3 Installation och anslutning
Enhet av typen "Plug & Play" – kräver ingen drivrutinsinstallation. För att starta systemet korrekt, utför följande steg:
- Anslut videosignalkällan (t.ex. CCTV-kamera eller spelare) till VIDEO (Cinch) eller S-VIDEO-uttaget.
- Anslut datorskärmen till utgångsuttaget VGA OUT.
- (Valfritt) Anslut datorns grafikkortsutgång till VGA IN-uttaget för att använda genomgångsfunktionen (Bypass).
- Anslut den medföljande 5V DC-strömförsörjningen till strömkontakten på konvertern.
- Starta skärmen och signalkällan. Använd knapparna på konverterns hölje för att välja lämplig ingångskälla och ställa in upplösningen.
4 Konfiguration av OSD-meny
Den inbyggda skärmmenyn (On-Screen Display) möjliggör fullständig anpassning av den visade bilden. Följande justeringsparametrar är tillgängliga:
- Ljusstyrka: Justering av luminansnivå.
- Kontrast: Skillnad mellan ljusa och mörka partier.
- Skärpa: Objektkantens tydlighet.
- Mättnad: Färgintensitet.
- Nyans: Bildens färgbalans.
- HP (Horisontell position): Förflyttning av bilden vänster/höger.
- VP (Vertikal position): Förflyttning av bilden upp/ner.
- Upplösning: Val av VGA-utgångens driftsläge.
5 Säkerhetsanvisningar och underhåll
Säkerhetsregler i enlighet med EU-standarder:
- Enheten är endast avsedd för inomhusbruk.
- Använd endast strömförsörjning med parametrar som stämmer överens med specifikationen (5V DC). Användning av högre spänning kan permanent skada elektroniken.
- Skydda mot fukt, vätska och direkt solljus.
- Blockera inte ventilationsöppningarna för att förhindra överhettning av enheten under kontinuerlig drift.
- Vid skada på höljet eller strömkabeln, koppla omedelbart bort enheten från elnätet.
- Rengöring: Torka med en torr, mjuk trasa. Använd inte aggressiva rengöringsmedel eller lösningsmedel.
Produkten uppfyller kraven i CE- och RoHS-direktiven, vilket garanterar användarsäkerhet och frånvaro av miljöskadliga ämnen.
