Verwendungszweck und Funktionen

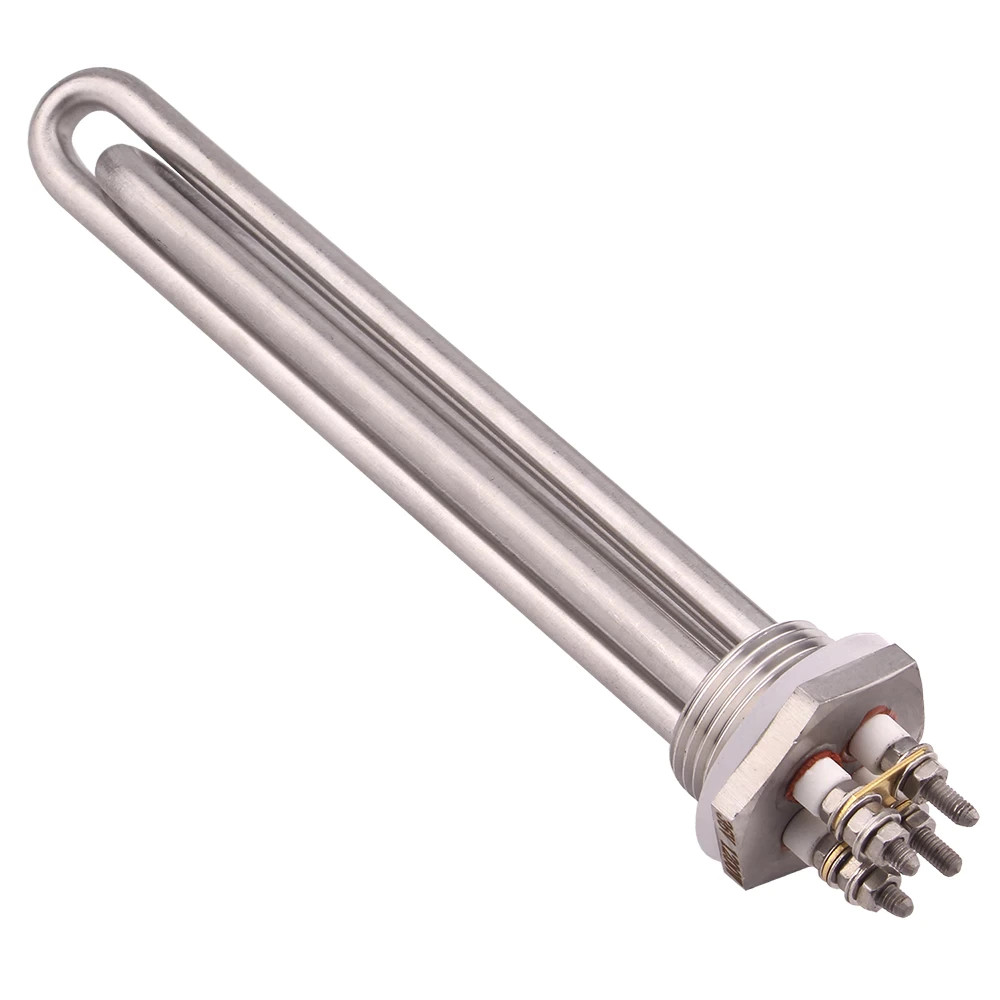

Das Heizelement ACTii AC7705 ist eine hochwertige Komponente zur Erwärmung von Brauchwasser in Tanks mit einem Fassungsvermögen von 50 bis 200 Litern. Das Gerät wurde für den direkten Betrieb mit erneuerbaren Energiesystemen wie Photovoltaikanlagen und Windkraftanlagen entwickelt. Dank der einzigartigen Konstruktion mit zwei unabhängigen Heizspiralen bietet es dem Benutzer Flexibilität beim Leistungsmanagement und den Anschlussmöglichkeiten.
- Robuste Ausführung mit Messingflansch und SUS304-Stahl.
- Zwei unabhängige Heizspiralen (2x 150W).
- Betrieb mit Gleichstrom (DC) oder Wechselstrom (AC).
- Kompatibel mit Solar- und Windsystemen.
- Dichtung im Lieferumfang enthalten, um eine dichte Montage zu gewährleisten.
Technische Spezifikation
| Spannung | 12V AC/DC |
| Leistung | 300W (2x 150W) |
| Gewinde | 1" BSP (33,4 mm) |
| Material | Edelstahl SUS304, Messing |
| Elementlänge | 185 mm |
| Gesamtlänge | 220 mm |
| Elementdurchmesser | 8 mm |
| Gewicht | 350 g |
Montage- und Anschlussanleitung
Das Heizelement verfügt über einen 1-Zoll-Flansch für die einfache Montage in Standard-Tankanschlüssen. Da das Gerät bei 12V eine Leistung von 300W (25A) aufnimmt, müssen ausreichend dimensionierte Kabel verwendet werden, um Spannungsabfälle und Überhitzung zu vermeiden. Die beiden Spiralen können je nach Bedarf des Stromquellensystems unabhängig oder kombiniert angeschlossen werden.
Sicherheit und Wartung
Betreiben Sie das Heizelement niemals trocken; es muss ständig vollständig in Wasser eingetaucht sein, um Schäden zu vermeiden. Obwohl das Gerät mit Schutzkleinspannung (SELV) arbeitet, sollte der Tank ordnungsgemäß geerdet sein. Prüfen Sie das Element regelmäßig auf Kalkablagerungen und reinigen Sie es bei Bedarf, um die Effizienz zu erhalten.
