1 Otstarve ja funktsioonid

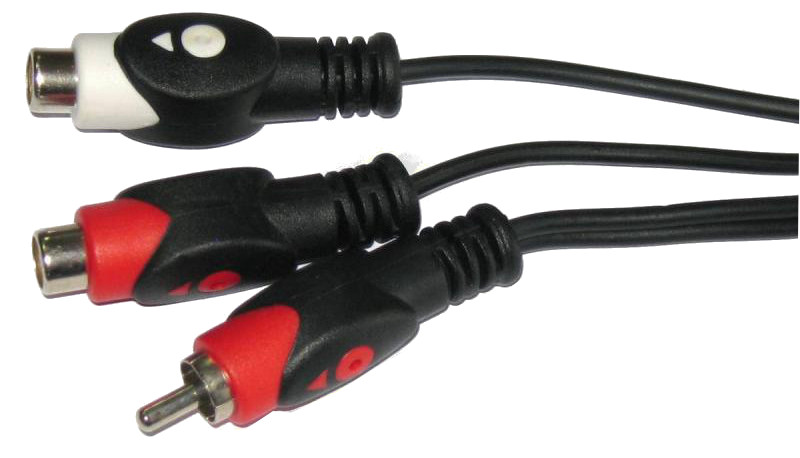

ACTii AC4040 kaabel on kvaliteetne RCA (Cinch) signaalikaabel, mis on mõeldud analoogheli- või videosignaali jagamiseks. Toode iseloomustab "Y-kujuline" konstruktsioon, mis tagab optimaalse signaali jaotuse ühest isasest pistikust kahele emasele pesale. See on ideaalne lahendus olukordades, kus on vaja ühendada üks signaaliallikas kahe vastuvõtja või võimendiga.
Peamised omadused:
- ✔ Tugev ja täpne konstruktsioon tagab ühenduse vastupidavuse
- ✔ "Y-kujuline" ehitus kaablite hõlpsaks korraldamiseks
- ✔ Vaskjuhe kvaliteetses PVC-isolatsioonis
- ✔ Universaalne RCA (Cinch) standard, mis ühildub enamiku AV-seadmetega
- ✔ Optimaalne 5-meetrine pikkus võimaldab vabalt paigaldada
Kasutusala:
Kaabel on mõeldud kodustesse audio-video süsteemidesse, kodukino komplektidesse, helisüsteemidesse ja professionaalsetesse CCTV-valveinstallatsioonidesse audio- või komposiitvideosignaali edastamiseks.
2 Tehniline spetsifikatsioon
| Mudel | ACTii AC4040 |
| Kaabli otsad | 1x CINCH-pistik (isane); 2x CINCH-pesa (emane) |
| Kaabli pikkus | 5 m |
| Värv | Must |
| Materjal | Vask, PVC-isolatsioon |
| Kaal koos pakendiga | 300 g |
| Pakendi mõõtmed | 100 x 100 x 30 mm |
| Komplekti sisu | 1x RCA-kaabel |
3 Ühendamise ja kasutamise juhend
Paigaldusetapid:
- Veenduge, et seadmed, mida soovite ühendada, on välja lülitatud.
- Ühendage üks CINCH-pistik (isane) lähteseadme (nt pleier, mikser, salvesti) vastavasse väljundisse.
- Ühendage kahe CINCH-pesa (emase) külge kaablid, mis viivad vastuvõtvatesse seadmetesse (nt võimendi, aktiivkõlarid, monitor).
- Veenduge, et kõik ühendused on tihedalt kinni, et vältida müra ja häireid.
- Lülitage seadmed sisse ja kontrollige signaali edastamise korrektsust.
4 Ohutus ja hooldus
Ohutusreeglid:
- Toode on mõeldud ainult siseruumides kasutamiseks. Mitte hoida niiskuse, vihma ega ekstreemsete temperatuuride käes.
- Ärge tõmmake lahtiühendamisel juhtmest endast – võtke alati kinni pistiku või pesa korpusest.
- Vältige kaabli tugevat painutamist või keerdumist, mis võib põhjustada vasksoonete katkemist.
- Hoida lastele kättesaamatus kohas. Väikesed osad ja pikk juhe võivad kujutada ohtu.
- Kui märkate isolatsiooni või pistikute kahjustusi, lõpetage toote kasutamine viivitamatult.
Hooldus:
Puhastada kuiva, pehme lapiga. Ärge kasutage tugevatoimelisi puhastusvahendeid ega lahusteid, mis võivad PVC-isolatsiooni kahjustada.
5 Tõrkeotsing
| Probleem | Võimalik põhjus ja lahendus |
|---|---|
| Signaal puudub | Kontrollige, kas pistikud on lõpuni sisestatud. Veenduge, et lähteseade on sisse lülitatud ja saadab signaali. |
| Müra või krõbinad | Ühendused võivad olla määrdunud või oksüdeerunud. Puhastage neid kuiva lapiga. Kontrollige, kas kaabel ei jookse liiga lähedalt tugevatest elektromagnetiliste häirete allikatest (nt suure võimsusega toiteplokid). |
| Signaal ainult ühes kanalis | Kontrollige mõlema väljundpesa ühenduse korrektsust. Testige kaablit teise seadmega, et välistada vastuvõtja pesa rike. |
