INSTRUKCJA OBSŁUGI

1 Прызначэнне і функцыі

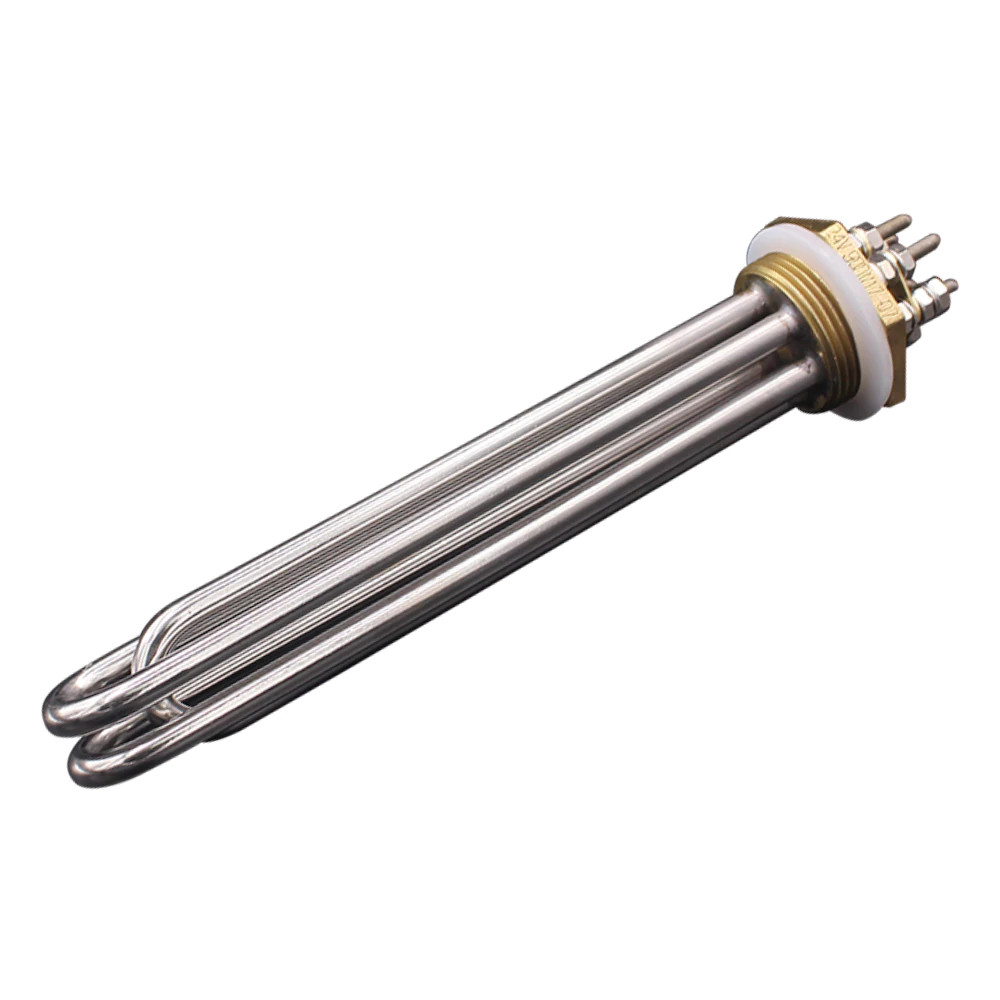

Высакаякасны электрычны награвальны элемент ACTii AC8462 быў распрацаваны для эфектыўнага награвання гарачай вады для бытавых патрэб у рэзервуарах, бойлерах і цеплаабменніках аб'ёмам ад 50 да 200 літраў. Прылада аптымізавана для прамой працы з сістэмамі аднаўляльных крыніц энергіі, такімі як фотаэлектрычныя (сонечныя) панэлі і ветрагенератары.

Ключавой асаблівасцю прылады з'яўляецца наяўнасць трох незалежных награвальных спіраляў магутнасцю 300 Вт кожная, размешчаных у адным латунным фланцы. Такая канструкцыя дазваляе гнутка кіраваць магутнасцю праз перамычкі спіраляў або іх незалежнае падключэнне, што асабліва важна ў сістэмах з зменнай магутнасцю току. Награвальнік адрозніваецца ўніверсальнасцю сілкавання – можа працаваць як ад сталага току (DC), так і ад пераменнага (AC).

Асноўныя характарыстыкі:

• ✔ Фланец выраблены з высакаякаснай латуні (5/4")
• ✔ Трывалае выкананне, якое гарантуе доўгі тэрмін службы
• ✔ Тры незалежныя награвальныя спіралі, якія дазваляюць канфігураваць магутнасць
• ✔ Награвальны элемент з нержавеючай сталі SUS304
• ✔ Сумяшчальнасць з 24В фотаэлектрычнымі і ветравымі сістэмамі
• ✔ Пракладка ў камплекце для хуткага мантажу

2 Тэхнічная спецыфікацыя

3 Інструкцыя па мантажы і падключэнні

Крокі ўстаноўкі:

1. Падрыхтоўка рэзервуара: Перад пачаткам мантажу пераканайцеся, што рэзервуар з гарачай вадой апаражнены ніжэй узроўню мантажнай адтуліны.
2. Механічны мантаж: Усталюйце пракладку, якая ўваходзіць у камплект, на латунны фланец награвальніка. Укруціце награвальнік у адтуліну 5/4" (1 1/4 цалі) рэзервуара. Зацягніце з адпаведнай сілай, выкарыстоўваючы развадны ключ, пазбягаючы пашкоджання латуннай разьбы.
3. Электрычнае падключэнне:
   • Ідэнтыфікуйце вывады трох награвальных спіраляў.
   • Пры сілкаванні ад адной крыніцы 24 В з вялікай магутнасцю току, злучыце адпаведныя кантакты, каб злучыць спіралі паралельна.
   • Пераканайцеся, што сячэнне правадоў сілкавання адпавядае току сілай да 37.5А (пры поўнай магутнасці 900Вт/24В).
4. Кантроль герметычнасці: Напоўніце рэзервуар вадой і праверце, ці няма ўцечак у месцы мантажу фланца.

4 Бяспека і эксплуатацыя

• • Прылада павінна быць заземлена ў адпаведнасці з дзеючымі нормамі электрычнай бяспекі.
• • Устаноўка павінна выконвацца асобай, якая мае адпаведныя дазволы на працу з электраабсталяваннем.
• • Неабходна выкарыстоўваць адпаведную абарону ад звыштокаў у ланцугу харчавання DC/AC.
• • Рэгулярна правярайце стан электрычных злучэнняў – высокая сіла току пры нізкім напружанні (24 В) спрыяе награванню кантактаў у выпадку іх аслаблення.
• • У рэгіёнах з жорсткай вадой рэкамендуецца рэгулярнае выдаленне накіпу з награвальнага элемента для захавання высокай эфектыўнасці і прадухілення перагрэву сталі SUS304.
