1 Destinação e Funções

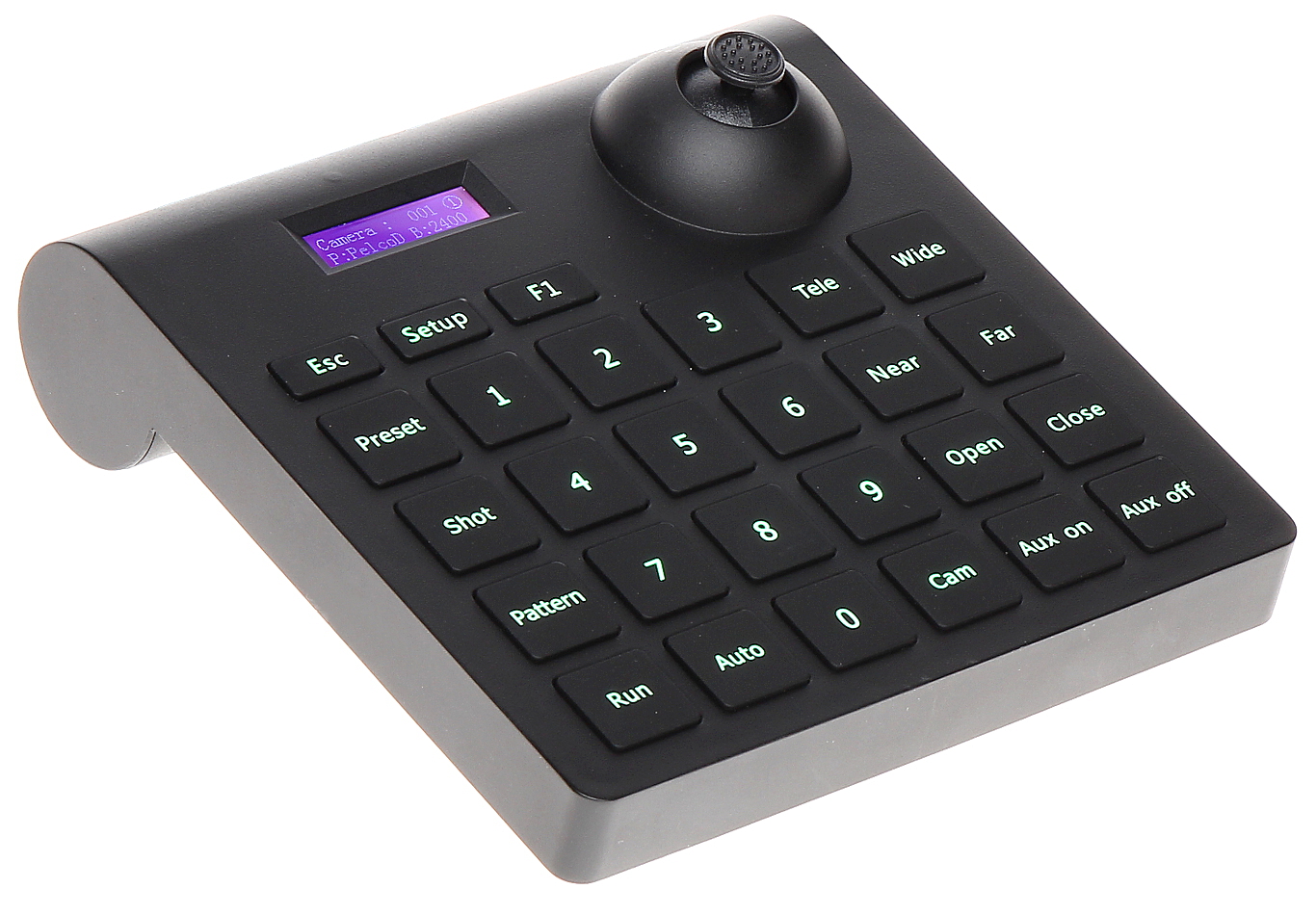

O teclado controlador RS-485 miniatura profissional com joystick 3D foi projetado para a operação precisa de câmeras dome PTZ e lentes Moto-Zoom em sistemas de segurança de televisão industrial (CCTV). O dispositivo permite o gerenciamento intuitivo do movimento das câmeras, controle de zoom e configuração de funções avançadas de automação de vigilância.
O controlador caracteriza-se por uma ampla compatibilidade com os sistemas de monitoramento mais populares, oferecendo suporte nativo para protocolos de fabricantes como Dahua ou Hikvision, bem como padrões universais Pelco-D e Pelco-P. Graças ao display LCD embutido e ao teclado retroiluminado, trabalhar com o dispositivo é confortável mesmo em condições de iluminação limitada.
Principais características:
- ✔ Joystick 3D preciso que permite o controle suave de rotação, inclinação e zoom (PAN/TILT/ZOOM).
- ✔ Suporte para funções avançadas de câmeras: controle de presets, trilhas de patrulha e varredura vetorial.
- ✔ Ampla compatibilidade graças ao suporte nativo aos protocolos Pelco-D, Pelco-P, DAHUA e HIKVISION.
- ✔ Possibilidade de definir independentemente o protocolo e a taxa de transmissão (baud rate) para cada uma das 255 câmeras.
- ✔ Display LCD nítido (2x16 caracteres) com iluminação, facilitando a configuração e o trabalho em qualquer condição.
- ✔ Carcaça sólida com formas ergonômicas e em miniatura, ideal para espaços de vigilância limitados.
- ✔ Botões do teclado retroiluminados e proteção embutida por senha de administrador.
Aplicação e Controle
O teclado permite o controle de até 255 câmeras em uma rede RS-485. O joystick 3D permite o controle simultâneo do movimento da cabeça (vertical/horizontal) e o ajuste da distância focal da lente (zoom) através da rotação do punho do joystick. Esta é uma solução significativamente mais eficiente do que o controle tradicional por botões, permitindo uma reação instantânea do operador a eventos de alarme.
2 Especificação Técnica
| Padrão de comunicação | RS-485 |
| Protocolos suportados | Pelco-D, Pelco-P, DAHUA, HIKVISION |
| Taxa de transmissão (Baud Rate) | 2400, 4800, 9600, 19200, 38400 bit/s |
| Joystick | 3D (controle em três eixos: Pan, Tilt, Zoom) |
| Endereçamento de câmera (ID) | 0 - 255 |
| Display | LCD 2x16 caracteres com iluminação |
| Alcance máximo de controle | 1200 m |
| Alimentação | 12V DC / 1A |
| Temperatura de operação | -10 °C ... +50 °C |
| Umidade relativa | Máx. 90% (sem condensação) |
| Dimensões do produto | 136 x 130 x 53 mm |
| Peso do produto | 450 g |
| Certificados | CE, RoHS |
3 Instruções de Segurança
Antes de iniciar a instalação e o uso do dispositivo, leia atentamente as regras de segurança a seguir para garantir o funcionamento correto e evitar riscos.
- ● Alimentação: Deve-se usar exclusivamente o adaptador 12V DC / 1A incluído ou um adaptador com parâmetros técnicos idênticos. O uso de uma fonte de alimentação incorreta pode danificar a eletrônica do dispositivo.
- ● Ambiente de trabalho: O dispositivo foi projetado para uso interno. Proteja-o contra exposição direta à água, umidade e temperaturas extremas que excedam a faixa de -10°C a +50°C.
- ● Descargas atmosféricas: Durante tempestades, recomenda-se desconectar o dispositivo da rede de alimentação e do barramento RS-485 para evitar danos causados por surtos elétricos.
- ● Manutenção: Não tente abrir a carcaça nem consertar o dispositivo por conta própria. Todo serviço de reparo deve ser realizado por pessoal qualificado. A limpeza deve ser feita com um pano seco e macio após desconectar a alimentação.
- ● Cabeamento: Os cabos de comunicação RS-485 devem ser instalados longe de linhas de alta tensão para evitar interferências na transmissão de dados.
4 Instalação e Conexão
Conexão do barramento RS-485
A comunicação com as câmeras é feita por meio de um barramento RS-485 de dois fios. Conecte os terminais do teclado aos terminais correspondentes nas câmeras:
- Terminal A (TX+) do teclado conectamos ao terminal A (RX+) da câmera.
- Terminal B (TX-) do teclado conectamos ao terminal B (RX-) da câmera.
No caso de longas linhas (até 1200m), recomenda-se o uso de cabo de par trançado (UTP) e um terminador de 120 Ohm no último dispositivo da linha.
Configuração inicial
Após ligar a alimentação, configure os parâmetros de comunicação de acordo com as configurações das câmeras PTZ:
- Insira a senha do administrador (a senha padrão encontra-se na documentação técnica completa).
- Selecione o número de ID da câmera que deseja controlar (faixa 0-255).
- Defina o protocolo apropriado (por exemplo, Pelco-D) e a taxa de transmissão (por exemplo, 9600 bps). Estes parâmetros devem ser idênticos no teclado e na câmera.
5 Operação e Solução de Problemas
Funções do Joystick 3D
- Movimento esquerdo/direito: Rotação da câmera na horizontal (Pan).
- Movimento para cima/baixo: Inclinação da câmera na vertical (Tilt).
- Rotação do punho do joystick: Ajuste de aproximação (Zoom In / Zoom Out).
Problemas mais comuns e soluções
| Problema | Causa provável e solução |
|---|---|
| Sem resposta da câmera | Verifique a polaridade dos cabos RS-485 (A/B). Certifique-se de que o ID da câmera, o protocolo e a Baud Rate sejam idênticos em ambos os dispositivos. |
| Imagem trêmula durante o movimento | Verifique a estabilidade da alimentação da câmera. Corrente insuficiente pode causar erros no arranque dos motores PTZ. |
| Joystick não controla o Zoom | Certifique-se de que a câmera conectada possui uma lente Moto-Zoom e suporta a função de zoom via RS-485. |
| Erros de comunicação em longa distância | Aplique um terminador de 120 Ohm no final da linha e certifique-se de usar par trançado blindado. |
