Instrukcja Obsługi

1 用途与功能

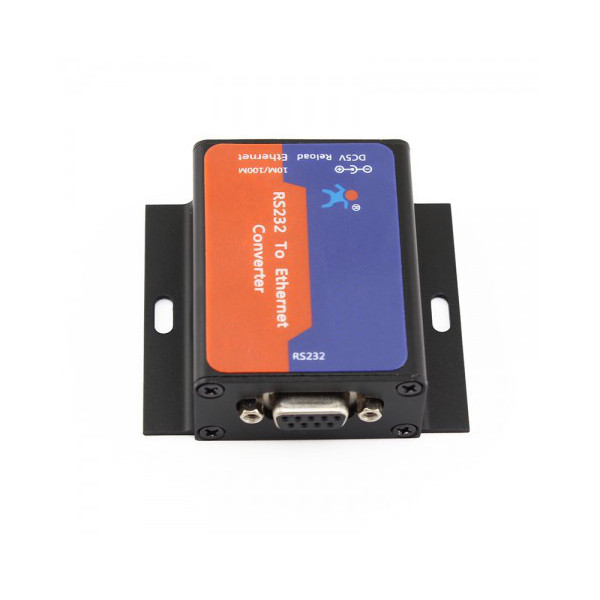

ACTii AC4846 转换器是一款先进的网络设备，用于实现 RS-232 串口与以太网 (TCP/IP) 网络之间的双向透明数据传输。该设备允许将任何配备 RS-232 接口的设备（如收银机、秤、PLC 控制器或打印机）接入局域网或互联网。通过集成的 TCP/IP 协议栈，用户可以使用虚拟串口软件 (USR-VCOM) 从网络中的任何位置对串口设备进行管理。

主要特点：

✔ 支持 DHCP，通过串口设置协议自动获取 IP 地址和查询 IP 地址
✔ 支持 DNS 功能（域名解析）
✔ 通过内置网页设置配置参数
✔ 支持通过网络升级固件
✔ Auto-MDI/MDIX，RJ45 端口支持 10/100Mbps 速度
✔ 串口波特率范围广：600 bps 至 230.4 Kbps
✔ 支持校验位：无 (None)、奇 (Odd)、偶 (Even)、Mark 和 Space
✔ 多种工作模式：TCP 服务器、TCP 客户端、UDP 客户端、UDP 服务器、HTTPD 客户端
✔ 兼容 USR-VCOM 虚拟串口软件
✔ 心跳包机制确保连接的稳定性和监控
✔ 用户定义的注册包机制用于检查链路状态
✔ 支持多连接：在 TCP 服务器模式下，可同时支持 1 到 16 个客户端
✔ 全球唯一 MAC 地址（支持用户自定义地址）
✔ 恢复出厂设置功能
✔ 通过网关和路由器在局域网 (LAN) 和互联网（外部网络）中工作
✔ 与 PC 套接字程序兼容 (VB, C++, Delphi, Android, iOS)
✔ 支持多个计算机共享一个设备（如收银打印机）
✔ 支持将多个转换器连接到一台控制计算机

应用领域：

该设备广泛应用于工业自动化、POS 系统、安全监控、智能家居及银行系统。非常适合远程仪表读数、LED 面板控制、门禁系统读卡器操作以及服务器机房环境参数监控。

2 技术规格

串口接口	RS-232 (DB9 连接器) 和 RS-485 (符合 EIA/TIA 标准)
RS232 传输速率	600 bps 至 230.4 Kbps
数据参数	数据位：5, 6, 7, 8；停止位：1, 2；校验：无, 偶, 奇, Space, Mark
以太网接口	RJ45, 10/100 Mbps, Auto-MDI/MDIX
网络协议	IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP
接口保护	2KV 电磁隔离
数据缓冲	发送：6K 字节，接收：4K 字节 (以太网)；接收 RS232：800 字节
输入电压	DC 4.75V 至 7V
电流和功率	5V 时 150mA；功率：1W
工作温度	-25°C 至 +75°C (存储：-40°C 至 +105°C)
工作湿度	5% 至 95% RH (无冷凝)
产品尺寸	48 x 64 x 25 毫米
重量	产品：217g；含包装：269g
合规与认证	CE, RoHS

3 安全说明

注意：请严格遵守以下安全规定，以确保设备正常运行并避免电气危险。

电源：设备需要 4.75V - 7V 范围内的稳定直流电压。使用更高电压的电源可能会永久损坏电子元件。
工作环境：转换器仅供室内使用。请防止直接接触水、湿气以及超出规格范围的极端温度。
连接：所有线缆连接（RS-232, 以太网, 电源）均应在断电状态下进行，以避免浪涌。
维护：请勿打开设备外壳。内部没有用户可维修的部件。只能用干燥的布进行清洁。
欧盟合规性：设备符合 CE 和 RoHS 标准。报废设备应按照当地关于电子废弃物的规定进行处置 (WEEE)。

4 安装与配置

快速入门：

将串口设备（如收银打印机）连接到转换器的 DB9 端口。
将 RJ45 网线连接到转换器的以太网端口以及路由器或网络交换机。
将随附的电源适配器连接到转换器的 DC 插口。
在计算机上安装 USR-VCOM 软件（适用于 Windows 2000/XP/Vista/7/8/10 系统）。该程序将创建一个映射到转换器 IP 地址的虚拟 COM 端口。
打开网页浏览器并输入设备 IP 地址（默认由 DHCP 获取或出厂设置），以访问配置面板。

设备工作模式：

TCP 服务器模式

转换器等待来自计算机的连接。支持同时多达 16 个客户端连接。

TCP 客户端模式

转换器在通电后自动向指定的服务器 IP 地址发起连接。

UDP 模式

无需建立固定连接即可进行快速数据传输，非常适合监控系统。

HTTPD 客户端模式

允许通过 HTTP 协议 (GET/POST) 将串口数据直接传输到 Web 服务器。

5 包装清单

✔ ACTii AC4846 RS-232 转以太网转换器
✔ 专用电源适配器
✔ 使用手册
✔ 原厂纸箱包装
