1 Pielietojums un funkcijas

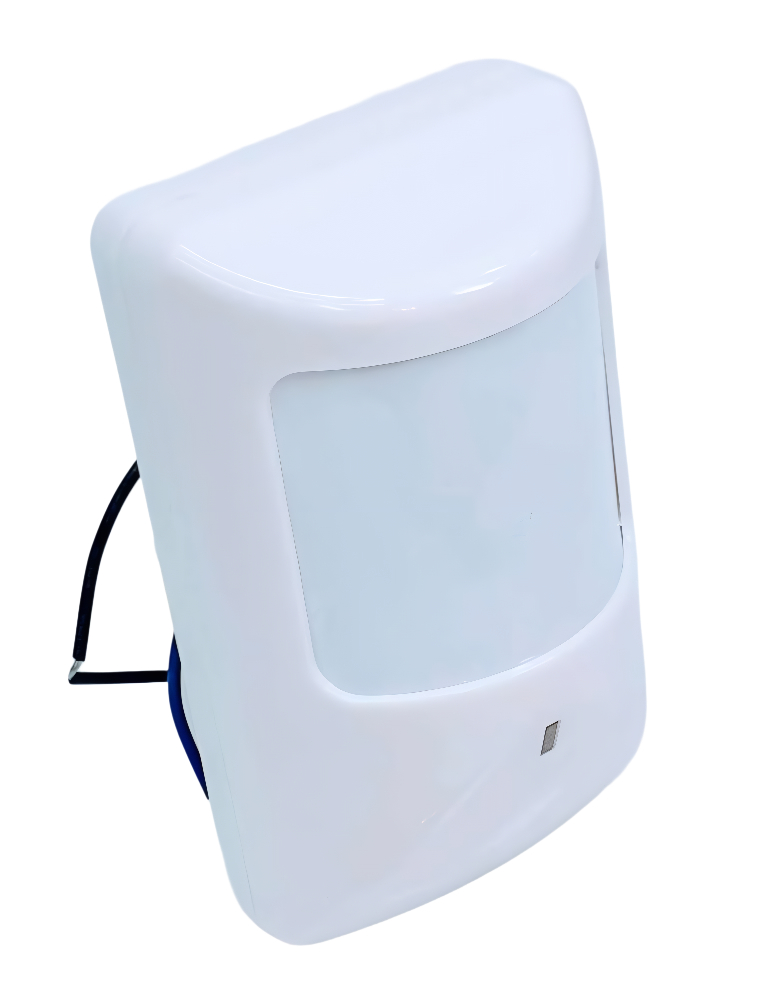

Profesionālais miniatūrais PIR kustības sensors ACTii AC8378 ir uzlabota detektēšanas ierīce, kurā izmantota japāņu tehnoloģija Japan Nicera. Ierīce ir izstrādāta precīzai kustību uzraudzībai aizsargājamās zonās, rodot pielietojumu gan profesionālās signalizācijas sistēmās, gan mūsdienīgā mājas automatizācijā. Pateicoties digitālajai temperatūras kompensācijai un viedajai loģiskajai aizsardzībai, sensors efektīvi novērš viltus trauksmes riskus, nodrošinot stabilu darbību mainīgos vides apstākļos.
Galvenās īpašības:
- ✔ Kompakti izmēri un izturīgs, estētisks korpuss, ideāli piemērots diskrētai montāžai
- ✔ Uzlabots japāņu sensors Japan Nicera Dual Element PIR, kas nodrošina visaugstāko detektēšanas precizitāti
- ✔ Iebūvēts relejs ar NO (normāli atvērts) un NC (normāli aizvērts) izejām ar augstu slodzes kapacitāti līdz 3A
- ✔ Plašs 110° detektēšanas leņķis un darbības rādiuss līdz 18 metriem
- ✔ Viedā loģiskā aizsardzība un digitālā temperatūras kompensācija, kas novērš viltus trauksmes
- ✔ Augsta izturība pret elektromagnētiskiem traucējumiem (RF un RM), kā arī redzamās gaismas un UV filtru
- ✔ Komplektā iekļauts regulējams montāžas kronšteins, kas ļauj precīzi iestatīt skata leņķi
Releja izeju pielietojums:
Ierīce ir aprīkota ar universālu releju, kas ļauj strādāt divos režīmos:
- NC (Normāli aizvērts): Standarta iestatījums signalizācijas sistēmām (ķēdes pārtraukšana izraisa trauksmi).
- NO (Normāli atvērts): Ideāli piemērots automatizācijas sistēmām, piem., apgaismojuma vai ventilācijas ieslēgšanai pēc kustības noteikšanas.
2 Tehniskā specifikācija
| Detektēšanas tehnoloģija | Sensors: Japan Nicera Dual Element PIR; Digitālā temperatūras kompensācija; Impulsu signālu apstrāde |
| Trauksmes izeja (Relejs) | Kontakti: N.C. vai N.O.; Maks. spriegums: 30V DC / 220V AC; Maks. strāva: 3A; Maks. jauda: 120VA / 30W |
| Detektēšanas parametri | Zona: līdz 18m; Leņķis: 110°; Pārklājuma attālums: 24m; Montāžas augstums: 1,7m - 6m |
| Barošana un enerģijas patēriņš | Spriegums: DC 9-16V; Strāvas patēriņš: 18mA |
| Darba apstākļi | Temperatūra: -20°C līdz +50°C; Mitrums: <=95% |
| Izturība un uzbūve | RF izturība: 10MHz-1GHz 20V/m; Krāsa: Balta |
| Produkta izmēri | 37 x 52 x 88 mm (Dz. x Plat. x Aug.) |
| Svars | Produkts: 55g; Ar iepakojumu: 60g |
| Sertifikāti | CE, RoHS |
| Komplekta saturs | 1x PIR sensors, 1x Regulējams montāžas kronšteins, 1x Lietošanas instrukcija, 1x Kaste |
3 Drošības instrukcijas
Svarīgi drošības noteikumi:
- Ierīci drīkst barot tikai ar līdzstrāvu 9-16V DC diapazonā. Augstāka sprieguma pievienošana var neatgriezeniski sabojāt sensoru.
- Montāžu drīkst veikt persona ar pamatzināšanām zemsprieguma instalāciju jomā.
- Sensors ir paredzēts lietošanai iekštelpās. Sargājiet to no tiešas ūdens iedarbības, mitruma un ekstrēmām temperatūrām, kas pārsniedz darba diapazonu.
- Nepieskarieties PIR sensora virsmai (Fresnela lēcas) ar pirkstiem, jo netīrumi var pasliktināt detektēšanas jutību.
- Pirms vadu pievienošanas pārliecinieties, ka strāvas padeve ir atslēgta.
4 Uzstādīšana un montāža
Montāžas vietas izvēle:
Lai nodrošinātu optimālu detektēšanas efektivitāti, ievērojiet šādas vadlīnijas:
- Augstums: Ieteicamais montāžas augstums ir no 1,7m līdz 6m. Labākie rezultāti tiek sasniegti, montējot aptuveni 2,2m augstumā.
- Virziens: Sensors ir visjutīgākais pret kustību, kas notiek šķērsām tā skata laukam.
- Šķēršļu novēršana: Nemontējiet sensoru pretī atstarojošām virsmām (spoguļiem), siltuma avotiem (radiatoriem, gaisa kondicionieriem) vai vietās ar stipru caurvēju.
Uzstādīšanas soļi:
- Atveriet sensora korpusu, uzmanīgi pavelkot aiz fiksatora.
- Izvelciet vadus caur montāžas atveri korpusa aizmugurējā daļā.
- Piestipriniet montāžas kronšteinu pie sienas vai griestiem ar komplektā iekļautajām skrūvēm.
- Nofiksējiet sensoru uz kronšteina un iestatiet vēlamo slīpuma leņķi.
- Pievienojiet vadus termināļiem saskaņā ar shēmu (Barošana: +12V, GND; Trauksme: NC/NO, COM).
5 Problēmu novēršana
| Problēma | Iespējamais cēlonis | Risinājums |
|---|---|---|
| Sensors nereaģē uz kustību | Nav barošanas vai nepareiza polaritāte | Pārbaudiet spriegumu uz spailēm (9-16V DC) un + / - pieslēgumu pareizību |
| Biežas viltus trauksmes | Siltuma avots skata laukā | Mainiet sensora slīpuma leņķi vai izolējiet siltuma avotu (piem., radiatoru) |
| Pārāk īss detektēšanas rādiuss | Netīra lēca vai pārāk zems montāžas augstums | Notīriet lēcu ar sausu drānu; pārbaudiet, vai montāžas augstums atbilst ieteikumiem |
| Relejs nepārslēdz slodzi | Pārsniegti strāvas parametri (maks. 3A) | Pārliecinieties, ka pievienotā ierīce nepatērē vairāk par 3A; pārbaudiet drošinātājus |
