1 Destinazione d'uso e Funzioni

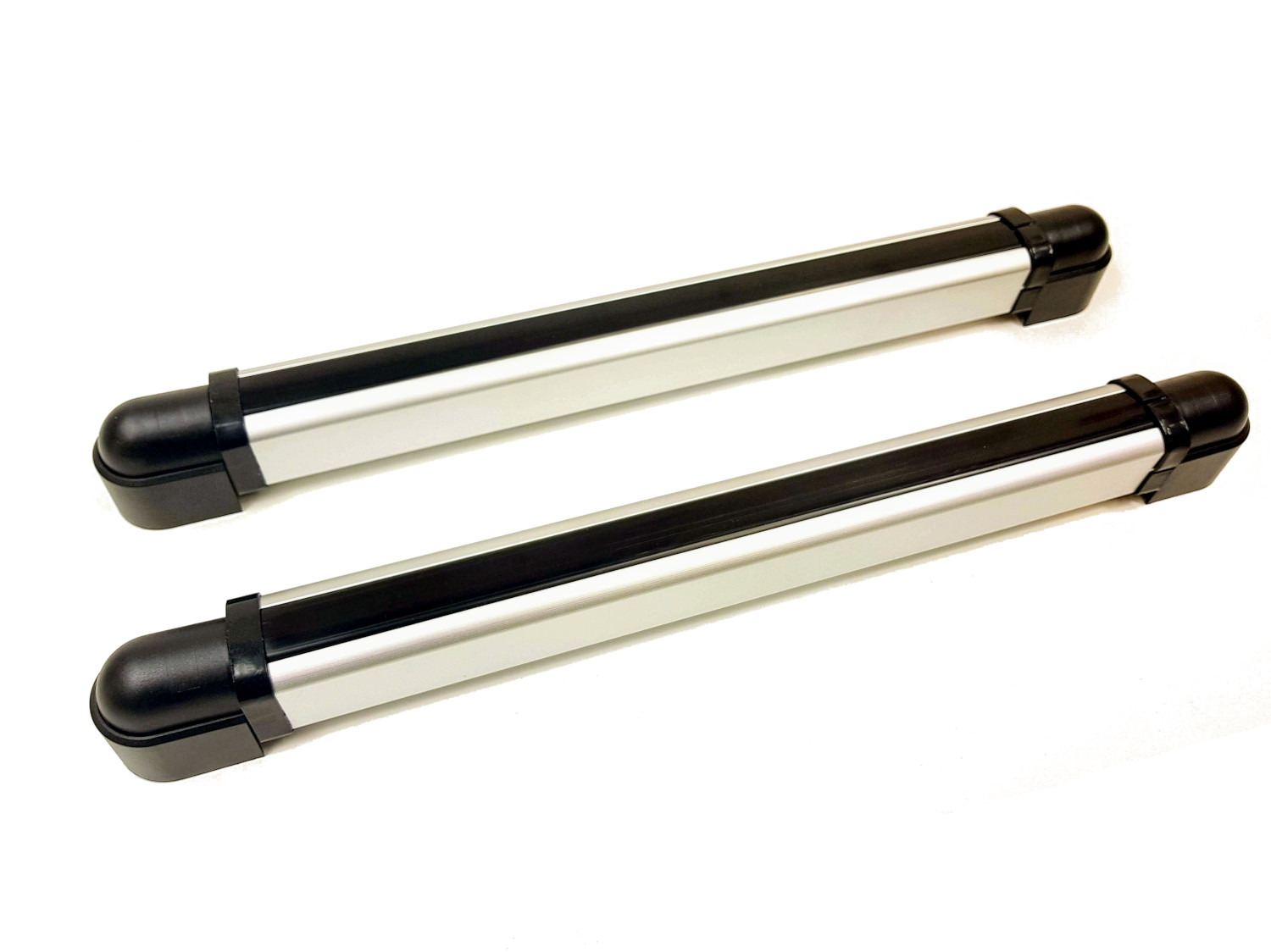

La barriera fotoelettrica a infrarossi a due fasci ACTii AC4899 è un dispositivo di sicurezza avanzato, progettato per funzionare sia all'interno che all'esterno degli edifici. Il sistema è composto da un trasmettitore e un ricevitore separati, che insieme formano una barriera protettiva invisibile. L'allarme viene attivato istantaneamente nel momento in cui entrambi i fasci a infrarossi trasmessi tra i moduli vengono interrotti.
Il compito principale del sistema è rilevare un intruso prima ancora che entri nella struttura, consentendo una rapida reazione dei servizi di sicurezza o del proprietario. Il dispositivo è ideale per proteggere nicchie di finestre, porte, cancelli, recinzioni ed esposizioni preziose nei musei, creando una protezione perimetrale discreta ed efficace.
Caratteristiche principali:
- ✔ Due fasci infrarossi attivi che riducono al minimo il rischio di falsi allarmi
- ✔ Portata operativa fino a 30 metri all'esterno e fino a 120 metri all'interno
- ✔ Protezione antimanomissione completa (Tamper) nel trasmettitore e nel ricevitore
- ✔ Struttura robusta in alluminio e plastica ABS resistente
- ✔ Resistenza alle condizioni atmosferiche difficili, inclusi nebbia e brina
- ✔ Ampia gamma di regolazione dell'angolo del fascio in verticale e orizzontale
Principio di funzionamento e applicazione:
Il dispositivo crea una "griglia invisibile" nelle nicchie o lungo le recinzioni. Grazie all'uso della trasmissione codificata e di due fasci, il sistema è resistente alle violazioni accidentali causate da piccoli animali o foglie che cadono. L'utilizzo della tecnologia a onde ultrasoniche supporta il funzionamento stabile del dispositivo in condizioni di visibilità limitata, come nebbia densa o brina.
2 Specifiche Tecniche
| Modello | ACTii AC4899 |
| Tipo di protezione | Interruzione di due fasci di luce infrarossa |
| Sorgente luminosa | Diodi infrarossi (IR) |
| Portata (Esterno) | 30m (operativa: 10-30m) |
| Portata (Interno) | 120m (operativa: 10-60m) |
| Velocità di risposta | < 0,1 sec |
| Periodo di interruzione del fascio | 40 ms ... 1000 ms (regolabile) |
| Direzione del fascio (Regolazione) | Verticale 90°, Orizzontale 180° |
| Tensione di alimentazione | DC 10,5V ~ 18V |
| Consumo di corrente | 85 mA |
| Uscita allarme | Relè NO o NC (AC/DC 30V 0,5A max) |
| Protezione antimanomissione | Contatto Tamper (attivazione al tentativo di apertura dell'involucro) |
| Materiale dell'involucro | Alluminio, resina ABS (resistente ai raggi UV) |
| Temperatura di esercizio | Da -20°C a +55°C |
| Dimensioni prodotto | 40 x 410 x 30 mm (Prof. x Larg. x Alt.) |
| Peso del prodotto | 400 g |
| Certificati | CE, RoHS |
3 Installazione e Configurazione
Montaggio fisico:
Il trasmettitore e il ricevitore devono essere montati su superfici stabili, l'uno di fronte all'altro. Grazie all'ampio raggio di regolazione (180° in orizzontale e 90° in verticale), è possibile regolare con precisione i fasci anche su superfici irregolari o angolate.
Collegamento elettrico:
- Alimentazione: Collegare una tensione continua nell'intervallo 10,5V - 18V DC ai terminali di alimentazione in entrambi i moduli.
- Uscita allarme: Configurare l'uscita come normalmente aperta (NO) o normalmente chiusa (NC) a seconda dei requisiti della centrale di allarme. Il carico massimo dei contatti è 30V / 0,5A.
- Sabotaggio (Tamper): Collegare i contatti antimanomissione alla linea 24h della centrale di allarme, per garantire protezione contro l'apertura non autorizzata dell'involucro.
Sincronizzazione:
Il dispositivo può funzionare in modalità sincrona o asincrona. La codifica della trasmissione garantisce che il ricevitore reagisca esclusivamente al segnale proveniente dal trasmettitore dedicato, il che elimina le interferenze causate da altre barriere a infrarossi che operano nelle vicinanze.
4 Istruzioni di Sicurezza e Manutenzione
Norme di sicurezza:
- L'installazione deve essere eseguita da personale tecnico qualificato in conformità con le norme UE relative ai sistemi a bassa tensione.
- Non superare la tensione di alimentazione consentita (max 18V DC).
- Prima di procedere con i lavori di manutenzione, scollegare l'alimentazione.
- Il dispositivo contiene componenti ottici sensibili: non toccare le lenti dei diodi con le dita.
Manutenzione:
Per garantire l'affidabilità del sistema, è necessario pulire regolarmente l'involucro esterno (in particolare le protezioni ottiche) utilizzando un panno morbido e umido. Evitare l'uso di prodotti chimici aggressivi che potrebbero danneggiare il filtro infrarossi o l'involucro in plastica ABS.
5 Contenuto del Set
- ✔ 1x Trasmettitore barriera
- ✔ 1x Ricevitore barriera
- ✔ Set di tasselli e viti di montaggio
- ✔ Manuale d'istruzioni
- ✔ Confezione originale
