INSTRUKCJA OBSŁUGI

1 Finalidade e Funções

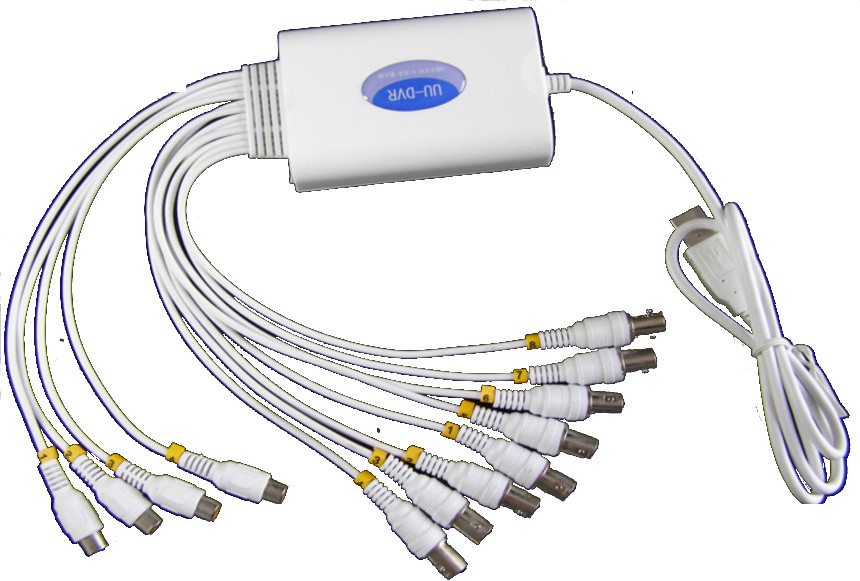

A placa DVR USB modelo ACTii AC4015 é um dispositivo periférico avançado que permite transformar um computador em um gravador digital profissional para sistemas de TV de circuito fechado (CFTV). O dispositivo permite a conexão de até 8 câmeras analógicas e 4 fontes de áudio. Graças à utilização de um processador moderno de 12 bits e uma eficiente compressão H.264, a placa garante uma visualização fluida e gravação em alta resolução D1 (704x576 px), mantendo um tamanho de arquivo ideal no disco rígido.

O sistema foi projetado com versatilidade em mente, permitindo acesso remoto à imagem e gravações de qualquer lugar do mundo via rede LAN ou Internet, utilizando computadores PC e dispositivos móveis com sistemas Android, iPhone e iPad. O suporte para IP variável (ex: provedores comuns) torna o dispositivo fácil de configurar em redes de internet domésticas e empresariais.

Principais características:

• ✔ A placa possui 8 entradas de vídeo e 4 entradas de áudio
• ✔ Gravação e visualização em tempo real na resolução D1 (704x576)
• ✔ Codificação de imagem H.264 de última geração minimizando o consumo de disco
• ✔ Baseado em processador moderno de 12 bits garantindo alta qualidade de imagem e baixa emissão de calor
• ✔ Alta fluidez de imagem: 200 fps para toda a placa (25 fps por canal de vídeo)
• ✔ Possibilidade de conexão remota via rede LAN ou Internet (visualização ao vivo e arquivo)
• ✔ Métodos de gravação flexíveis: Manual, Contínua, Programação, Detecção de movimento, Por evento
• ✔ Software profissional e abrangente compatível com o sistema Windows 7 (32 e 64 bits)
• ✔ Suporte para dispositivos móveis: Android, iPhone, iPad
• ✔ Suporte para IP variável (DDNS)
• ✔ Função de envio de notificações por e-mail com imagem após detecção de movimento

2 Especificação Técnica

3 Requisitos do Sistema e Instalação

Requisitos mínimos de hardware:

• Processador: Intel Celeron 2GHz ou superior / Pentium IV 1.6GHz ou superior.
• Memória RAM: Mínimo 256MB (para 4 canais, 128MB são suficientes).
• Placa gráfica: Qualquer uma com suporte para resolução 1024x768 em paleta de cores de 32 bits.
• Sistema operacional: Windows XP, Windows Vista, Windows 7 (versões de 32 e 64 bits).
• Porta: Porta USB 2.0 disponível.

Instalação:

1. Insira o CD na unidade do computador.
2. Conecte a placa DVR a uma porta USB disponível.
3. Instale os drivers do dispositivo e o software de gerenciamento a partir do CD incluído.
4. Conecte as câmeras às entradas BNC e as fontes de áudio às entradas RCA.
5. Inicie o programa e configure os parâmetros da imagem e os modos de gravação.

4 Configuração do Software

Modos de gravação:

• Manual: Iniciado diretamente pelo usuário.
• Contínua: Gravação sem interrupções para os canais selecionados.
• Programação: Gravação em horários e dias da semana específicos (ex: seg-sex 10:00-18:00).
• Por evento (Detecção de movimento): Gravação ativada após a detecção de movimento no campo de visão da câmera.
• Por evento (Sensores): Gravação após receber um sinal de sensores de alarme externos.

Gerenciamento de arquivos e Backup:

O software permite pesquisa avançada de gravações e visualização simultânea de várias câmeras (até 16 canais simultaneamente). As gravações de detecção de movimento são destacadas em vermelho na linha do tempo. Os dados podem ser gravados em vários discos rígidos – o sistema sobrescreve automaticamente as gravações mais antigas quando o espaço disponível acaba.

Opções de exportação de dados:

• Gravação em arquivos AVI padrão.
• Capturas de quadros únicos no formato JPG.
• Impressão de sequência de vídeo.

Segurança e Permissões:

O acesso ao programa e suas configurações é protegido por senha. O administrador pode conceder aos usuários permissões específicas para:

• Visualização ao vivo e reprodução de arquivos.
• Controle de câmeras PTZ.
• Alteração de configurações do sistema e fechamento do programa.
• Acesso remoto via rede.

5 Funções de Rede e Controle PTZ

Visualização remota:

O dispositivo suporta protocolos TCP/UDP e permite suporte total ao servidor via cliente de rede ou navegador web. O cliente remoto possui a mesma funcionalidade que o programa servidor, incluindo a possibilidade de gravar a imagem no disco do computador local e controlar câmeras móveis.

Controle PTZ (Pan/Tilt/Zoom):

A placa suporta todos os padrões populares de controle de câmeras móveis. As funções incluem:

• Definição de pontos iniciais (presets).
• Vinculação de presets a sensores de alarme.
• Ajuste da velocidade de rotação e tempo de permanência em pontos de patrulha.

6 Instruções de Segurança
