1 วัตถุประสงค์และฟังก์ชัน

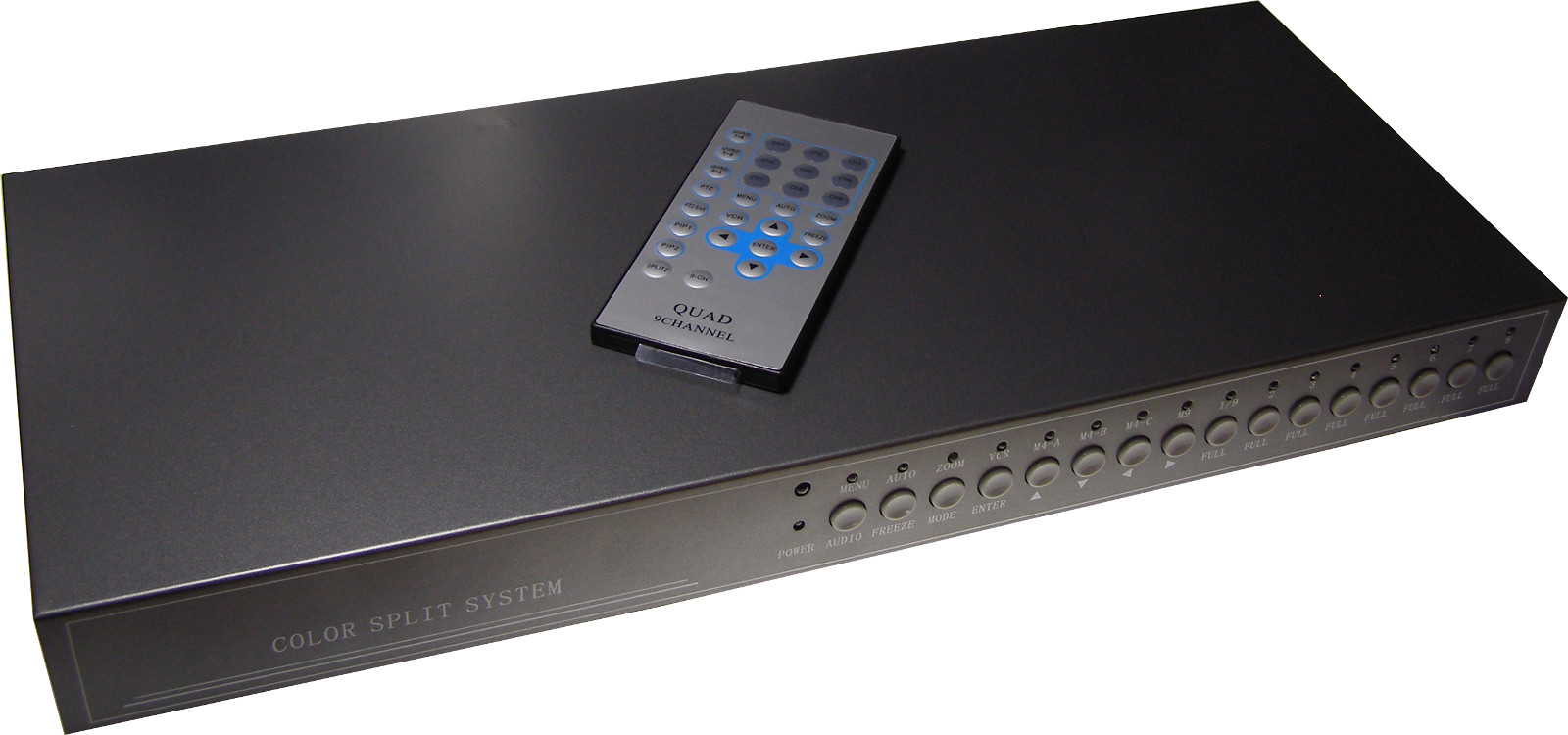

เครื่องแบ่งภาพ ACTii AC8755 QUAD เป็นอุปกรณ์ขั้นสูงสำหรับจัดการสัญญาณวิดีโอในระบบกล้องวงจรปิด CCTV ช่วยให้สามารถดูภาพจากกล้องได้สูงสุด 9 ตัวพร้อมกันบนจอเดียว โดยมีโหมดแบ่งหน้าจอที่ยืดหยุ่น (1, 2, 3, 8 หรือ 9 ช่อง) อุปกรณ์มาพร้อมกับเอาต์พุต VGA และเอาต์พุตวิดีโอมาตรฐาน (TV-OUT) ทำให้รองรับการใช้งานร่วมกับทั้งจอคอมพิวเตอร์และโทรทัศน์ ด้วยการรองรับอินเทอร์เฟซ RS-485 อุปกรณ์นี้จึงสามารถเชื่อมต่อกับคีย์บอร์ดควบคุม เครื่องบันทึก หรือระบบคอมพิวเตอร์ได้
คุณสมบัติหลัก:
- ✔ รองรับช่องสัญญาณกล้องสูงสุด 9 ช่อง พร้อมฟังก์ชัน Loop สำหรับแต่ละช่อง
- ✔ เอาต์พุตวิดีโอคู่: ดิจิทัล VGA (D-SUB) และอะนาล็อก BNC (TV-OUT)
- ✔ ตรวจจับความเคลื่อนไหวขั้นสูงพร้อมการตั้งค่าความไวเฉพาะสำหรับแต่ละช่อง
- ✔ ระบบสัญญาณเตือนภัยที่ครอบคลุม: อินพุตสัญญาณเตือน 8 ช่อง และเอาต์พุตรีเลย์ 1 ช่อง
- ✔ ฟังก์ชัน Picture-in-Picture (PIP) และดิจิทัล ZOOM ในโหมดเต็มหน้าจอ
- ✔ สามารถติดตั้งในตู้แร็ค 19 นิ้วได้ด้วยขายึด RACK ที่ให้มา
- ✔ ควบคุมระยะไกลได้อย่างสมบูรณ์ผ่านรีโมทคอนโทรลอินฟราเรด
- ✔ บันทึกเหตุการณ์: หน่วยความจำสำหรับ 60 เหตุการณ์ล่าสุด (สัญญาณเตือน การตรวจจับ สัญญาณหาย)
การจัดการสัญญาณและการควบคุม
อุปกรณ์ช่วยให้สามารถปรับแต่งภาพที่แสดงผลได้อย่างเต็มที่ รวมถึงการปรับความสว่าง คอนทราสต์ ความอิ่มตัวของสี และสีสำหรับแต่ละช่องสัญญาณแยกกัน นอกจากนี้ยังรองรับฟังก์ชัน Mirror (ภาพสะท้อน) และการรักษาความปลอดภัยด้วยรหัสผ่านสำหรับการเข้าถึงเมนู
2 ข้อมูลจำเพาะทางเทคนิค
| ความละเอียดภาพ | PAL: 720x576 / NTSC: 720x480 |
| อัตราเฟรม | PAL: 25 fps / NTSC: 30 fps |
| อินพุตวิดีโอ | 9x BNC (1Vp-p, 75 Ohm) |
| อินพุต Loop | 9x BNC (1Vp-p, 75 Ohm) |
| อินพุต/เอาต์พุต VCR | 1x BNC (In) / 1x BNC (Out) |
| เอาต์พุต VGA | 1x D-SUB (ความละเอียด: 800x600, 1024x768) |
| การสื่อสาร | RS-485 (1x) |
| สัญญาณเตือน | 8x อินพุตสัญญาณเตือน, 1x เอาต์พุตสัญญาณเตือน |
| แหล่งจ่ายไฟ | 12V DC / 1A (มาพร้อมอะแดปเตอร์ 230V AC) |
| ขนาดผลิตภัณฑ์ | 440 x 182 x 42 มม. (กว้าง x ลึก x สูง) |
| น้ำหนัก | 1890 กรัม (สุทธิ) / 2224 กรัม (รวมบรรจุภัณฑ์) |
| ใบรับรอง | CE, RoHS |
3 รายละเอียดฟังก์ชัน
การตรวจจับความเคลื่อนไหวและสัญญาณเตือน
อุปกรณ์มีอัลกอริทึมตรวจจับความเคลื่อนไหวในตัว เมื่อตรวจพบการเคลื่อนไหว อุปกรณ์อาจ:
- ส่งเสียงแจ้งเตือน (Buzzer)
- ขยายภาพจากกล้องที่ตรวจพบความเคลื่อนไหวให้แสดงเต็มหน้าจอ
- เปิดใช้งานเอาต์พุตสัญญาณเตือนเพื่อควบคุมอุปกรณ์ภายนอก
ความไวในการตรวจจับสามารถกำหนดค่าแยกกันสำหรับแต่ละช่องสัญญาณทั้ง 9 ช่อง ซึ่งช่วยลดการแจ้งเตือนผิดพลาดในสภาพแสงที่ยากลำบาก
โหมดการแสดงผล
- ฟังก์ชัน AUTO: สลับภาพอัตโนมัติตามลำดับจากกล้องที่เลือก สามารถตั้งเวลาการแสดงผลของแต่ละช่องได้
- ฟังก์ชัน PIP (Picture-in-Picture): ช่วยให้สามารถดูภาพจากช่องสัญญาณเพิ่มเติมในหน้าต่างเล็กๆ ระหว่างการดูภาพจากกล้องหลัก
- ฟังก์ชัน ZOOM: ขยายภาพดิจิทัลของส่วนที่เลือกบนหน้าจอในโหมดเต็มหน้าจอ
- ฟังก์ชัน FREEZE: สามารถ "หยุด" ภาพปัจจุบันจากกล้องเพื่อการวิเคราะห์ที่แม่นยำยิ่งขึ้น
บันทึกเหตุการณ์และ OSD
อุปกรณ์จะสร้างรายการเหตุการณ์ล่าสุด 60 รายการ รวมถึงการตรวจจับความเคลื่อนไหว การเปิดใช้งานอินพุตสัญญาณเตือน และการสูญเสียสัญญาณวิดีโอ (Video Loss) ข้อมูล OSD เช่น ชื่อช่อง วันที่ และเวลาปัจจุบัน สามารถแสดงบนภาพจากกล้องได้
4 คำแนะนำในการติดตั้งและความปลอดภัย
การเชื่อมต่ออุปกรณ์
- เชื่อมต่อกล้อง CCTV สูงสุด 9 ตัวเข้ากับพอร์ต Video In (BNC)
- หากจำเป็นต้องส่งสัญญาณต่อไป (เช่น ไปยังเครื่องบันทึก) ให้ใช้พอร์ต Loop Out
- เชื่อมต่อจอภาพเข้ากับเอาต์พุต VGA หรือโทรทัศน์เข้ากับเอาต์พุต TV-OUT
- หากใช้งานเครื่องบันทึกวิดีโอ (VCR) ให้เชื่อมต่อเข้ากับพอร์ต VCR In/Out
- เชื่อมต่ออะแดปเตอร์ 12V DC เข้ากับช่องจ่ายไฟ
หลักความปลอดภัย (ตามมาตรฐาน EU)
- ● อุปกรณ์ได้รับการออกแบบมาเพื่อใช้ภายในอาคารเท่านั้น
- ● ต้องจัดให้มีการระบายอากาศที่เหมาะสม โดยเฉพาะเมื่อติดตั้งในตู้ RACK ห้ามปิดช่องระบายอากาศ
- ● ใช้อะแดปเตอร์ที่ให้มาหรืออะแดปเตอร์ที่มีพารามิเตอร์เหมือนกัน (12V DC, ขั้นต่ำ 1A) เท่านั้น
- ● ก่อนเชื่อมต่อหรือถอดสายสัญญาณ BNC ตรวจสอบให้แน่ใจว่าอุปกรณ์ถูกตัดไฟจากแหล่งจ่ายไฟแล้ว
- ● ป้องกันความชื้น การโดนน้ำ และอุณหภูมิที่รุนแรง
5 อุปกรณ์ในชุด
- เครื่องแบ่งภาพ QUAD (หน่วยหลัก)
- รีโมทคอนโทรลอินฟราเรด
- อะแดปเตอร์จ่ายไฟ 12V DC / 230V AC
- ขายึดสำหรับตู้ RACK 19 นิ้ว พร้อมสกรู
- คู่มือการใช้งาน
- บรรจุภัณฑ์กล่องกระดาษเดิม
