1 Käyttötarkoitus ja toiminnot

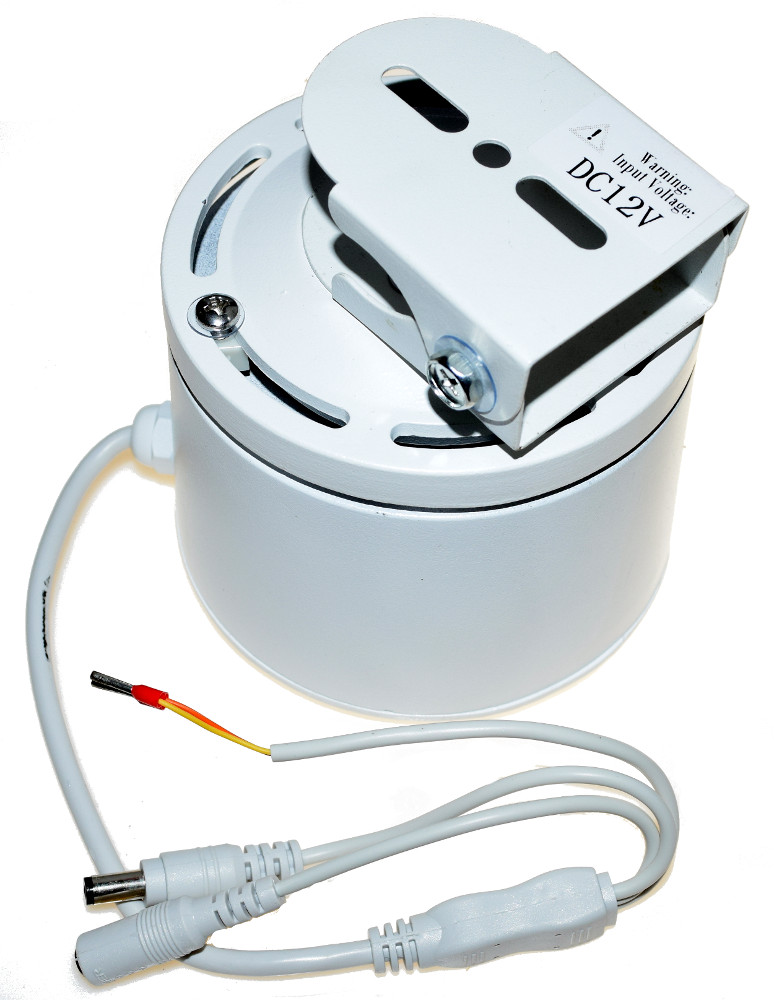

ACTii AC4931 -miniulkokääntöpää on edistynyt laite, joka on tarkoitettu CCTV-valvontajärjestelmiin ja mahdollistaa kiinteiden kameroiden näkökentän merkittävän laajentamisen. Integroidun RS485-ohjaimen ansiosta laite mahdollistaa tapahtumien tarkan seurannan reaaliajassa, erityisesti yhdistettynä moto-zoom-objektiiveihin. Kääntöpää on rakenteeltaan vankka ja vedenpitävä, mikä mahdollistaa sen häiriöttömän toiminnan vaikeissa sääolosuhteissa.
Pääominaisuudet:
- ✔ Pieni ulkokääntöpää kiinnikkeellä, suunniteltu CCTV-kameroille.
- ✔ Laaja vaakasuuntainen kääntöalue (355°) ja manuaalinen pystysuuntainen kulman säätö (60°).
- ✔ Sisäänrakennettu RS-485-ohjain, joka tukee yleisiä protokollia (mm. Pelco-D).
- ✔ Integroitu 12V DC -virtalähtö helpottaa kameran tai moto-zoom-objektiivin kytkemistä.
- ✔ Mekaaniset ja ohjelmistopohjaiset kääntörajoittimet (Vasen / Oikea).
- ✔ Tuki jopa 128 esiasetukselle (Preset) sekä skannaus- ja partiointitoiminnoille.
- ✔ Korkea veden- ja pölynkestävyys, soveltuu ulkokäyttöön.
- ✔ Mahdollisuus autonomiseen käyttöön (Auto-pan) ilman ulkoista RS485-ohjainta.
- ✔ Tarkka sijainnin asetus 0.1° tarkkuudella.
- ✔ Korkea maksimikuormitus, jopa 10 kg.
Automaattitila (Auto-Scan)
Laitteessa on ainutlaatuinen toiminto, jolla se toimii ilman kytkettyä RS485-ohjausta. Kun vain 12V virtalähde kytketään, kääntöpää voi suorittaa automaattisesti edestakaisia liikkeitä määritellyllä alueella. Käyttäjällä on mahdollisuus säätää kääntöalueen rajoittimet ja aloitusasento vapaasti, mikä tekee siitä ihanteellisen ratkaisun yksinkertaisiin valvontajärjestelmiin.
2 Tekniset tiedot
| Malli | ACTii AC4931 |
| Kääntöalue (Vaaka) | 355° |
| Säätöalue (Pysty) | 60° (manuaalisesti asetettava) |
| Kääntönopeus | 0° - 6°/s (säädettävä) |
| Maksimikuormitus | 10 kg |
| Ohjausliitäntä | RS-485 (2-johtiminen kaapeli) |
| RS-485-protokollat | PELCO-D ja muut (vakio 2400 bps, osoite 1) |
| Muistitoiminnot | 128 esiasetusta (Preset), 1 partioreitti, reitin itsensä oppiminen |
| Virtaliittimet | Tulo: 2,1/5,5 mm liitin; Lähtö: 2,1/5,5 mm pistoke |
| Virtalähde | DC 12V / 1A |
| Virrankulutus | 0,9W (itse kääntöpää) |
| Käyttölämpötila | -25°C ... +70°C |
| Tuotteen mitat | 111 x 111 x 105 mm |
| Kiinnikkeen mitat | 83 x 65 mm |
| Paino | 790 g (netto) / 840 g (pakkauksella) |
3 Asennus ja kytkentä
Mekaaninen asennus:
Kääntöpää tulee asentaa vakaalle, pystysuoralle pinnalle (seinään) mukana toimitetulla kiinnikkeellä, jonka pohjan mitat ovat 83x65 mm. Varmista, että kiinnityspinta kestää kääntöpään ja kameran yhteispainon (yhteensä 10 kg).
Johtojen kytkentä:
- Virta (Tulo): Kytke DC 12V 1A virtalähde 2,1/5,5 mm liitäntään.
- Virta (Lähtö): 2,1/5,5 mm virtapistoketta käytetään kameran suoraan virransyöttöön kääntöpäässä.
- RS-485-ohjaus: Kytke 2-johtiminen kaapeli DVR-tallentimeen tai ohjausnäppäimistöön noudattaen napaisuutta (A+ / B-).
RS-485-konfigurointi:
Oletusviestintäparametrit ovat:
- Protokolla: Pelco-D
- Nopeus (Baud rate): 2400 bps
- Osoite (ID): 1
4 Edistynyt konfigurointi
Rajoittimien (Limiters) asettaminen:
Kääntöpää mahdollistaa vasemman ja oikean raja-arvon määrittämisen automaattista kääntötoimintoa varten. Tämä voidaan tehdä RS485-ohjaimen komennoilla tai konfigurointipainikkeilla (jos malli on niillä varustettu).
Esiasetukset (Preset) ja reitit:
Laite tukee jopa 128 esiasetuspistettä. Jokainen esiasetus on tallennettu kääntöasento, joka voidaan aktivoida yhdellä napsautuksella. "Itse oppiva reitti" -toiminto mahdollistaa liikesarjojen tallennuksen ja niiden myöhemmän automaattisen toistamisen.
5 Turvallisuusohjeet
- Virransyöttö: Käytä vain stabiloituja 12V DC virtalähteitä. Väärä jännite voi vaurioittaa RS485-ohjainta pysyvästi.
- Kuormitus: Älä ylitä 10 kg maksimikuormitusta. Ylikuormitus voi johtaa askelmoottoreiden palamiseen.
- Sääolosuhteet: Vedenpitävyydestä huolimatta on suositeltavaa asentaa laite katoksen alle, jotta vältetään kovaa vesisuihkua suoraan kääntöakselin tiivisteisiin.
- Huolto: Ennen puhdistusta tai huoltotoimenpiteitä virta on aina kytkettävä pois päältä.
- Asennus: RS485-kaapelit tulee vetää erillään suurjännitejohdoista ohjaushäiriöiden välttämiseksi.
