1 Destinazione d'uso e Funzioni

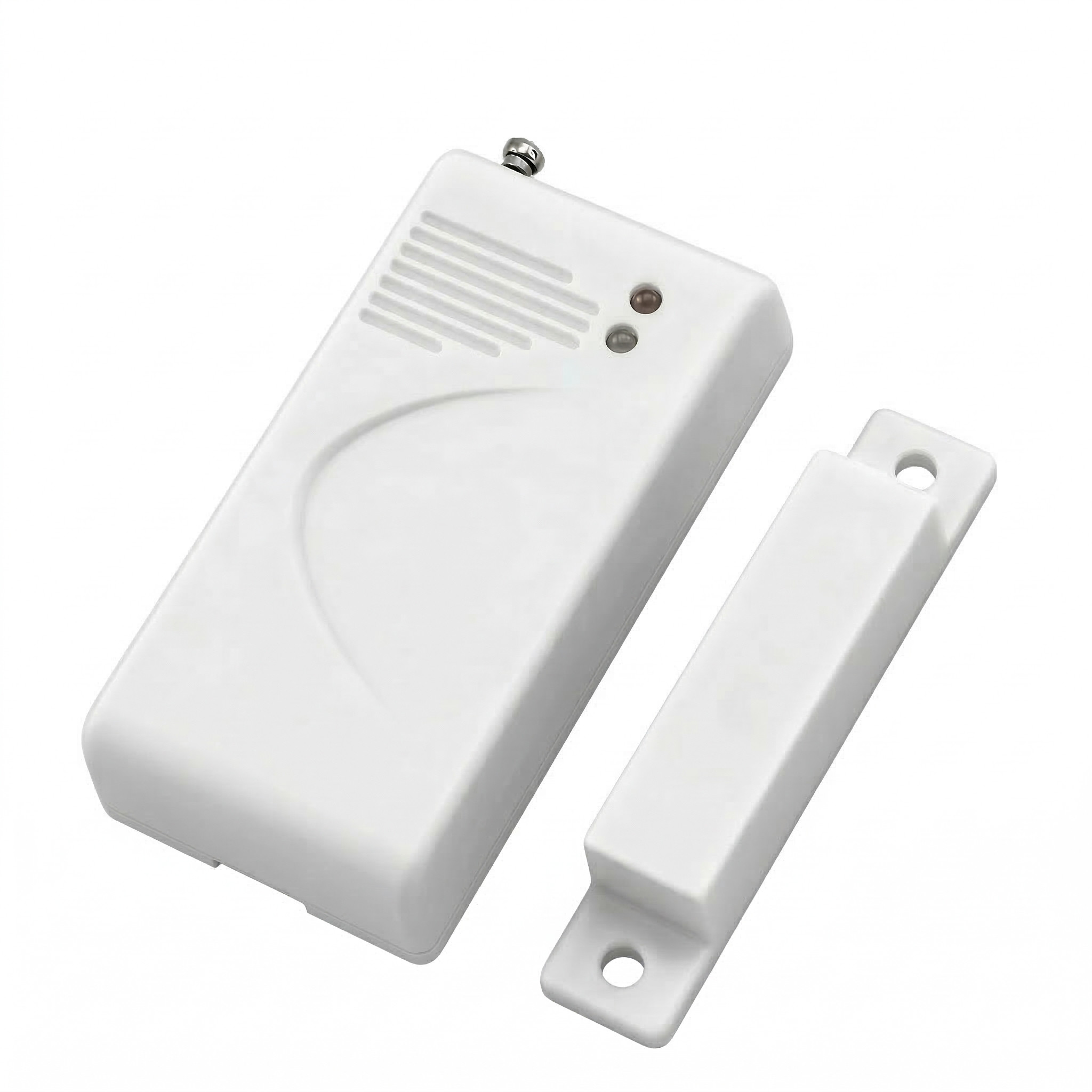

Il sensore magnetico (reed switch) wireless laterale ACTii AC1796 è un dispositivo di sicurezza professionale progettato per funzionare in sistemi di allarme. Il sensore serve a rilevare l'apertura non autorizzata di porte, finestre e cancelli. Grazie all'applicazione della tecnologia wireless a 433MHz, il dispositivo è una soluzione ideale per strutture in cui il cablaggio è difficile o impossibile. Il prodotto si caratterizza per una solida costruzione in plastica ABS e un design estetico che si integra discretamente con gli infissi in plastica o legno.
Caratteristiche principali:
- ✔ Ampia distanza operativa (fino a 20mm)
- ✔ Solida costruzione in plastica ABS di alta qualità
- ✔ Design estetico e moderno in colore bianco
- ✔ Frequenza operativa di 433MHz per una comunicazione stabile
- ✔ Piena compatibilità con la centrale AC2116 e con la maggior parte dei sistemi a 433MHz
- ✔ LED integrato che segnala l'attivazione del sensore
Compatibilità e applicazione:
Il sensore è stato ottimizzato per lavorare con le centrali di allarme wireless ACTii (ad esempio il modello AC2116). Può essere utilizzato con successo anche con altri sistemi di allarme che operano nello standard 433MHz. Il dispositivo è progettato per l'installazione interna su finestre e porte in legno e PVC.
2 Specifiche Tecniche
| Modello | ACTii AC1796 |
| Distanza massima | 20 mm |
| Frequenza di trasmissione | 433 MHz |
| Segnalazione ottica | Sì (LED rosso) |
| Alimentazione | Batteria 12V DC (Tipo 23A) |
| Materiale dell'involucro | Plastica ABS |
| Temperatura operativa | -25°C a +85°C |
| Dimensioni prodotto | 20 x 12 x 50 mm |
| Peso prodotto | 60 g |
| Certificazioni | CE, RoHS |
3 Installazione e Montaggio
Preparazione al montaggio:
Prima di iniziare l'installazione, assicurarsi che la superficie di montaggio sia pulita, asciutta e sgrassata. Il set è composto da due elementi: il trasmettitore (elemento più grande con elettronica) e il magnete (elemento più piccolo).
Fasi di installazione:
- Aprire l'involucro del trasmettitore e installare la batteria 12V tipo 23A (non inclusa), prestando attenzione alla polarità.
- Montare il trasmettitore sulla parte fissa del telaio (porta o finestra) utilizzando nastro biadesivo o viti.
- Montare il magnete sulla parte mobile (anta della porta o finestra) in modo che in posizione chiusa si trovi direttamente accanto al trasmettitore.
- Assicurarsi che la distanza (spazio) tra il magnete e il trasmettitore non superi i 20 mm in posizione chiusa.
- Testare il funzionamento aprendo la finestra/porta – il LED sul sensore dovrebbe accendersi per un momento, segnalando l'invio del segnale alla centrale.
Nota importante: Gli elementi devono essere montati parallelamente tra loro. Un allineamento errato può causare la mancata rilevazione dell'apertura o falsi allarmi.
4 Manutenzione e Sostituzione della Batteria
Il dispositivo richiede una manutenzione minima, limitata al controllo periodico dello stato della batteria e della pulizia dell'involucro.
Sostituzione della batteria:
Se il LED si illumina debolmente o il sensore smette di comunicare con la centrale nonostante l'attivazione fisica, è necessario sostituire la batteria:
- Sollevare delicatamente il fermo dell'involucro e rimuovere il coperchio.
- Estrarre la batteria 23A scarica.
- Inserire una nuova batteria, facendo attenzione al corretto orientamento dei poli (+) e (-).
- Chiudere l'involucro e verificare il funzionamento.
5 Sicurezza e Normative UE
Regole di sicurezza:
- Il dispositivo è destinato esclusivamente all'uso interno. Non esporre direttamente alla pioggia o all'umidità.
- Non utilizzare il dispositivo in un ambiente con una temperatura al di fuori dell'intervallo -25°C a +85°C.
- Tenere le batterie fuori dalla portata dei bambini.
- Smaltire le batterie usate secondo le normative locali sulla protezione ambientale (conferire ai centri di raccolta dei rifiuti pericolosi).
Conformità alle norme:
Il prodotto soddisfa i requisiti delle direttive dell'Unione Europea confermati dai certificati CE e RoHS. Il dispositivo è sicuro per la salute e l'ambiente e la sua emissione radio rientra negli standard consentiti per la banda 433MHz.
