INSTRUKCJA OBSŁUGI

1 Rendeltetés és funkciók

Az USB Extender ACTii AC1214 egy kiváló minőségű átviteli készlet, amely lehetővé teszi az USB-interfész meghosszabbítását akár 100 méter távolságra, szabványos hálózati kábel (UTP/FTP) használatával. Az eszköz megoldja a szabványos USB-kábelek hosszúságkorlátozását, lehetővé téve a perifériás eszközök szabad elhelyezését a központi egységtől nagy távolságra.

A készlet támogatja az adat- és videojel-átvitelt, így ideális megoldás biztonsági kamerák, nyomtatók, szkennerek, vonalkódolvasók és egyéb mutatóeszközök kezelésére. A masszív alumínium háznak köszönhetően az extender ellenáll a mechanikai sérüléseknek és kiváló hőelvezetést biztosít, ami garantálja a folyamatos, stabil működést.

Fő jellemzők:

• ✔ Adat- és videojel-átvitel akár 100 méterig
• ✔ Masszív kivitelezés tartós alumínium házban
• ✔ Működési állapot vizuális jelzése LED-ekkel
• ✔ Teljes kompatibilitás az USB 1.1 és USB 2.0 szabványokkal
• ✔ Plug & Play rendszer – nem igényel további illesztőprogramokat
• ✔ Tápellátás közvetlenül az USB-portról (a legtöbb alkalmazásban nincs szükség külső tápegységre)

Működési elv:

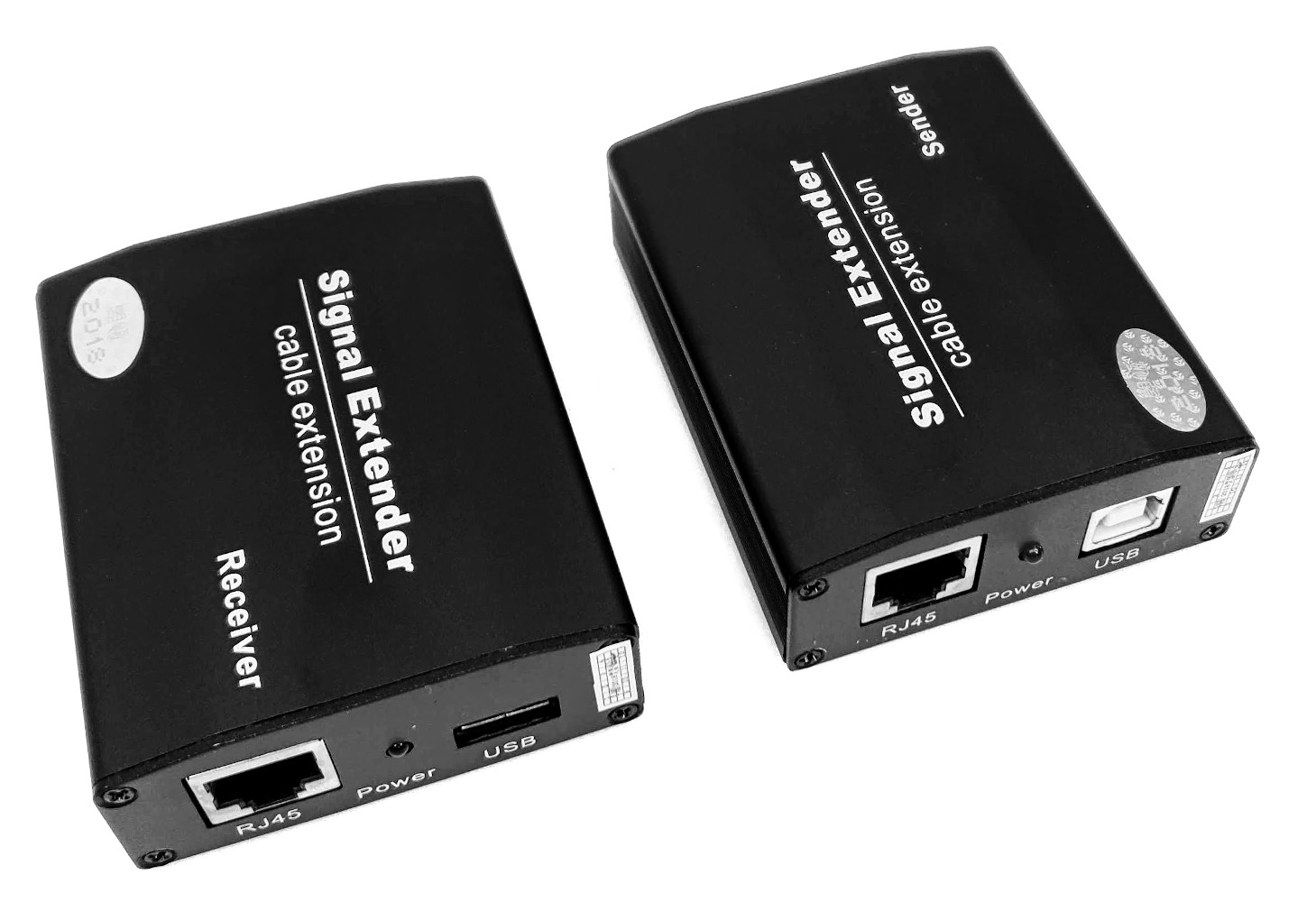

Az eszköz két modulból áll: a számítógéphez csatlakoztatott adóból (Transmitter) és a vevőből (Receiver), amelyhez a célkészülék csatlakozik. A jelet RJ45 hálózati kábelen keresztül továbbítják, ami lehetővé teszi az épület meglévő strukturált hálózatának felhasználását.

2 Műszaki specifikáció

3 Telepítés és csatlakoztatás

Az eszköz megfelelő működése érdekében kövesse az alábbi eljárást:

1. Csatlakoztassa az Adót (Transmitter) a számítógép vagy felvevő egy szabad USB-portjához egy USB (A-B típusú) kábel segítségével.
2. Csatlakoztassa a Vevőt (Receiver) a célkészülékhez (pl. kamera, egér, billentyűzet) egy szabványos USB-kábellel.
3. Csatlakoztassa a két modult egy megfelelő hosszúságú (maximum 100m) RJ45 hálózati kábellel. Ajánlott legalább CAT5e kategóriájú kábelt használni.
4. Ellenőrizze az eszközök házán található jelző LED-eket. A megfelelő csatlakozást az állapotjelző LED-ek világítása jelzi.
5. Az operációs rendszer automatikusan felismeri a csatlakoztatott perifériás eszközt.

4 Biztonsági utasítások

• ● Az eszköz kizárólag beltéri használatra készült.
• ● Óvja nedvességtől, folyadékoktól és az üzemi hőmérséklet-tartományon (-25°C-tól +75°C-ig) kívül eső szélsőséges hőmérsékletektől.
• ● Ne nyissa fel a házat, és ne végezzen önálló javításokat – ez a garancia elvesztését és a berendezés károsodását okozhatja.
• ● Csatlakoztatás előtt győződjön meg arról, hogy az RJ45 kábelek megfelelően vannak-e szerelve a T568B vagy T568A szabvány szerint.
• ● Ne használjon sérült csatlakozókábeleket, mert ez rövidzárlatot okozhat a számítógép USB-portjában.
