1 목적 및 기능

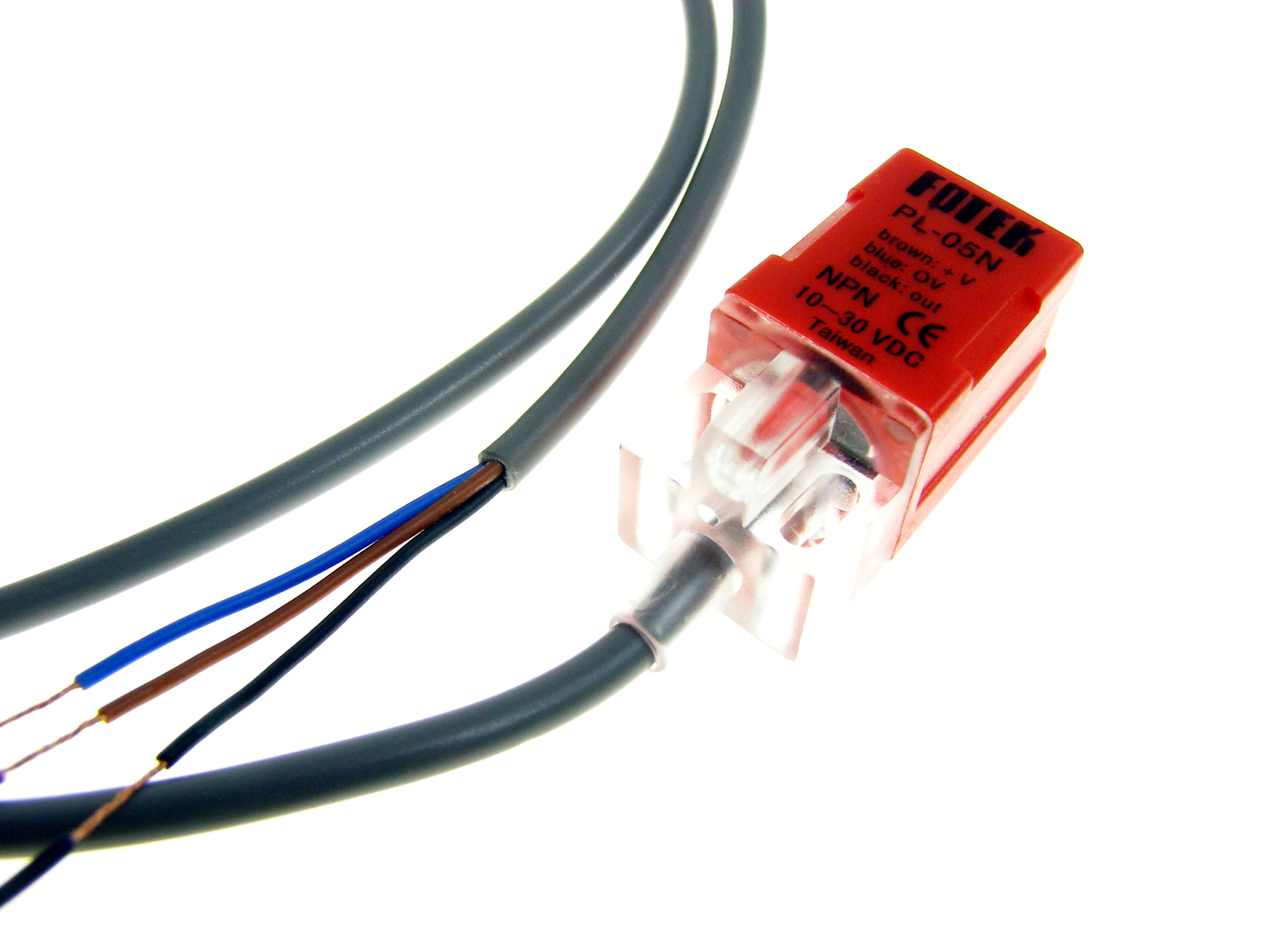

FOTEK PL-05N 유도형 근접 센서는 감지 범위 내의 금속 물체를 비접촉식으로 감지하도록 설계된 전문 전자 장치입니다. 유도 기술을 사용하여 감지 대상과 물리적으로 접촉할 필요가 없으므로 기계적 마모가 발생하지 않으며 장치 수명이 크게 연장됩니다. 이 제품은 산업 자동화 분야에서 기계 부품 위치 제어, 카운팅 시스템, 보안 및 알람 시스템(예: 창문이나 문 개방 감지)에 널리 사용됩니다.
주요 특징:
- ✔ 대만 유명 기업 FOTEK의 견고한 제조 품질
- ✔ 내구성을 보장하는 고품질 소재 사용
- ✔ 정상 작동 및 스위칭 상태를 나타내는 내장형 LED
- ✔ 기계적 스위칭 요소가 없어 신뢰성 향상
- ✔ 800Hz의 높은 응답 주파수
- ✔ 컴팩트한 FLUSH 타입(매립형 헤드) 하우징
배선 연결 가이드:
센서에는 1미터 길이의 3심 케이블이 장착되어 있습니다. 아래 색상 코드에 따라 연결하십시오:
- 갈색: 양극 전원 (+) 10-30V DC
- 파란색: 음극 전원 (-) 접지 / GND
- 검은색: 신호 출력 (NPN NO)
2 기술 사양
| 모델 | FOTEK PL-05N |
| 출력 유형 | NPN NO (상시 개방) |
| 감지 거리 | 5 mm |
| 전원 전압 | 10-30V DC |
| 응답 주파수 | 800 Hz |
| 최대 부하 | 150 mA |
| 히스테리시스 | < 10% 감지 거리 |
| 케이블 길이 | 1 m |
| 센서 치수 | 17 x 17 x 35 mm |
| 고정 구멍 | 3.2 mm (피치 10.5 mm) |
| 하우징 색상 | 레드 |
| 인증 | CE, RoHS |
| 포장 포함 무게 | 34 g |
3 설치 및 조립
FLUSH 설치 원칙:
PL-05N 모델은 매립형 헤드 설치를 위해 설계된 센서입니다. 즉, 작동 표면(전면)이 금속 재질과 일직선이 될 때까지 금속 소재에 매립할 수 있습니다. 이러한 설계는 장치의 작동 특성을 저하시키지 않습니다.
설치 팁:
- 기계적 손상을 방지하기 위해 센서의 활성 표면과 감지 대상 사이에 여유 공간을 확보해야 합니다.
- 설치 시 직경 3.2mm의 고정 구멍을 사용하십시오.
- 여러 센서를 나란히 설치할 경우, 상호 전자기 간섭을 피하기 위해 적절한 간격을 유지하십시오.
4 안전 및 유지보수
경고:
본 장치는 10-30V DC 전압에서 작동합니다. 설치 작업은 적절한 전기 기술 자격을 갖춘 사람이 수행해야 합니다.
- 전원 공급: 최대 공급 전압인 30V DC를 초과해서는 안 됩니다. 교류(AC) 전압을 사용하면 센서가 영구적으로 손상됩니다.
- 극성: 전원을 켜기 전에 갈색(+) 및 파란색(-) 전선이 올바르게 연결되었는지 확인하십시오.
- 부하: 최대 출력 부하 전류(150mA)를 초과하지 마십시오. 이 값을 초과하면 출력 트랜지스터가 소손될 수 있습니다.
- 환경: 견고한 하우징에도 불구하고 강산이나 작동 범위를 벗어나는 극도로 높은 온도에 직접 노출되지 않도록 보호하십시오.
- 유지보수: 센서는 정기적인 기계적 유지보수가 필요하지 않습니다. 금속 오염 물질이 두껍게 쌓이면 감지 정밀도에 영향을 줄 수 있으므로 활성 표면(전면)을 깨끗하게 유지하기만 하면 됩니다.
5 구성품
- ✔ 1x FOTEK PL-05N 유도형 근접 센서 (1m 케이블 포함)
