INSTRUKCJA OBSŁUGI

1 Určení a funkce

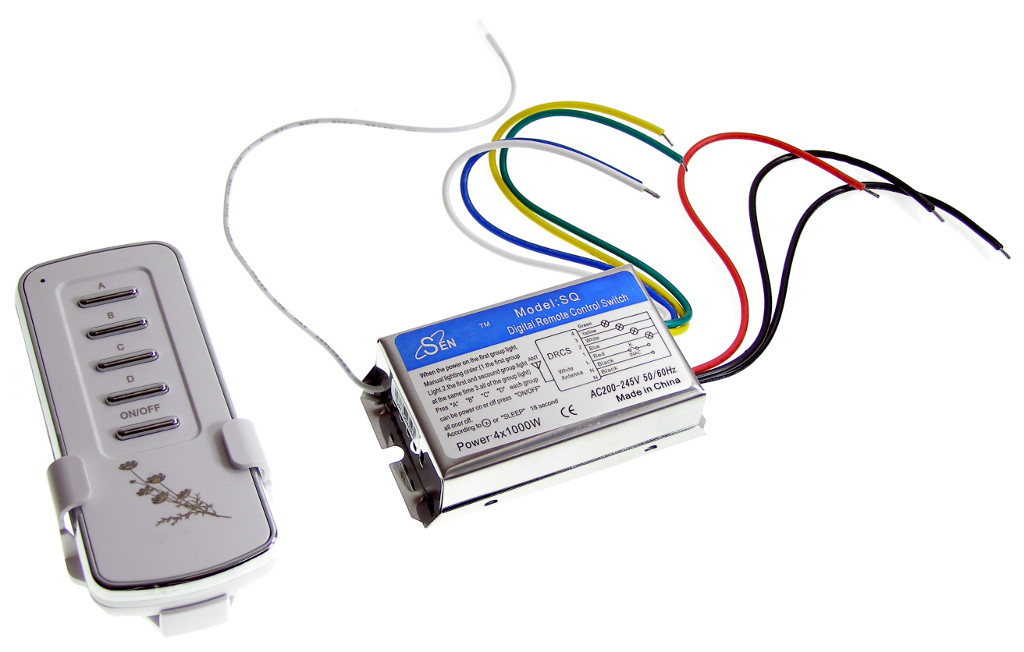

Profesionální 4kanálový bezdrátový rádiový ovladač ACTii AC1560 je pokročilé zařízení určené pro vzdálenou správu osvětlení, motorů a široké škály zařízení RTV a domácích spotřebičů napájených napětím 230V. Díky použití kódovaného rádiového přenosu na frekvenci 433MHz v systému 1:1 zajišťuje ovladač spolehlivý provoz bez rušení ze strany jiných bezdrátových zařízení. Zařízení umožňuje nezávislé ovládání čtyř elektrických obvodů, což z něj činí ideální řešení pro rozsáhlé systémy osvětlení v domech, zahradách nebo průmyslových halách.

Hlavní vlastnosti:

• ✔ Dálkové ovládání osvětlení a zařízení 230V
• ✔ 4 nezávislé kanály s výkonem až 1000W každý
• ✔ Kódovaný rádiový přenos 433MHz (systém 1:1)
• ✔ Velký dosah: až 20m uvnitř a 100m venku
• ✔ Paměť nastavení a správný provoz po výpadku napájení
• ✔ V sadě dálkový ovladač s vyhrazeným nástěnným držákem

Funkcionalita ovládání:

Ovladač je vybaven funkcí paměti stavu. V případě náhlého výpadku napájení a jeho návratu si zařízení zachovává stabilitu provozu. Dálkový ovladač přiložený k sadě má ergonomický tvar a vyhrazený držák, který lze namontovat na stěnu, což zabraňuje ztrátě vysílače a usnadňuje používání systému jako tradičního nástěnného spínače.

2 Technická specifikace

3 Návod k montáži a připojení

POZOR! Instalační práce by měla provádět osoba s odpovídající elektrotechnickou kvalifikací. Před zahájením montáže bezpodmínečně odpojte napájení v elektrické síti!

Schéma vodičů:

• Černý vodič (N): Neutrální (vstup napájení 230V).
• Červený vodič (L): Fázový (vstup napájení 230V).
• Výstupní vodiče (Modrý, Bílý, Žlutý, Zelený): Fázové výstupy pro jednotlivé kanály (A, B, C, D).
• Černý vodič (společný pro přijímače): Společný neutrální vodič pro připojené lampy/zařízení.
• Bílý vodič (krátký, samostatný): Rádiová anténa (nepřipojovat k proudu, ponechat volně pro nejlepší dosah).

Postup instalace:

1. Vypněte jističe v domácí instalaci.
2. Zkoušečkou napětí ověřte absenci proudu ve vodičích.
3. Připojte napájecí vodiče (L a N) ke vstupu ovladače.
4. Připojte jednotlivé přijímače (např. lustry, žárovky) k vybraným výstupním vodičům kanálů.
5. Zabezpečte spoje pomocí elektrických svorek nebo izolací.
6. Umístěte ovladač do montážní krabice nebo krytu lampy.
7. Zapněte napájení a otestujte funkčnost pomocí dálkového ovladače.

4 Obsluha a provoz

Funkce dálkového ovladače:

• Tlačítko A: Zapíná/Vypíná kanál 1
• Tlačítko B: Zapíná/Vypíná kanál 2
• Tlačítko C: Zapíná/Vypíná kanál 3
• Tlačítko D: Zapíná/Vypíná kanál 4
• Tlačítko ON/OFF: Současné zapnutí nebo vypnutí všech kanálů

Výměna baterie:

Pokud se dosah dálkového ovladače výrazně zkrátí nebo dioda na ovladači přestane svítit, je třeba vyměnit baterii. Ovladač je napájen jednou baterií typu 23A 12V. Pro výměnu baterie posuňte kryt na zadní straně ovladače, vyjměte vybitou baterii a vložte novou, přičemž dbejte na správnou polaritu (+/-).

5 Bezpečnostní pravidla (EU Standards)
