1 Destinação e Funções

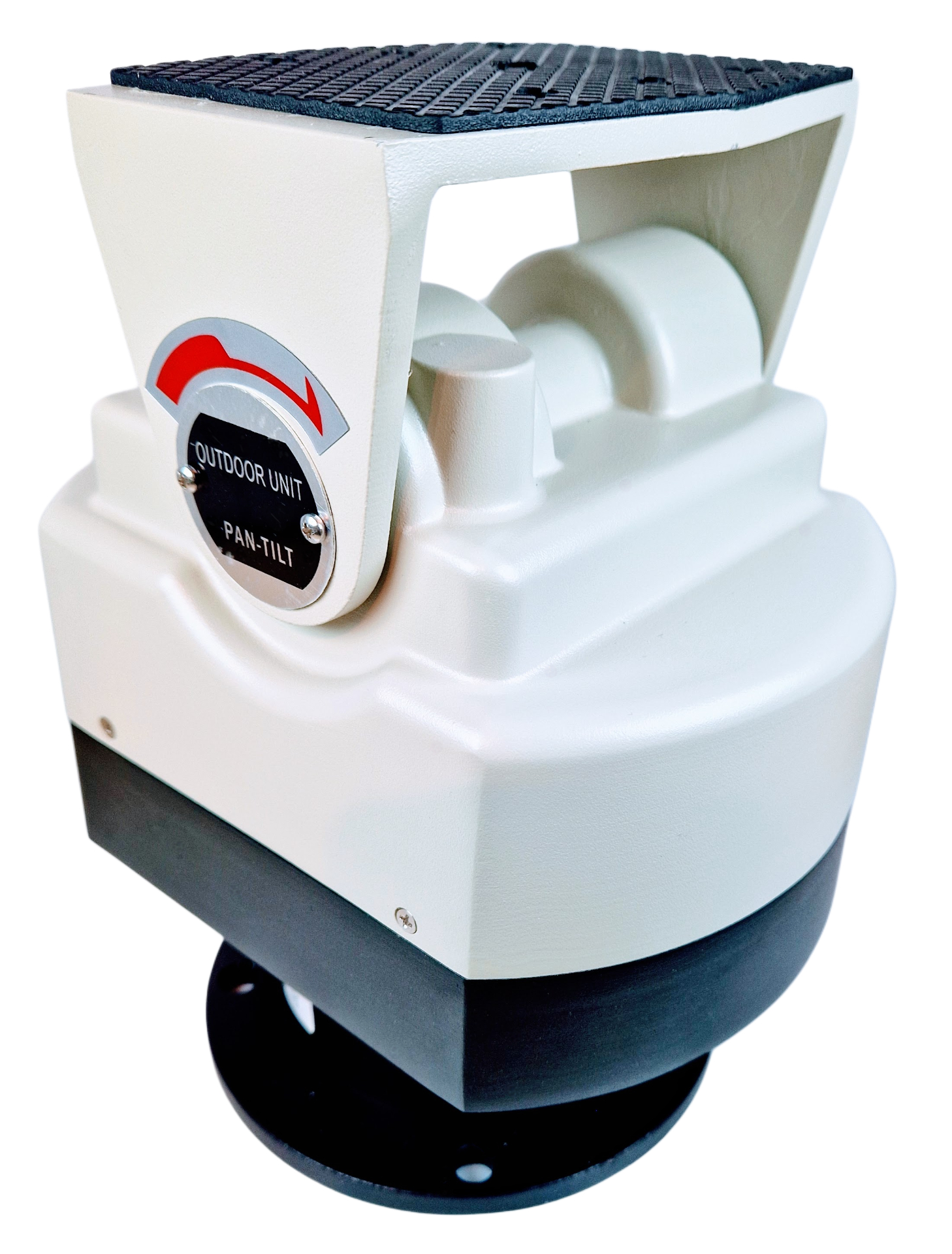

A mesa giratória externa PAN TILT modelo ACTii AC5267 é um dispositivo de posicionamento profissional, projetado para trabalhar em condições ambientais exigentes. A sua principal finalidade inclui sistemas de circuito fechado de televisão (CCTV), controle de orientação de painéis fotovoltaicos e posicionamento de antenas, visão noturna, sensores e refletores. O dispositivo foi equipado com um motor síncrono preciso e um sistema de ajuste automático de limites.

A estrutura feita de liga de alumínio fundido garante alta resistência à corrosão, ação de ácidos e forte pressão do vento. Graças ao sistema de aquecimento integrado tipo H, a mesa giratória pode trabalhar em temperaturas extremamente baixas, o que a torna uma solução ideal para serviços de fronteira, polícia, sistema prisional e monitoramento de canteiros de obras.

Principais características:

• ✔ Suporte externo e interno completo graças a um gabinete vedado de alumínio e ABS.
• ✔ Ampla faixa de movimento: 350° na horizontal e 70° na vertical (± 35° do eixo).
• ✔ Alta capacidade de carga: até 25kg na montagem horizontal, o que permite a instalação de painéis solares pesados ou conjuntos de câmeras.
• ✔ Função de varredura: possibilidade de definir giros cíclicos para a direita e esquerda.
• ✔ Sistema de aquecimento embutido: permite o trabalho em temperaturas de até -40°C.
• ✔ Compartimento de montagem interno: sob a tampa inferior há espaço para a fonte de alimentação da câmera ou outros acessórios.
• ✔ Batentes de limite ajustáveis: permitem a definição precisa do campo de trabalho do dispositivo.

2 Especificação Técnica

3 Instalação e Conexão Elétrica

Diagrama do terminal de controle:

O controle é feito através de um terminal localizado na parte inferior do gabinete, sob a tampa protetora. A conexão deve ser feita de acordo com a numeração de contatos abaixo:

Procedimento de montagem:

1. Certifique-se de que a superfície de montagem seja capaz de suportar o peso da mesa giratória junto com a carga total (até 25kg).
2. Desaperte a tampa inferior da mesa giratória para obter acesso ao terminal de conexão e aos orifícios de montagem.
3. Passe os cabos de controle e de alimentação através dos prensa-cabos.
4. Conecte a alimentação AC 24V aos terminais de alimentação apropriados.
5. Conecte o controlador analógico ao terminal 1-6 de acordo com o diagrama acima.
6. Monte o dispositivo (câmera/painel) na plataforma giratória superior usando os parafusos incluídos.
7. Defina os limitadores mecânicos para definir a faixa de movimento horizontal desejada.

4 Instruções de Segurança e Manutenção

Regras de segurança:

• Tensão de alimentação: O dispositivo requer alimentação AC 24V. Conectar a tensão de rede 230V diretamente na mesa giratória causará danos irreversíveis e cria risco de choque elétrico.
• Montagem: Todo o trabalho de instalação deve ser realizado com a alimentação desconectada por pessoal técnico qualificado.
• Carga: Não exceder a capacidade máxima (25kg na horizontal, 12kg na vertical). A sobrecarga pode levar à queima dos motores síncronos.
• Vedação: Após a configuração, certifique-se de que a tampa inferior esteja bem apertada e os prensa-cabos devidamente ajustados para manter a resistência à água.

Manutenção:

O dispositivo foi projetado como livre de manutenção, no entanto, em condições difíceis (muita poeira, salinidade), recomenda-se verificar uma vez por ano o estado de aperto dos parafusos de montagem e a desobstrução dos orifícios de drenagem. O sistema de aquecimento é ativado automaticamente, protegendo os mecanismos contra o congelamento dos lubrificantes.
