INSTRUKCJA OBSŁUGI

1 Przeznaczenie i Funkcje

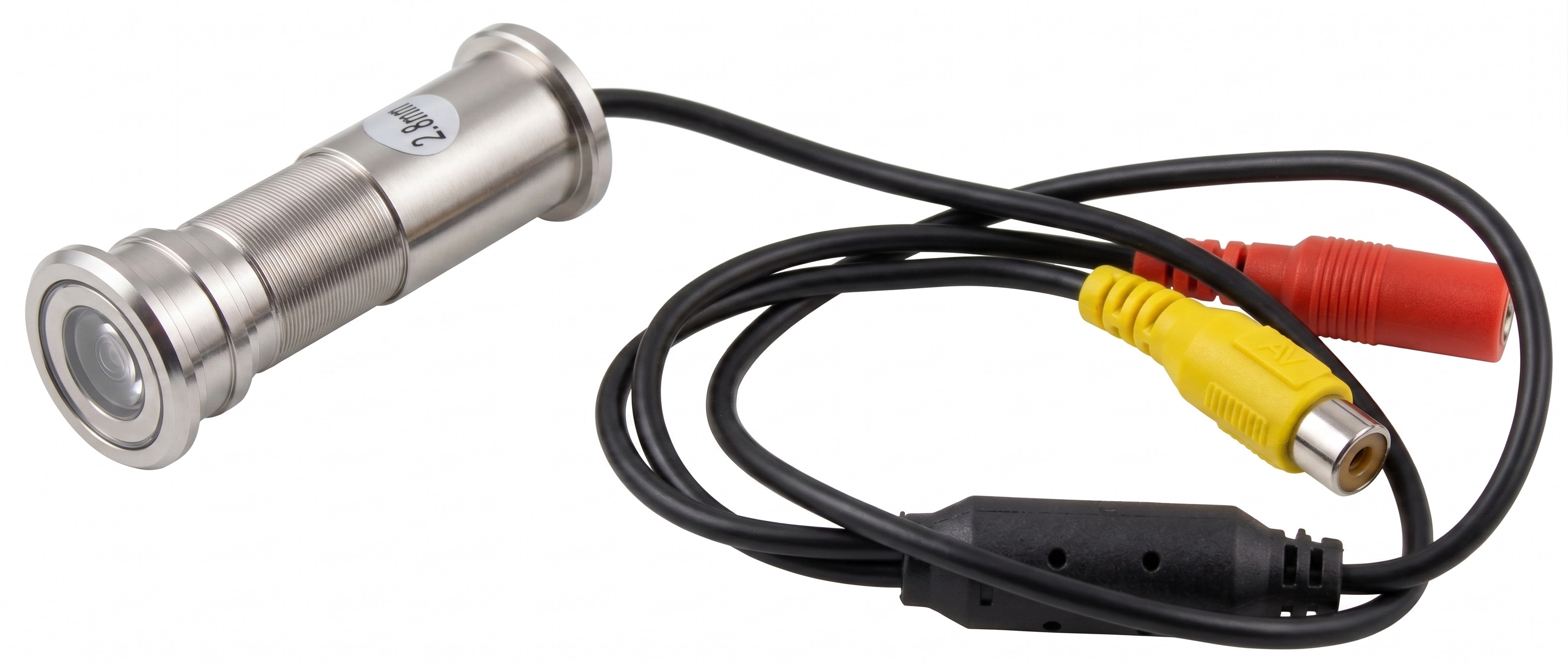

Kamera CCTV model ACTii AC4645 to specjalistyczne urządzenie dozorowe zaprojektowane do dyskretnego montażu w otworach drzwiowych jako zamiennik standardowego wizjera (tzw. judasza). Dzięki zastosowaniu zaawansowanego przetwornika 1/3 CMOS o rozdzielczości 550TVL, kamera pozwala na identyfikację osób znajdujących się przed wejściem przy zachowaniu całkowitej dyskrecji – z zewnątrz urządzenie jest nieodróżnialne od zwykłego wizjera optycznego.

Urządzenie charakteryzuje się bardzo szerokim kątem widzenia wynoszącym 115°, co eliminuje tzw. "martwe strefy" przed drzwiami. Solidna aluminiowa obudowa oraz zastosowanie podwójnego hartowanego szkła zapewniają odporność na akty wandalizmu oraz niekorzystne warunki atmosferyczne po poprawnym zamontowaniu w skrzydle drzwiowym.

Główne cechy:

• ✔ Wysokiej klasy przetwornik 1/3 CMOS zapewniający czysty obraz
• ✔ Konstrukcja dedykowana do montażu w miejscu standardowego wizjera
• ✔ Obiektyw o ogniskowej 2,1mm z szerokim kątem widzenia 115°
• ✔ Regulowana długość obudowy w zakresie 37-56mm pozwalająca na dopasowanie do różnych grubości drzwi
• ✔ Solidna, wandaloodporna obudowa wykonana z aluminium
• ✔ Pełna dyskrecja - wygląd identyczny ze standardowym wizjerem optycznym

Zastosowanie i współpraca z systemami:

Kamera generuje analogowy sygnał wideo w standardzie PAL, co umożliwia jej bezpośrednie podłączenie do telewizora (poprzez wejście wideo/RCA), monitora CCTV, rejestratora DVR lub magnetowidu. Jest to idealne rozwiązanie dla domów prywatnych, mieszkań oraz biur, gdzie wymagany jest stały podgląd strefy wejściowej.

2 Specyfikacja Techniczna

3 Instalacja i Montaż

Przygotowanie otworu:

Przed przystąpieniem do montażu należy upewnić się, że otwór w drzwiach ma średnicę co najmniej 18mm. Jeśli w drzwiach znajduje się już standardowy wizjer, należy go wykręcić.

Kroki montażowe:

1. Rozkręć obudowę kamery, dopasowując jej długość do grubości skrzydła drzwiowego (zakres regulacji 37-56mm).
2. Włóż przednią część kamery (z obiektywem) od zewnętrznej strony drzwi.
3. Od wewnętrznej strony nałóż tylną część obudowy i skręć obie części ze sobą, aż kamera będzie stabilnie osadzona w drzwiach.
4. Regulacja ostrości: W razie potrzeby ostrość można wyregulować ręcznie poprzez delikatne obracanie pierścienia obiektywu (dostępne po rozkręceniu obudowy).

Podłączenie elektryczne:

• Wideo: Podłącz żółty wtyk typu Cinch (RCA) do wejścia wideo w monitorze, telewizorze lub rejestratorze.
• Zasilanie: Podłącz zasilacz DC 12V (min. 500mA) do gniazda zasilającego 2,1mm/5,5mm. Należy zwrócić uwagę na polaryzację (plus wewnątrz).

4 Instrukcja Bezpieczeństwa
