INSTRUKCJA OBSŁUGI

1 Предназначение и функции

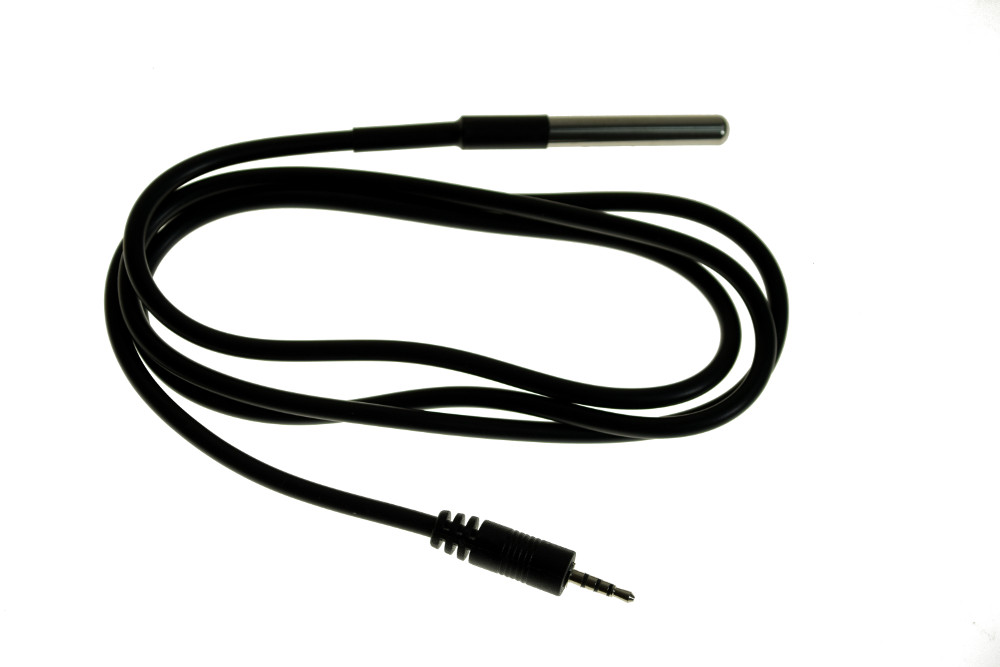

Висококачественият прецизен температурен сензор SONOFF SENSOR-DS18B20 (модел ACTii AC2264) е специализиран аксесоар за интелигентните WiFi превключватели SONOFF TH10 и TH16. Устройството е проектирано за взискателни системи за домашна и индустриална автоматизация, където точността на измерване и надеждността в трудни условия са от решаващо значение.

Сензорът използва доказания чип DS18B20, поставен в херметична втулка от неръждаема стомана, което в комбинация със сертифициран контролен кабел, произведен в ЕС, осигурява дълготрайност и устойчивост на влага. Продуктът се използва не само в екосистемата на Sonoff, но и в термопомпи и други системи за управление, оборудвани с подходящ 2.5 мм micro jack конектор.

Основни характеристики:

• ✔ Висококачествен прецизен температурен сензор
• ✔ Използван е специализиран гъвкав меден контролен кабел BiT LiYY 2x0.5mm, напрежение: 300/300V, работна температура: -40℃ до 80℃, съответстващ на стандарта на ЕС: LVD 2014/35/UE
• ✔ Сензорът е разположен във втулка с диаметър 6 мм и дължина 50 мм, изработена от неръждаема стомана (Stainless Steel)
• ✔ Всеки сензор е тестван при 3 различни температури, за да се гарантира съответствието на измерванията с референтен сензор
• ✔ Водоустойчивост - Сензорът е покрит с високотемпературен гъвкав силикон, елиминиращ проблема с херметизацията
• ✔ 100% меден, плътен сертифициран контролен кабел, произведен в ЕС, с дебела и гъвкава изолация
• ✔ Сензорът завършва с конектор, подходящ за гнездото на основната платка в термопомпа или превключватели Sonoff TH

Свързване и експлоатация:

Свързването на сензора е изключително лесно и не изисква специални инструменти. Благодарение на използването на стандартен 2.5 мм micro jack конектор (4-полюсен), инсталацията се свежда до включване на накрайника в съответното гнездо на контролното устройство (напр. Sonoff TH10/TH16). Позлатеният конектор осигурява отличен контакт и минимизира риска от корозия на връзката.

2 Техническа спецификация

3 Инструкции за безопасност и поддръжка

Правила за безопасна употреба:

• Преди да свържете сензора към контролно устройство (напр. Sonoff TH16), уверете се, че устройството е изключено от източника на захранване.
• Не превишавайте допустимия диапазон на работната температура на кабела (-40°C до +80°C).
• Въпреки класа на защита IP66, се препоръчва да се избягва продължително потапяне на jack конектора в течности – защитата се отнася основно за самата измервателна сонда.
• Кабелът трябва да се прокарва по начин, който предотвратява механични повреди (срязване, смачкване).
• Продуктът не е играчка. Да се съхранява на място, недостъпно за деца.

Поддръжка:

Сензорът не изисква специални процедури по поддръжка. Ако сондата от неръждаема стомана се замърси, тя може да се почисти с влажна кърпа. Редовно проверявайте състоянието на изолацията на кабела и чистотата на jack конектора, за да осигурите най-висока прецизност на отчитанията.

4 Отстраняване на проблеми
