INSTRUKCJA OBSŁUGI

1 Určení a funkce

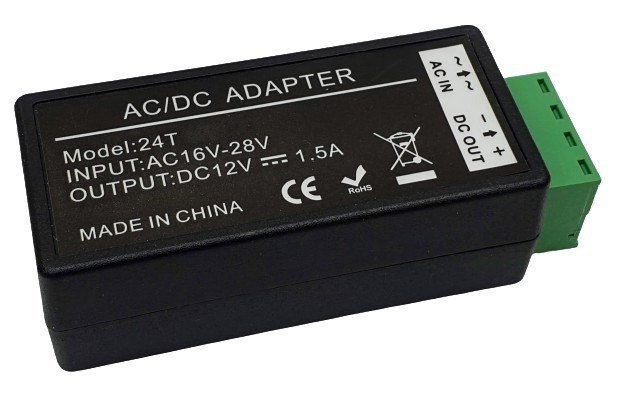

Převodník ACTii AC1628 je profesionální napěťový reduktor navržený pro převod střídavého napětí (AC) na stabilní stejnosměrné napětí (DC). Zařízení je ideálním řešením v systémech průmyslové televize (CCTV), které umožňuje připojení kamer vyžadujících napájení 12V DC ke stávajícím instalacím 24V AC, běžně se vyskytujícím u otočných hlav nebo řídicích systémů. Díky širokému rozsahu vstupního napětí (od 16V do 28V AC) je napájecí zdroj extrémně univerzální a odolný vůči výkyvům parametrů napájecí sítě.

Hlavní vlastnosti:

• ✔ Bezporuchová a solidně zpracovaná konstrukce zaručující dlouhou životnost.
• ✔ Široký rozsah akceptovatelného vstupního napětí: 16V - 28V AC (včetně standardních 18V a 24V AC).
• ✔ Vysoká proudová zatížitelnost výstupu 1500mA (1.5A).
• ✔ Šroubovací svorky typu terminal block usnadňující rychlou a bezpečnou montáž vodičů.
• ✔ Kompaktní rozměry umožňující montáž uvnitř krytů kamer nebo instalačních krabic.
• ✔ Plná shoda s bezpečnostními normami CE a směrnicí RoHS.

Použití:

Hlavním použitím zařízení je redukce napětí v instalacích, kde je zdrojem napájení AC transformátor a spotřebičem DC elektronické zařízení. Převodník se skvěle osvědčuje při napájení IP kamer, analogových kamer, senzorů a dalších prvků poplašných systémů a automatizace budov.

2 Technická specifikace

3 Instrukce pro instalaci a připojení

Před zahájením montáže se ujistěte, že je napájecí zdroj odpojen.

Kroky instalace:

1. Příprava vodičů: Odstraňte izolaci z konců napájecích vodičů (cca 5-7 mm).
2. Připojení vstupu (AC): Zaveďte vodiče z AC transformátoru (16-28V) do svorek označených jako vstup (INPUT). Utáhněte šrouby terminálu a ujistěte se, že jsou vodiče pevně usazeny. V případě střídavého napětí na polaritě vstupu nezáleží.
3. Připojení výstupu (DC): Připojte vodiče spotřebiče (např. kamery) ke svorkám výstupu (OUTPUT).

   POZOR: Na výstupu DC je polarita klíčová! Ujistěte se, že kladný (+) a záporný (-) vodič jsou připojeny ke správným svorkám dle označení na krytu.

4. Ověření: Zkontrolujte správnost všech připojení, abyste předešli zkratu.
5. Spuštění: Zapněte napájení AC a zkontrolujte činnost připojeného zařízení.

4 Bezpečnost a údržba

Zásady bezpečného používání:

• Zařízení je určeno pro provoz v suchém prostředí. V případě montáže venku musí být převodník umístěn v hermetické instalační krabici se stupněm krytí minimálně IP65.
• Nepřekračujte maximální proudovou zatížitelnost výstupu (1.5A). Přetížení může vést k poškození převodníku nebo připojeného zařízení.
• Zajistěte volné proudění vzduchu kolem zařízení, aby bylo umožněno odvádění tepla při práci pod zátěží.
• Je zakázáno provádět samostatné opravy nebo úpravy elektronického obvodu.
• Před čištěním nebo údržbou instalace bezpodmínečně odpojte hlavní napájení.
