1 Namjena i funkcije
Senzor razine tekućine prekidač s plovkom je pouzdano rješenje namijenjeno preciznom praćenju razine tekućina u spremnicima. Uređaj je dizajniran za bočnu montažu s vanjske strane spremnika, što znatno olakšava ugradnju zahvaljujući brtvenoj prirubnici i čvrstom navoju M16 s maticom. Sonda je iznimno svestrana – ovisno o načinu montaže može kontrolirati gornju ili donju razinu tekućine, obavljajući funkciju senzora prelijevanja ili zaštite od rada na suho.
Glavne značajke:
- ✔ Čvrsta izvedba od polipropilena (PP)
- ✔ Bočna vanjska montaža pomoću navoja M16
- ✔ Mogućnost rada u NO ili NC načinu
- ✔ Sigurna automatizacija uz pomoć SSR releja
- ✔ Otpornost na vodu, otpadne vode i ulja
Princip rada:
Srce uređaja je plovak s ugrađenim magnetom. Pod utjecajem sile uzgona tekućine, plovak se pomiče duž cijevi, što uzrokuje zatvaranje ili otvaranje hermetičkog reed kontakta ugrađenog unutar. Takva konstrukcija jamči dugovječnost i otpornost na teške uvjete rada. Senzor je izrađen od visokokvalitetnog polipropilena (PP), što omogućuje njegovu primjenu u kontaktu s raznim tvarima, kao što su voda, otpadne vode ili ulja.
2 Tehnička specifikacija
| Maksimalni preklopni napon | 300V AC/DC |
| Maksimalna preklopna struja | 0,5A |
| Maksimalna preklopna snaga | 50W |
| Raspored kontakata | NO (normalno otvoren) ili NC (normalno zatvoren) |
| Materijal izrade | Polipropilen (PP) |
| Radna temperatura | -10 ~ +85 °C |
| Duljina žica | 30 cm |
| Montaža | Vanjski navoj M16 s maticom |
| Brtva | Gumena, crne boje |
| Dimenzije proizvoda | 25 x 25 x 86 mm |
| Težina proizvoda | 30 g |
3 Montaža i konfiguracija
Mehanička instalacija:
Senzor se montira vodoravno u bočnu stijenku spremnika. Potrebno je izbušiti rupu promjera koji odgovara navoju M16, a zatim postaviti senzor iznutra ili izvana (ovisno o konstrukciji spremnika) i zategnuti maticu, pazeći na pravilan položaj gumene brtve kako bi se osigurala nepropusnost.
Promjena načina rada (NO/NC):
Uređaj omogućuje izbor načina rada ovisno o potrebama instalacije:
- NO način (Normalno otvoren): Krug se zatvara kada razina tekućine podigne plovak prema gore.
- NC način (Normalno zatvoren): Krug se prekida kada razina tekućine podigne plovak prema gore.
Konfiguracija načina rada postiže se okretanjem senzora za 180 stupnjeva oko njegove osi tijekom montaže ili skidanjem osigurača i okretanjem samog plovka na cijevi.
4 Sheme spajanja i sigurnost
Radi osiguranja maksimalne sigurnosti i trajnosti uređaja, preporučuje se korištenje SSR (Solid State Relay) releja. To omogućuje odvajanje upravljačkog kruga niskog napona (3-24V DC) od izvršnog kruga (npr. crpke 230V AC).

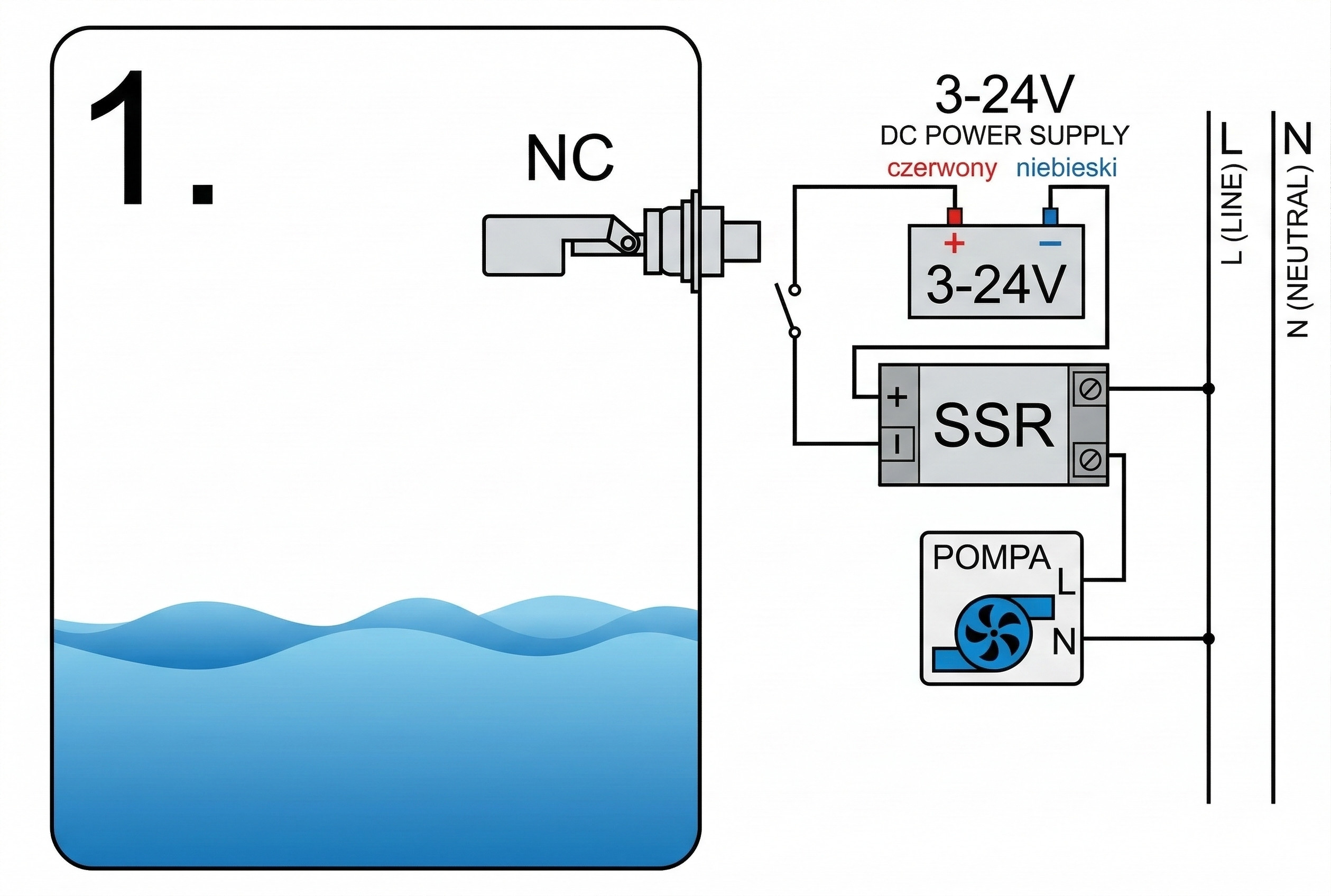

Primjer 1: NC konfiguracija
Obično se koristi za zaštitu od rada na suho ili kontrolu punjenja.
- DC napajanje (3-24V) spojeno serijski sa senzorom.
- Signal upravlja ulazom SSR releja.
- SSR uključuje crpku u trenutku niske razine tekućine.

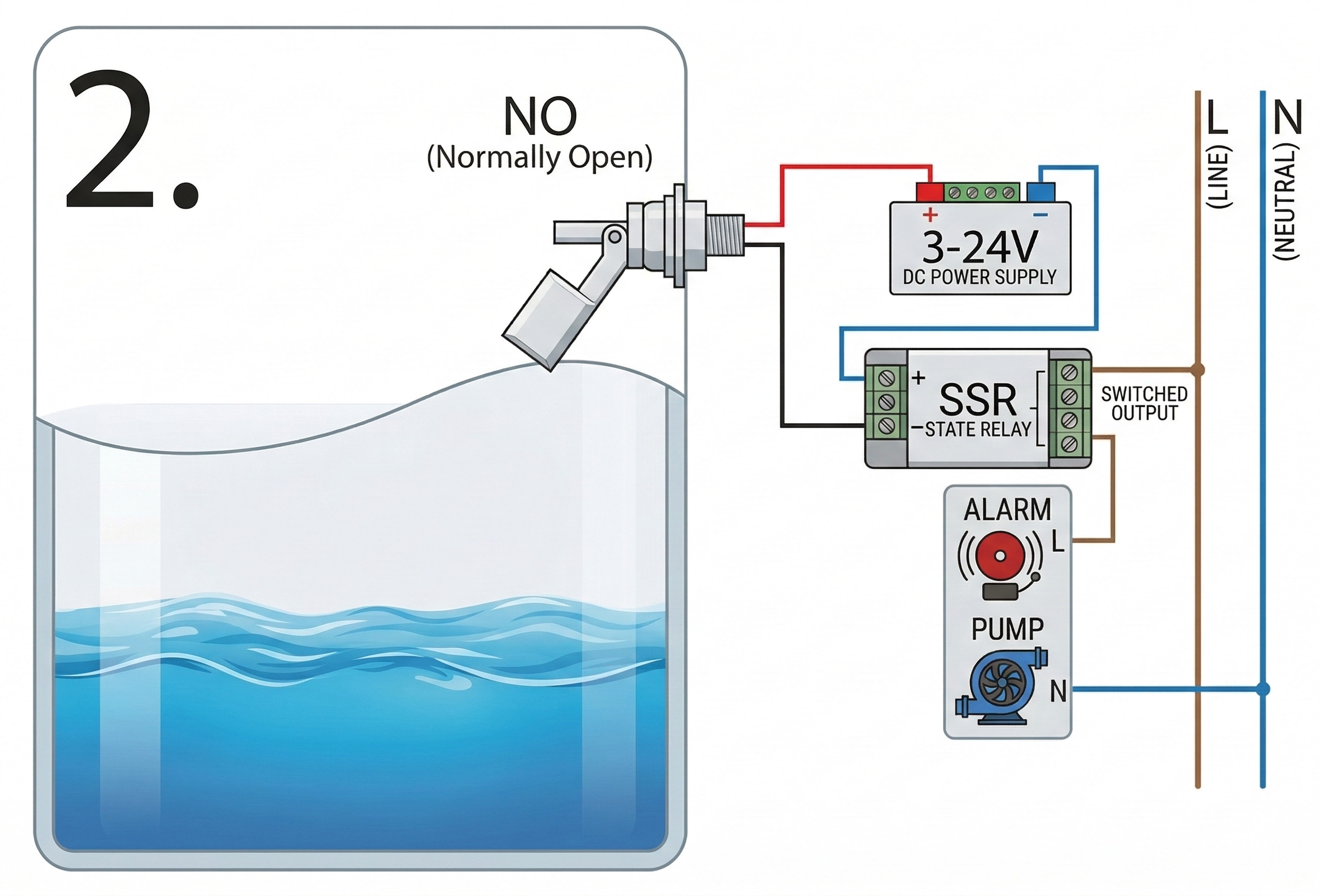

Primjer 2: NO konfiguracija
Koristi se za alarmne sustave prelijevanja ili automatsko pražnjenje.
- Senzor zatvara kontakte nakon podizanja plovka.
- Aktivira zvučni alarm ili crpku za pražnjenje.
- Preporučuje se upravljanje putem relejnog modula.
⚠ NAPOMENA O SIGURNOSTI
Unatoč visokom nazivnom naponu reed kontakta, ne preporučuje se izravno prebacivanje velikih induktivnih opterećenja (motori crpki, elektroventili) bez dodatnog releja ili zaštitnog sklopa. Izravno spajanje crpke velike snage može dovesti do lijepljenja kontakata reed prekidača.
5 Sadržaj kompleta

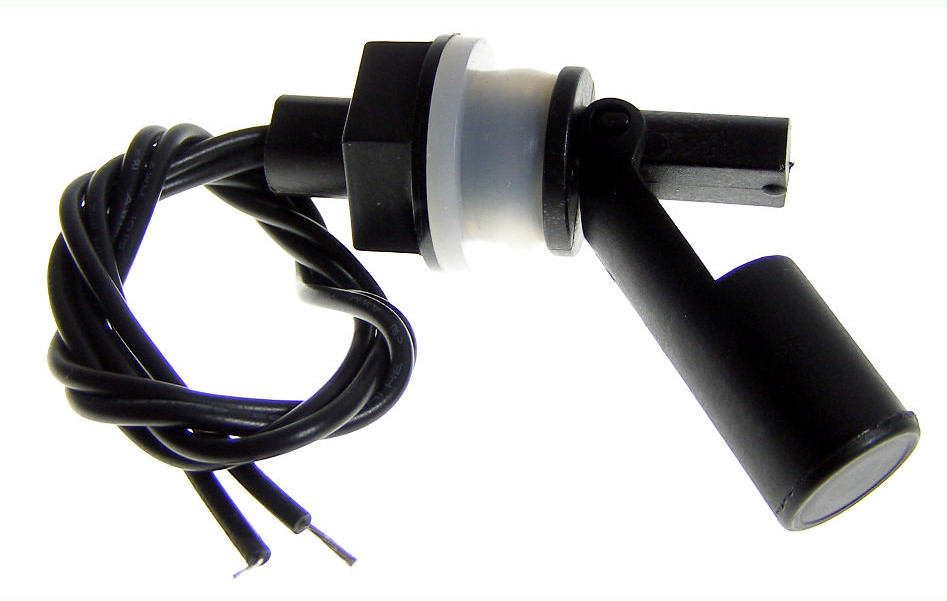

- 1x Prekidač s plovkom ACTii AC6669
- 1x Montažna matica M16
- 1x Gumena brtva (crna)
