1 Namjena i funkcije

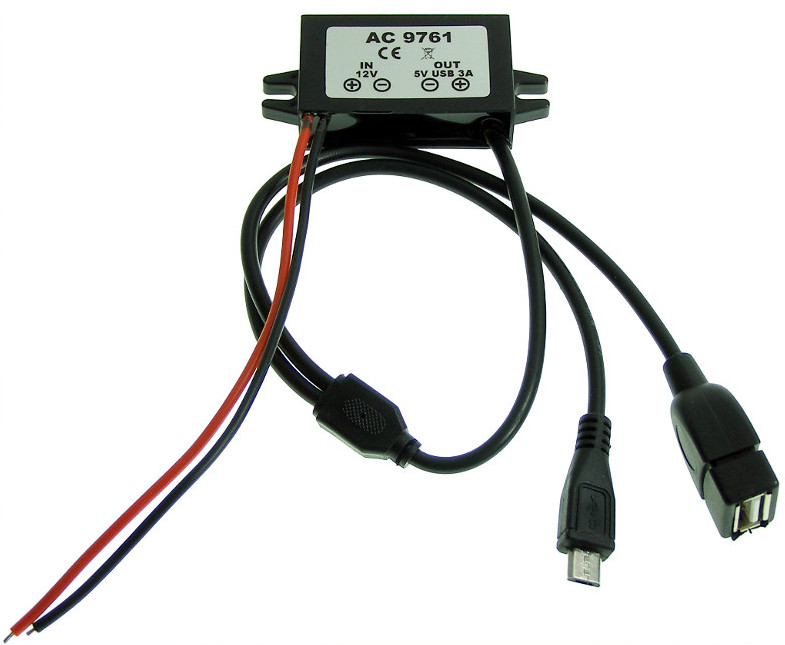

ACTii AC9761 napajanje je napredni auto pretvarač tipa DC-DC reduktor napona, dizajniran za učinkovitu pretvorbu istosmjernog napona iz raspona 8-22V na stabilan napon od 5V. Uređaj omogućuje izravno napajanje i punjenje elektroničkih uređaja koji koriste USB i Micro USB standard u osobnim automobilima (12V), kamionima i autobusima. Zahvaljujući upotrebi hermetičkog ABS kućišta, konverter je otporan na teške radne uvjete, udarce i vlagu, što ga čini idealnim rješenjem za trajnu instalaciju u navigacijskim sustavima, auto kamerama (DVR) ili Watch Dog sustavima za nadzor.
Glavne značajke:
- ✔ Velika snaga: 3A 15W
- ✔ Izlaz 1x USB utičnica na kabelu; 1x micro USB na kabelu
- ✔ Čvrsto hermetičko kućište
- ✔ Spajanje izravno na električnu instalaciju automobila
- ✔ Male dimenzije koje olakšavaju montažu u uskim prostorima
- ✔ Širok raspon prihvatljivog ulaznog napona: 8 - 22V DC
- ✔ Visoki koeficijent pretvorbe 96% koji osigurava minimalno stvaranje topline
Primjena:
Uređaj se široko koristi za napajanje auto dodataka kao što su: GPS navigacije, auto kamere, MP3/MP4 playeri, mobilni telefoni (Android, Apple), tableti i svi drugi uređaji napajani naponom od 5V DC s potrošnjom struje do 3A.
2 Tehnička specifikacija
| Ulazni napon | 12V DC (Prihvatljivo: 8-22V DC) |
| Izlazni napon | 5V DC |
| Maksimalna izlazna struja | 3A (Snaga 15W) |
| Izlazni priključci | 1x USB utičnica, 1x Micro USB utikač |
| Koeficijent pretvorbe | 96% |
| Zaštite | Naponski skok, od kratkog spoja, pregrijavanje, zaštita od kratkog spoja s automatskim restartom |
| Materijal kućišta | ABS (Vodootporno, otporno na udarce) |
| Duljina ulaznog kabela | 13 cm |
| Duljina izlaznog kabela | 30 cm |
| Težina | 11g (proizvod) / 56g (s pakiranjem) |
| Certifikati | CE, RoHS |
3 Upute za montažu i spajanje
Uređaj je namijenjen za trajnu montažu u električnu instalaciju vozila. Slijedite korake u nastavku kako biste osigurali siguran i pravilan rad napajanja:
Spajanje ulaznih vodova:
- Crveni kabel: Spojite na pozitivni pol instalacije (+12V DC). Preporučuje se spajanje iza osigurača ili na mjesto gdje se napon pojavljuje nakon okretanja ključa za paljenje.
- Crni kabel: Spojite na masu vozila ili negativni pol akumulatora (- Masa).
Mehanička montaža:
Kućište konvertera opremljeno je montažnim otvorima. Treba ga pričvrstiti na stabilnu površinu na mjestu koje omogućuje slobodan protok zraka, iako uređaj ispušta zanemarivu količinu topline. Zahvaljujući hermetičkom kućištu, napajanje se može montirati na mjesta izložena vlazi.
Spajanje potrošača:
Nakon pravilnog spajanja napajanja, možete spojiti krajnje uređaje pomoću dostupne USB utičnice ili Micro USB utikača. Ukupna potrošnja struje ne bi trebala prelaziti 3A.
4 Sigurnost i održavanje
POZOR: Nepravilno spajanje polariteta može dovesti do oštećenja uređaja ili instalacije vozila.
- Prije početka montaže odspojite negativnu klemu akumulatora.
- Uvjerite se da se ulazni napon nalazi u rasponu 8-22V DC.
- Uređaj ima ugrađenu zaštitu od kratkog spoja. U slučaju kratkog spoja na izlazu, napajanje će isključiti struju i automatski se vratiti u normalan rad nakon uklanjanja kvara.
- Ne otvarajte kućište napajanja – to može dovesti do gubitka hermetičnosti i jamstva.
- Napajanje je izrađeno od visokootpornog ABS materijala, međutim, izbjegavajte izravan kontakt s ekstremnim izvorima topline (npr. ispušni kolektor).
5 Sadržaj kompleta i jamstvo
U pakiranju se nalaze:
- ACTii AC9761 napajanje s izvedenim kabelima
- Zaštitno pakiranje
Proizvod je pokriven 12-mjesečnim jamstvom proizvođača. Uređaj zadovoljava CE i RoHS norme, što potvrđuje njegovu sigurnost za korisnika i okoliš.
