INSTRUKCJA OBSŁUGI

1 Käyttötarkoitus ja toiminnot

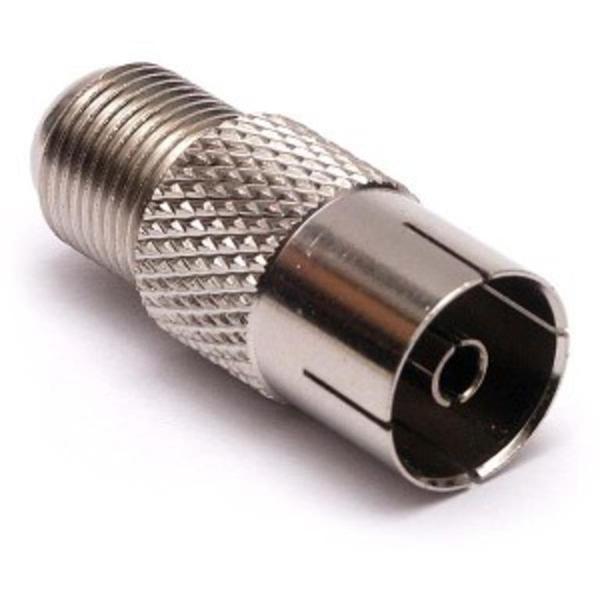

ACTii AC4027 -sovitin on korkealaatuinen signaalisovitin, joka on suunniteltu muuntamaan liitäntä tavallisen IEC-liittimen ja F-tyypin liittimen välillä. Se on passiivinen koaksiaaliliitin, jota käytetään laajasti maanpäällisissä televisio-, kaapeli- ja satelliittiasennuksissa. Vankan metallirakenteensa ansiosta sovitin tarjoaa erinomaisen signaalin johtavuuden ja korkean suojan ulkoisia häiriöitä vastaan (suojaus).

Pääominaisuudet:

• ✔ Vankka, korkealaatuisesta metallista valmistettu rakenne takaa pitkän käyttöiän.
• ✔ Tarkka liitosten sovitus takaa liitännän vakauden.
• ✔ Esteettinen hopeanvärinen viimeistely, joka sopii tavallisiin AV-komponentteihin.
• ✔ Täysi CE- ja RoHS-standardien mukaisuus.
• ✔ Monipuolisuus: ihanteellinen koaksiaalikaapeleiden yhdistämiseen televisioihin, virittimiin ja antennirasioihin.

Käyttökohde:

Sovitin mahdollistaa F-tyypin liittimellä (suosittu "kierrettävä" antenniliitin) varustetun kaapelin liittämisen laitteeseen tai seinäpistorasiaan, jossa on IEC-liitin (tavallinen television antenniliitin). Tämä ratkaisu on välttämätön tilanteissa, joissa kaapeli-infrastruktuuri ei ole suoraan yhteensopiva uuden AV-laitteiston liittimien kanssa.

2 Tekniset tiedot

3 Asennus- ja käyttöohje

Liitäntätapa:

1. Valmistele koaksiaalikaapeli, jonka päässä on uros-F-liitin (kierrettävä).
2. Kierrä kaapelin F-liitin ACTii AC4027 -sovittimen F-liittimeen varmistaen, että kaapelin keskijohdin (kuparilanka) menee suoraan liittimen aukkoon.
3. Kiristä F-liitin sormin, kunnes tunnet vastuksen. Älä käytä työkaluja, jotta et vaurioita kierteitä.
4. Työnnä sovittimen toinen puoli (IEC-liitin) vastaavaan IEC-liittimeen kohdelaitteessa (esim. televisio, digisovitin) tai seinäpistorasiassa.

Käyttövinkkejä:

• Varmista, että liitos on tukeva ja vakaa. Löysä liitos voi aiheuttaa häiriöitä kuvaan tai digitaalisen signaalin katoamista.
• Vältä kaapelin äkillistä taivuttamista suoraan sovittimen kohdalta, jotta laitteen liitin ei vaurioidu mekaanisesti.

4 Turvallisuus ja huolto

Turvallisuusohjeet:

• Tuote on passiivinen komponentti eikä vaadi ulkoista virtalähdettä.
• Käytä sovitinta vain sen käyttötarkoituksen mukaisesti (radio- ja televisiosignaalien siirto).
• Älä käytä sovitinta suurjänniteasennuksissa.
• Suojaa suoralta kosketukselta veteen ja äärimmäiseltä kosteudelta, joka voisi aiheuttaa liittimien korroosiota.
• Ukonilman aikana on suositeltavaa irrottaa antennijärjestelmä TV-vastaanottimesta ylijännitesuojauksen vuoksi.

Huolto:

Sovitin ei vaadi erityisiä huoltotoimenpiteitä. Jos liittimien pinnat likaantuvat tai hapettuvat, ne voidaan pyyhkiä kuivalla liinalla tai isopropyylialkoholipohjaisella elektroniikan puhdistusaineella.

5 Vianmääritys
