1 Rendeltetés és funkciók

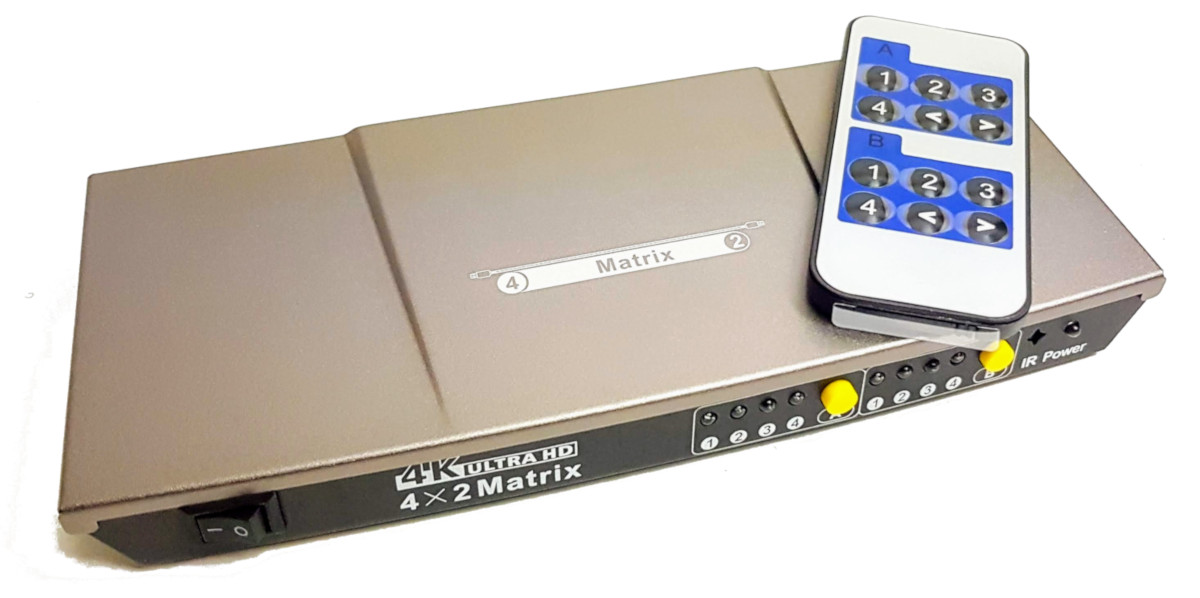

Az ACTii AC4039 HDMI 4x2 mátrix switch splitter egy professzionális multimédiás eszköz, amelyet fejlett nagyfelbontású videojel-kezelésre terveztek. Az eszköz lehetővé teszi a jel irányítását négy független Ultra HD forrásból (például Blu-ray lejátszók, játékkonzolok, műholdvevők vagy számítógépek) két 4K Ultra HD kijelzőre (televíziók, projektorok, monitorok). A mátrix funkcionalitásnak köszönhetően mindegyik kimenet megjelenítheti ugyanazt a forrást, vagy teljesen különböző bemeneteket egyszerre.
Az eszköz támogatja a 3D technológiát és az akár 4K (3840x2160) felbontást, kristálytiszta képet biztosítva. Az integrált intelligens EDID-kezelő rendszer garantálja a maximális kompatibilitást a különböző vevőkészülékekkel, automatikusan optimalizálva a továbbított jel paramétereit. Ezenkívül a mátrix digitális S/PDIF (koaxiális) audiokimenettel is fel van szerelve, amely lehetővé teszi a kiváló minőségű hang továbbítását külső audiorendszerekbe.
Fő jellemzők:
- ✔ Teljes megfelelés a HDCP 1.3 szabványnak
- ✔ Maximális Ultra HD 3840 * 2160 @ 30Hz és 1080P @ 60Hz 3D felbontás támogatása
- ✔ Független kimenetkezelés: minden HDMI kimenet megoszthatja a bemenetet, vagy kiválaszthat egy független bemenetet
- ✔ Hangformátumok széleskörű támogatása: PCM, Dolby AC3, DTS5.1, DTS7.1 és DSD
- ✔ Intelligens EDID-kezelés a kijelzőkkel való teljes kompatibilitás biztosításához
- ✔ Eszközállapot-memória: a mátrix beállításainak automatikus visszaállítása az újraindítás után
- ✔ Rugalmas vezérlés: az előlapi gombokkal vagy infravörös távirányítóval
- ✔ Kiegészítő S/PDIF (koaxiális) audiokimenet külső erősítőkhöz
- ✔ DVI-D eszközökkel való együttműködés lehetősége megfelelő HDMI-DVI adapterek használatával
Vezérlési és kezelési módok:
Az eszköz két intuitív módszert kínál a jelforrások váltására:
- Előlapi panel: Fizikai gombok, amelyek lehetővé teszik a bemenet gyors váltását mindkét kimenethez.
- Távirányító: A mátrix teljes körű távvezérlése, ideális házimozi rendszerekhez.
2 Műszaki specifikáció
| Maximális felbontás | 3840 x 2160 @ 30Hz / 1080P @ 60Hz 3D |
| HDCP verzió | 1.3 |
| Adatátviteli sebesség | 10,2 Gb/s |
| Bemenetek | 4x HDMI A típus (10M 24/26 AWG kábelek támogatása) |
| Kimenetek | 2x HDMI A típus (20M 24/26 AWG kábelek támogatása), 1x S/PDIF (koaxiális) |
| ESD védelem | ± 8KV (levegőrés-kisülés) |
| Ház anyaga | Zománcozott alumínium |
| Üzemi hőmérséklet | -15°C és +75°C között |
| Üzemi páratartalom | 0 - 95% (kondenzáció nélkül) |
| Tápegység | 5V 1A DC (2,1/5,5 mm csatlakozó) |
| Termék méretei | 198 x 82 x 24 mm |
| Termék súlya | 280 g |
| Tanúsítványok | CE, ROHS |
3 Biztonsági utasítások
FIGYELEM: Tartsa be az alábbi szabályokat az áramütés vagy az eszköz károsodásának elkerülése érdekében:
- Az eszköz kizárólag száraz, beltéri környezetben történő használatra készült.
- Csak a mellékelt 5V 1A tápegységet használja. Eltérő paraméterekkel rendelkező tápegység használata tartósan károsíthatja az elektronikát.
- Ne takarja el a szellőzőnyílásokat, és ne helyezze az eszközt zárt, nem megfelelően szellőző helyre.
- Óvja a nedvességtől, víztől és egyéb folyadékoktól. Beázás esetén azonnal húzza ki a tápkábelt.
- Ne nyissa fel a burkolatot. A belsejében nincsenek a felhasználó által szervizelhető alkatrészek.
- A HDMI kábeleket kikapcsolt állapotban csatlakoztassa és húzza ki, hogy elkerülje a portok elektrosztatikus kisülés okozta károsodását.
4 Telepítés és konfiguráció
Az eszköz csatlakoztatása:
- Csatlakoztasson legfeljebb négy HDMI jelforrást (pl. konzol, PC) a HDMI IN 1-4 jelzésű bemeneti portokhoz.
- Csatlakoztasson két kijelzőt (pl. TV, monitor) a HDMI OUT A és HDMI OUT B kimeneti portokhoz.
- (Opcionális) Csatlakoztasson egy koaxiális kábelt a S/PDIF kimenethez, hogy a hangot erősítőre küldje.
- Csatlakoztassa a mellékelt 5V DC tápegységet a mátrix tápcsatlakozójához, majd a hálózati aljzathoz.
- Kapcsolja be a jelforrásokat és a kijelzőket.
EDID kezelés:
Az eszköz intelligens EDID rendszerrel rendelkezik, amely automatikusan egyezteti a csatlakoztatott eszközök számára optimális közös felbontást. Ezzel elkerülheti a kép hiányával kapcsolatos problémákat az alacsonyabb specifikációjú képernyőkön.
5 A készlet tartalma
- ■ 1x HDMI 4x2 mátrix kapcsoló
- ■ 1x Infravörös távirányító
- ■ 1x 5V 1A hálózati tápegység
- ■ 1x Felhasználói kézikönyv / Műszaki dokumentáció
