INSTRUKCJA OBSŁUGI

1 Objetivo e Funções

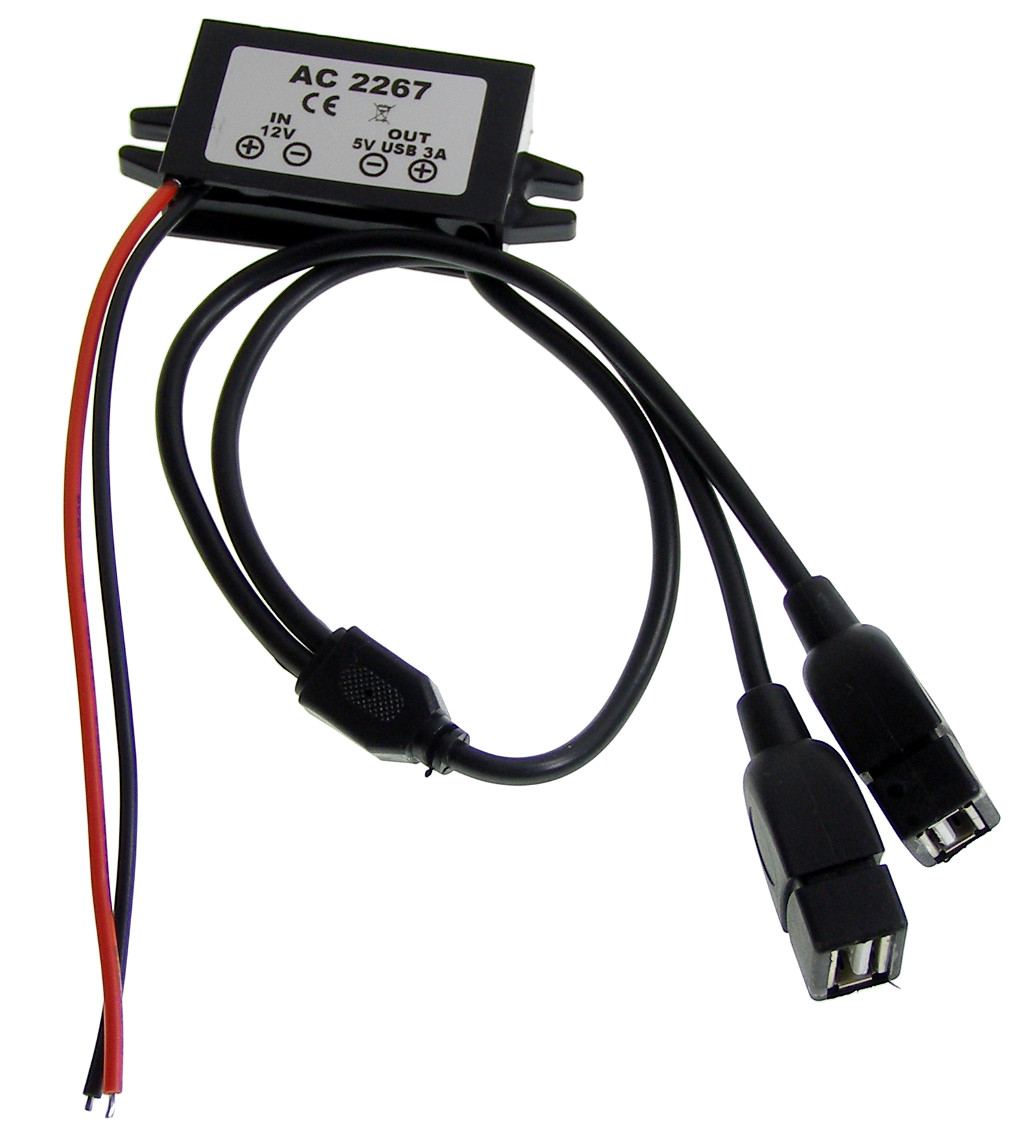

A fonte de alimentação e conversor automóvel DC-DC profissional, modelo ACTii AC2267, é um redutor de tensão de alta qualidade concebido para converter tensão contínua na gama de 8-22V (nominalmente 12V) para uma tensão estável de 5V DC. O dispositivo foi criado a pensar na alimentação segura de dispositivos eletrónicos que requerem o padrão USB em veículos ligeiros, pesados e autocarros.

Graças à utilização de circuitos integrados avançados, o conversor caracteriza-se por um coeficiente de conversão muito elevado de 96%, o que minimiza a dissipação de calor e aumenta a fiabilidade. A caixa hermética, à prova de água e à prova de choque feita de ABS permite a montagem do dispositivo em condições exigentes, garantindo um funcionamento de longa duração.

Principais características:

• ✔ Potência de saída elevada: 3A (15W) permitindo um carregamento rápido dos dispositivos.
• ✔ Saída USB dupla num cabo com 30 cm de comprimento para uma ligação cómoda.
• ✔ Caixa sólida e hermética feita de material ABS resistente.
• ✔ Ligação direta à instalação elétrica do veículo.
• ✔ Dimensões compactas que facilitam a ocultação da fonte de alimentação sob o painel de instrumentos.
• ✔ Ampla gama de tensão de entrada: de 8V a 22V DC.
• ✔ Elevada eficiência energética (96%) reduzindo o aquecimento dos componentes.

Aplicação:

O dispositivo é totalmente compatível com uma vasta gama de eletrónica de consumo:

• Telemóveis e smartphones (Android, Apple e outros).
• Navegadores GPS e gravadores de percurso (dashcams).
• Leitores MP3, MP4 e sistemas Watch Dog.
• Quaisquer outros dispositivos alimentados com uma tensão de 5V através de uma porta USB.

2 Especificações Técnicas

3 Instruções de Montagem e Ligação

O dispositivo destina-se a ser montado de forma fixa na instalação elétrica do veículo. Antes de iniciar o trabalho, deve desconectar a bateria ou garantir que o circuito ao qual nos ligamos está desligado da fonte de alimentação.

Esquema de ligação dos fios de entrada:

• Cabo vermelho: Ligar ao polo positivo (+12V DC)
• Cabo preto: Ligar à massa do veículo ou ao polo negativo (- Massa)

Recomendações de montagem:

1. Escolher um local de montagem que permita a saída livre das tomadas USB.
2. Utilizar os orifícios de montagem na caixa do conversor para aparafusar o dispositivo de forma estável.
3. Recomenda-se a utilização de um fusível adicional no fio positivo (vermelho) para aumentar a segurança da instalação.
4. Após ligar os fios de entrada, as tomadas USB estarão prontas para alimentar dispositivos externos.

4 Segurança e Sistemas de Proteção

O conversor foi equipado com uma série de sistemas de proteção inteligentes que protegem tanto o próprio dispositivo como a eletrónica ligada ao mesmo:
