1 Destination et fonctions

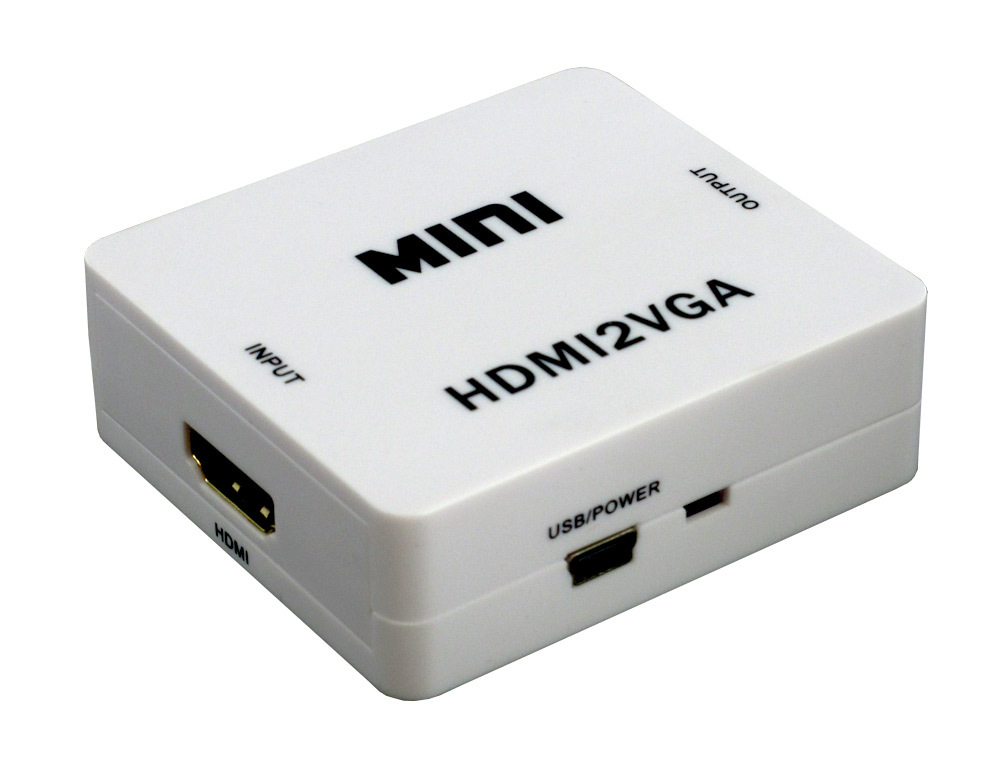

Le mini convertisseur ACTii AC5648 est un appareil numérique-analogique de haute qualité qui permet de convertir un signal vidéo HDMI en un signal VGA tout en extrayant simultanément un signal audio stéréo. Le produit a été conçu pour les utilisateurs ayant besoin de connecter des appareils sources modernes (tels que des ordinateurs portables, consoles de jeux, lecteurs multimédias, décodeurs ou enregistreurs) à des récepteurs d'ancienne génération qui ne disposent pas d'entrées numériques, mais uniquement de connecteurs VGA (moniteurs CRT/LCD, projecteurs, anciens téléviseurs).
Caractéristiques principales :
- ✔ Prend en charge la haute résolution Full HD 1080p (1920x1080) pour l'image et le son stéréo
- ✔ Conformité avec le protocole HDCP 1.4 et les normes HDMI 1.2a et 1.3
- ✔ Installation simple Plug and Play - ne nécessite aucun pilote supplémentaire ni configuration complexe
- ✔ Possibilité d'alimentation directement depuis un port USB (ordinateur, TV) ou un adaptateur secteur externe
- ✔ Taille extrêmement compacte et boîtier léger et durable en plastique ABS de haute qualité
Information importante sur le fonctionnement :
L'appareil fonctionne de manière unidirectionnelle. Il convertit le signal d'une source HDMI vers un récepteur VGA. Il n'est pas possible de connecter un ordinateur avec une sortie VGA à un moniteur avec une entrée HDMI en utilisant cet adaptateur.
2 Spécifications techniques
| Entrée | 1x HDMI |
| Sorties | 1x VGA, 1x Audio Stéréo (G/D Jack 3.5mm) |
| Résolutions VGA prises en charge | 1024x768 60/70/75/85Hz, 1152x864 75Hz, 1280x720 60Hz, 1280x768 60Hz, 1280x800 60Hz, 1280x960 60Hz, 1280x1024 60Hz, 1360x768 60Hz, 1440x1050 60Hz, 1440x900 60Hz, 1680x1050 60Hz, 1600x1200 60Hz, 1920x1080 60Hz |
| Résolutions HDMI prises en charge | Max 1080p (1920x1080) |
| Version HDMI | 1.2a / 1.3 |
| Entrée de signal vidéo | 0,5 à 1.5Vp-p 1080p (60Hz) |
| Sortie audio | G / D stéréo |
| Alimentation | 5V DC; 500mA (Entrée Mini USB) |
| Matériau du boîtier | ABS |
| Couleur | Blanc |
| Dimensions du produit | 55 x 60 x 20 mm |
| Poids | 70 g |
| Certificats | CE, RoHS |
3 Instructions d'installation et d'utilisation
Pour assurer le bon fonctionnement de l'appareil, veuillez suivre ces étapes :
- Connexion de la source : Connectez le câble HDMI de l'appareil de sortie (ex. ordinateur portable, décodeur) à la prise identifiée comme HDMI INPUT sur le convertisseur.
- Connexion du récepteur : Connectez le câble VGA du moniteur ou du projecteur à la prise VGA OUTPUT.
- Connexion audio : Si vous avez besoin de transmettre le son, connectez le câble audio Jack 3.5mm à la prise AUDIO du convertisseur, et l'autre extrémité aux haut-parleurs, à l'amplificateur ou à l'entrée audio du moniteur.
- Alimentation : Connectez le câble Mini USB fourni au convertisseur, et l'autre extrémité (USB-A) à un port USB libre sur un ordinateur, une télévision ou un chargeur secteur 5V. L'alimentation est nécessaire pour une conversion stable du signal, surtout à haute résolution.
- Démarrage : Allumez l'appareil source et le récepteur. L'image devrait apparaître automatiquement grâce à la fonction Plug and Play.
4 Consignes de sécurité
Avertissements :
- L'appareil est destiné uniquement à un usage intérieur.
- Protéger contre le contact direct avec l'eau, l'humidité et les éclaboussures.
- Ne pas ouvrir le boîtier et ne pas effectuer de réparations soi-même.
- Ne pas exposer l'appareil à des températures extrêmes.
Exploitation correcte :
- Utiliser uniquement le câble d'alimentation fourni dans le kit ou un câble aux paramètres identiques (5V DC).
- Débrancher l'alimentation lorsque l'appareil n'est pas utilisé pendant une longue période.
- Nettoyer uniquement avec un chiffon sec, après avoir débranché l'appareil des sources de courant.
5 Contenu du kit
- 1x Convertisseur HDMI vers VGA (ACTii AC5648)
- 1x Câble d'alimentation USB - Mini USB
