1 Destino y funciones

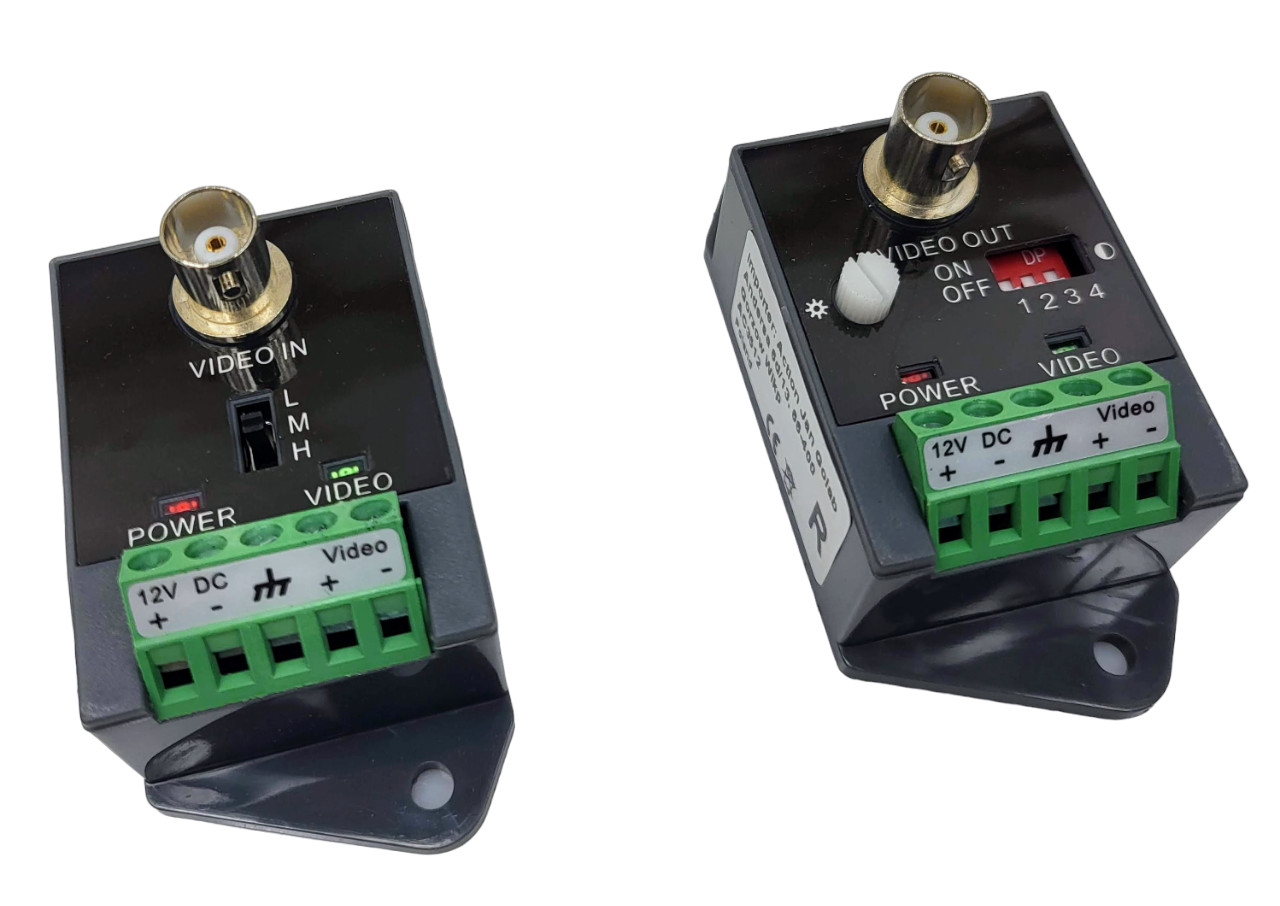

El conjunto de transmisor y receptor activo ACTii AC3512 está diseñado para la transmisión profesional de señales de video desde una cámara mediante un par trenzado UTP (categoría 5 o superior) a distancias muy largas. El dispositivo garantiza la transmisión de la señal de video hasta 2400 metros para cámaras en color y hasta 3000 metros para cámaras en blanco y negro. El sistema es totalmente universal, compatible tanto con la señal analógica tradicional CVBS como con los modernos estándares digitales de alta resolución: AHD, CVI y TVI (2MP, 4MP, 5MP). Gracias al uso de la tecnología de amplificación activa, el dispositivo reduce eficazmente el impacto del ruido y mejora la definición de la imagen al conectarse a grabadores DVR o dispositivos de tipo Quad.
Características principales:
- ✔ El precio incluye un juego completo: Receptor y Transmisor
- ✔ Capacidad de trabajo con dispositivos pasivos (alcance hasta 1000m color / 1500m blanco y negro)
- ✔ Movimiento completo de imagen desde cámaras CCTV en una distancia de hasta 3000 m
- ✔ Protección avanzada integrada contra sobretensiones transitorias
- ✔ Mejora de la definición de la imagen y reducción eficaz del ruido de transmisión
- ✔ Soporte para señales CVBS y digitales AHD, CVI, TVI (2MP, 4MP, 5MP)
- ✔ Conector BNC directo que facilita la conexión con la cámara o el grabador DVR
Señalización y control:
- Diodos LED: El diodo rojo (POWER) informa sobre la alimentación correcta, mientras que el diodo verde señala la detección de una señal de video activa.
- Transmisor: Equipado con un interruptor de alcance de 3 posiciones (L, M, H) que permite la optimización de la señal en función de la longitud del cable.
- Receptor: Dispone de un interruptor de nitidez de 4 posiciones (16 combinaciones de ajustes) y una perilla para el ajuste fluido del brillo de la imagen.
2 Especificación técnica
| Alimentación (Receptor) | DC 12V / 50mA |
| Estándares soportados | AHD, CVI, TVI, CVBS (analógico) |
| Alcance máximo CVBS | 2400m (color), 3000m (B&W) |
| Alcance AHD | 720P: 1200m, 1080P: 900m, 3MP/4MP: 750m |
| Alcance CVI | 720P: 1200m, 1080P: 900m, 3MP/4MP: 750m |
| Alcance TVI | 720P: 1000m, 1080P: 800m, 3MP/4MP: 650m |
| Ancho de banda | DC a 6MHz (Transmisor), 0 a 9MHz (Receptor) |
| Impedancia BNC | 75 Ohm |
| Impedancia UTP | 100 Ohm |
| Tipo de cable | Par trenzado no blindado UTP Cat5 o mejor (24-16 AWG) |
| Conectores (Transmisor/Receptor) | BNC, Terminales de tornillo (Video, Alimentación, Tierra) |
| Temperatura de trabajo | 0°C ... +55°C |
| Dimensiones del producto | 25 x 37 x 75 mm |
| Peso del producto | 64 g |
| Certificados | CE, RoHS |
3 Configuración e instalación
Ajustes del Transmisor (Transmitter)
El transmisor posee un interruptor de modos de transmisión, que debe configurarse según la distancia del cable UTP:
- Modo L (Low): Distancia de 0 a 1400m - 1700m
- Modo M (Medium): Distancia de 1700m a 2000m
- Modo H (High): Distancia superior a 2000m
Ajustes del Receptor (Receiver)
El receptor permite un ajuste preciso de la imagen mediante un interruptor DIP de 4 posiciones y un potenciómetro:
- Nitidez (Focus): Ajuste los interruptores de acuerdo con la tabla de combinaciones adjunta al set (16 modos) para obtener la mejor nitidez para una longitud de cable determinada.
- Brillo (Brightness): Use la perilla para corregir el nivel de brillo de la señal de video, eliminando cualquier oscurecimiento resultante de la resistencia del cable.
Conexión de cables
Conectores del Transmisor:
- - Toma BNC: Entrada de señal desde la cámara
- - Terminales +/-: Alimentación DC 12V
- - Terminales Video: Salida hacia par trenzado UTP
- - Terminal de tierra: Conexión a tierra
Conectores del Receptor:
- - Toma BNC: Salida de señal hacia DVR/Monitor
- - Toma DC (5.5/2.1mm): Alimentación 12V
- - Terminales Video: Entrada desde par trenzado UTP
- - Terminal de tierra: Conexión a tierra
4 Instrucciones de seguridad
Antes de proceder a la instalación, debe familiarizarse con las siguientes reglas:
- Alimentación: El dispositivo requiere una alimentación estable DC 12V. La conexión de una tensión superior o el cambio de polaridad puede dañar permanentemente la electrónica.
- Tierra: Para garantizar una protección completa contra sobretensiones y minimizar las interferencias, se recomienda encarecidamente conectar el terminal de tierra a una instalación de puesta a tierra eficiente.
- Entorno de trabajo: El dispositivo está diseñado para trabajar en interiores. Debe protegerse contra la acción directa de la humedad, la lluvia y temperaturas extremas (superiores a 55°C).
- Cableado: Debe utilizar exclusivamente par trenzado de ordenador de alta calidad (Cat5 o superior). El uso de cables con bajo contenido de cobre (CCA) puede limitar significativamente el alcance y la calidad de la imagen.
- Mantenimiento: Limpiar exclusivamente con un paño seco. Antes de la limpieza, desconecte la alimentación.
5 Contenido del set
- 1x Transmisor activo
- 1x Receptor activo
- 2x Tornillos de montaje
- Instrucciones de montaje detalladas con imágenes
- Embalaje de cartón
