1 Tujuan dan Fungsi

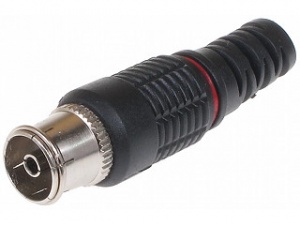

Soket antena (IEC) jenama ACTii, model AC7835, adalah elemen pasif berkualiti tinggi yang direka untuk menamatkan kabel sepaksi dalam pemasangan televisyen (terestrial, kabel) dan radio. Produk ini telah direka untuk memastikan sambungan isyarat yang stabil dan tahan lama antara kabel antena dan peranti penerima.
Terima kasih kepada penggunaan pengapit logam khas pada palam, soket menjamin pegangan yang kukuh dan meminimumkan risiko terputus sambungan secara tidak sengaja atau kehilangan kualiti isyarat. Reka bentuk ini membolehkan pemasangan cepat tanpa perlu menggunakan alat khusus seperti pemateri.
Ciri-ciri utama:
- ✔ Pengapit logam pada palam memastikan pegangan palam yang kukuh dan stabil.
- ✔ Reka bentuk tanpa sambungan – soket tidak memerlukan pematerian semasa pemasangan.
- ✔ Kesejagatan – kemungkinan pemasangan melalui skru atau pematerian pilihan.
- ✔ Kualiti kerja yang tinggi daripada bahan plastik yang tahan lasak berwarna hitam.
- ✔ Pematuhan penuh dengan piawaian Eropah CE dan RoHS.
Maklumat set:
Pembungkusan mengandungi 2 keping soket antena, yang membolehkan penyediaan lengkap penamatan untuk satu atau dua kabel sepaksi.
2 Spesifikasi Teknikal
| Model | ACTii AC7835 |
| EAN | 6931240078358 |
| Jenis soket | Soket antena (IEC) |
| Bahan perumah | Plastik |
| Warna | Hitam |
| Kaedah pemasangan kabel | Skru (tidak memerlukan pematerian) atau dipateri |
| Dimensi produk | 10 x 10 x 50 mm (D x L x T) |
| Berat produk | 10 g |
| Sijil | CE, RoHS |
| Kandungan set | 2x soket antena |
3 Arahan Pemasangan dan Sambungan
Pemasangan soket yang betul adalah kunci untuk mengekalkan kejelasan isyarat dan mengelakkan gangguan. Ikuti langkah-langkah di bawah:
Langkah 1: Penyediaan kabel
Tanggalkan penebat luaran daripada kabel sepaksi sepanjang kira-kira 15 mm. Lipat jalinan (skrin) kabel ke luar, ke atas penebat. Kemudian, tanggalkan penebat daripada dawai tengah (teras) sepanjang kira-kira 5-7 mm.
Langkah 2: Pemasangan dalam soket
Buka perumah plastik soket dan luncurkannya ke atas kabel. Longgarkan skru yang memegang dawai tengah di dalam soket. Masukkan teras kabel ke dalam lubang yang sesuai dan ketatkan skru, pastikan sambungan adalah kukuh.
Langkah 3: Melindungi skrin
Pastikan jalinan kabel bersentuhan dengan pengapit logam soket. Ketatkan pengapit supaya ia memegang kabel dengan selamat dan memastikan kesinambungan jisim (perisai). Ini perlu untuk melindungi daripada gangguan elektromagnet.
Langkah 4: Pemasangan perumah
Luncurkan perumah plastik kembali ke mekanisme soket dan skrukannya. Periksa sama ada kabel tidak terkeluar daripada soket apabila ditarik sedikit.
4 Keselamatan dan Penyelenggaraan
Peraturan keselamatan:
- Produk ini bertujuan semata-mata untuk penghantaran isyarat RF (radio) voltan rendah. Jangan sambungkannya ke rangkaian kuasa 230V!
- Pemasangan hendaklah dilakukan semasa bekalan kuasa peranti penerima (televisyen, penala) diputuskan untuk mengelakkan risiko lonjakan kuasa.
- Lindungi produk daripada sentuhan terus dengan air dan kelembapan. Soket ini direka untuk kegunaan dalaman.
- Pastikan dawai tengah kabel tidak bersentuhan dengan jalinan (skrin), kerana ini akan menyebabkan litar pintas dan kehilangan isyarat.
- Sekiranya berlaku kerosakan mekanikal pada perumah, soket harus diganti dengan yang baru.
Penyelenggaraan:
Produk ini tidak memerlukan penyelenggaraan khusus. Jika perlu, perumah boleh dibersihkan dengan kain kering. Secara berkala, periksa sama ada sambungan kabel tidak menjadi longgar akibat getaran atau pergerakan peranti.
5 Pematuhan dan Ekologi
Produk ini mempunyai sijil CE, yang bermaksud pematuhan dengan arahan Kesatuan Eropah mengenai keselamatan penggunaan dan perlindungan kesihatan. Pematuhan dengan arahan RoHS menjamin bahawa tiada bahan berbahaya kepada alam sekitar (seperti plumbum atau merkuri) digunakan dalam pengeluaran.
Peralatan elektronik terpakai dan aksesorinya tidak boleh dibuang bersama sisa isi rumah. Ia harus diserahkan ke pusat pengumpulan dan kitar semula yang sesuai.
