INSTRUKCJA OBSŁUGI

1 Bestimmung und Funktionen

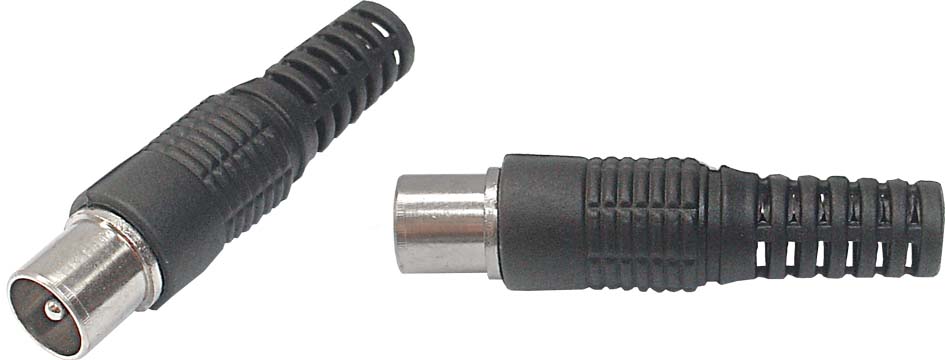

Der Antennenstecker (IEC) der Marke ACTii, Modell AC7834, ist ein hochwertiges passives Bauteil für den Abschluss von Koaxialkabeln in Fernseh- (DVB-T2, Satellit) und Radioinstallationen. Das Produkt wurde entwickelt, um eine stabile und dauerhafte Verbindung zwischen dem Antennenkabel und der Buchse am Fernsehgerät, Tuner oder Verstärker zu gewährleisten. Das robuste schwarze Kunststoffgehäuse sorgt für eine ansprechende Optik und Beständigkeit gegen mechanische Beschädigungen.

Hauptmerkmale:

• ✔ Robuste Verarbeitung für eine lange Lebensdauer des Anschlusses.
• ✔ Werkzeugloses Design – der Stecker erfordert kein Löten, was die Montage erheblich beschleunigt.
• ✔ Montagevielfalt – Verbindung durch Verschrauben möglich, optional auch verlötbar für maximale Leitfähigkeit.
• ✔ Kompatibel mit handelsüblichen 75 Ohm Koaxialkabeln.
• ✔ Das Set enthält 2 Stück, ideal für den beidseitigen Kabelabschluss oder als Ersatzteil.

2 Technische Spezifikation

3 Montageanleitung

Um den Stecker korrekt am Koaxialkabel zu montieren, folgen Sie diesen Schritten:

1. Kabelvorbereitung: Entfernen Sie etwa 15 mm der äußeren Isolierung des Koaxialkabels, ohne das Geflecht (Schirm) zu beschädigen.
2. Schirmung: Klappen Sie das Geflecht und die Aluminiumfolie nach hinten über die verbleibende äußere Isolierung.
3. Freilegen des Mittelleiters: Entfernen Sie etwa 10 mm der inneren Isolierung (Dielektrikum), um den Kupfer-Mittelleiter freizulegen.
4. Steckermontage: Schrauben Sie das Kunststoffgehäuse des Steckers ab und führen Sie es auf das Kabel. Schieben Sie den Mittelleiter in die Öffnung des Metallstiftes des Steckers.
5. Sicherung: Ziehen Sie die Schraube zur Fixierung des Mittelleiters fest (sofern das Modell eine Schraubklemme besitzt) oder stellen Sie sicher, dass der Leiter fest sitzt. Drücken Sie die Metalllaschen des Steckers auf das Kabelgeflecht, um Masse und mechanische Stabilität zu gewährleisten.
6. Abschluss: Schieben Sie das Kunststoffgehäuse auf den Metallteil des Steckers und schrauben Sie es bis zum Anschlag fest.

4 Sicherheit und Wartung

Sicherheitsregeln:

• Das Produkt ist ausschließlich für die Übertragung von Niederspannungssignalen in Antennenanlagen bestimmt. Nicht an das 230V-Stromnetz anschließen!
• Die Montage darf nur bei unterbrochener Stromzufuhr vom TV-Gerät oder Tuner erfolgen.
• Stellen Sie sicher, dass keine Drähte des Schirmgeflechts den Mittelleiter berühren – ein Kurzschluss kann zum Signalverlust oder zur Beschädigung des Antennenverstärkers führen.
• Vor direkter Nässe und Feuchtigkeit schützen, sofern der Anschluss nicht zusätzlich durch eine hermetische Abdeckung geschützt ist.

Wartung:

Der Stecker ist ein passives Gerät und erfordert keine spezielle Wartung. Bei Verschlechterung der Bildqualität prüfen Sie, ob sich die Schraubverbindung gelockert hat oder der Kupferleiter oxidiert ist.

5 Fehlerbehebung
