1 วัตถุประสงค์และฟังก์ชัน

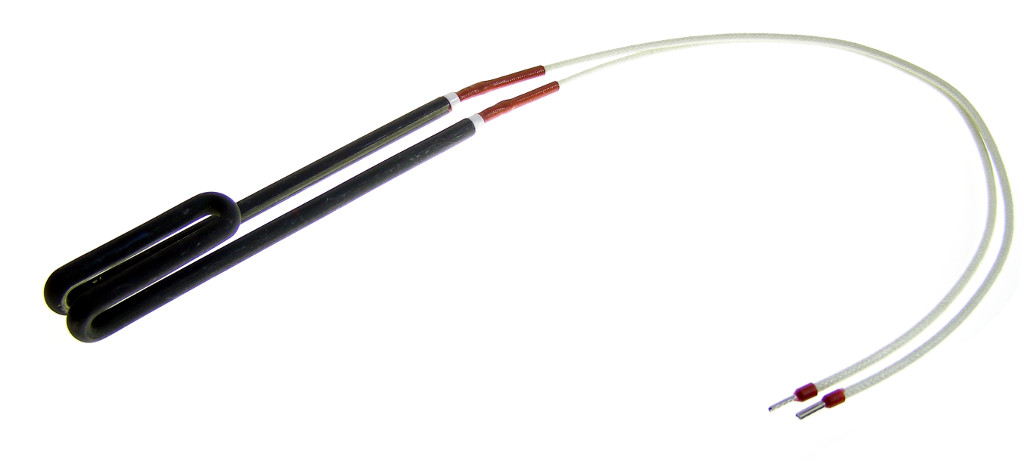

ตัวจุดไฟ ACTii AC8406 เป็นอุปกรณ์ทำความร้อนไฟฟ้าคุณภาพสูงขนาด 370W ที่ออกแบบมาเป็นพิเศษสำหรับการจุดเชื้อเพลิงชีวมวล โดยเฉพาะเม็ดไม้ (pellet) ในหม้อต้มและหัวเผาความร้อนสมัยใหม่ อุปกรณ์นี้เป็นส่วนประกอบสำคัญของระบบจุดระเบิดอัตโนมัติ ช่วยให้กระบวนการเผาไหม้เริ่มต้นได้อย่างรวดเร็วและเชื่อถือได้ ด้วยโครงสร้างที่แข็งแรงและอัตราส่วนพื้นที่ทำความร้อนต่อกำลังไฟฟ้าที่เหมาะสม ฮีตเตอร์จึงมีความทนทานเป็นเลิศและมีอายุการใช้งานยาวนาน ซึ่งเป็นสิ่งสำคัญสำหรับระบบทำความร้อนที่ต้องการรอบการจุดไฟบ่อยครั้ง
คุณสมบัติหลัก:
- ✔ กำลังไฟสูง 370W ช่วยให้จุดเชื้อเพลิงได้อย่างรวดเร็ว
- ✔ การผลิตที่แข็งแรงทนทานต่ออุณหภูมิสูง
- ✔ ความทนทานทางกลและความร้อนสูง
- ✔ พื้นที่ทำความร้อนที่ได้รับการปรับปรุงเพื่อป้องกันการเสื่อมสภาพก่อนเวลาอันควร
- ✔ รองรับการใช้งานอย่างกว้างขวางกับหม้อต้มแบรนด์ Kostrzewa และหัวเผาเม็ดไม้ทั่วไปอื่นๆ
ความเข้ากันได้:
ฮีตเตอร์นี้ถูกออกแบบมาสำหรับอุปกรณ์ทำความร้อนหลากหลายรุ่น โดยเฉพาะหม้อต้ม Kostrzewa (รุ่นมาตรฐานและ LUXURY) และหัวเผา Platinium Bio สามารถใช้งานร่วมกับรุ่นต่างๆ ได้แก่:
- • Compact Bio / Mini Bio / Twin Bio
- • EEI PELLETS / TWIN AGRO
- • MINI BIO B / MINI BIO NE / TWIN BIO NE
- • TWIN BIO COMPACT NE
- • Agromatic 35 kW
- • Platinum Bio 1 (16 kW, 24 kW, 32 kW, 40 kW)
- • Platinum Bio 2 (50 kW, 100 kW, 150 kW, 200 kW, 300 kW)
- • Platinum Bio VG (12 kW, 16 kW, 24 kW, 35 kW)
- • Twin Bio Luxury (24 kW, 32 kW)
2 ข้อมูลจำเพาะทางเทคนิค
| แรงดันไฟฟ้า | AC 220-240V ~ 50/60 Hz |
| กำลังไฟฟ้า | 370W |
| ความยาวฮีตเตอร์ | 140 มม. |
| ขนาดหน้าตัด | 18 x 18 มม. |
| ความยาวสายไฟ | 350 มม. |
| ความยาวส่วนเกลียว | 57 มม. |
| น้ำหนักผลิตภัณฑ์ | 110 กรัม |
| การรับรอง | CE, RoHS |
| การรับประกัน | 12 เดือน |
3 คำแนะนำด้านความปลอดภัย
ข้อควรระวัง: เสี่ยงต่อไฟฟ้าช็อตและแผลไหม้!
- การติดตั้งและการเปลี่ยนฮีตเตอร์ควรดำเนินการโดยผู้ที่มีใบอนุญาตไฟฟ้าที่เหมาะสมเท่านั้น
- ก่อนดำเนินการบำรุงรักษาใดๆ ต้องถอดปลั๊กหม้อต้มออกจากแหล่งจ่ายไฟเสมอ
- ในขณะทำงานและทันทีหลังจากนั้น ฮีตเตอร์จะมีอุณหภูมิสูงมาก ห้ามสัมผัสฮีตเตอร์ก่อนที่จะเย็นตัวลงสนิท
- ป้องกันสายไฟจากการสัมผัสกับชิ้นส่วนที่ร้อนของหัวเผาโดยตรง
- ห้ามใช้ฮีตเตอร์หากพบว่าฉนวนสายไฟเสียหายหรือฮีตเตอร์แตกร้าว
ผลิตภัณฑ์เป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวด CE และข้อกำหนด RoHS ซึ่งรับประกันว่าไม่มีสารอันตรายและมีคุณภาพการผลิตสูงตามมาตรฐานยุโรป
4 การติดตั้งและการบำรุงรักษา
การติดตั้งอุปกรณ์:
- การตรวจสอบขนาด: ก่อนติดตั้ง ตรวจสอบให้แน่ใจว่าขนาดของฮีตเตอร์เดิมใกล้เคียงกับรุ่น AC8406 (140x18x18 มม.)
- การถอดออก: นำตัวจุดไฟที่ใช้งานไม่ได้ออกจากช่องใส่หัวเผา โดยถอดสายไฟออกจากขั้วต่อตัวควบคุมของหม้อต้มก่อน
- การทำความสะอาดช่องติดตั้ง: กำจัดเศษเถ้าและคราบเขม่าจากท่อติดตั้งที่ฮีตเตอร์วางอยู่ เพื่อให้อากาศไหลเวียนได้ดีขึ้นและยืดอายุการใช้งานของชิ้นส่วนใหม่
- การติดตั้ง: ใส่ฮีตเตอร์ใหม่เข้าไปในรู โดยให้ความสนใจกับส่วนเกลียว (57 มม.) เพื่อยึดตัวจุดไฟให้แน่น
- การเชื่อมต่อไฟฟ้า: เชื่อมต่อสายไฟ (350 มม.) เข้ากับขั้วต่อที่เหมาะสมในตัวควบคุมตามแผนภาพการติดตั้งของหม้อต้ม ขั้วไฟฟ้าสำหรับไฟฟ้ากระแสสลับ (AC) ไม่มีผล เว้นแต่คู่มือหม้อต้มจะระบุไว้เป็นอย่างอื่น
การบำรุงรักษาและการใช้งาน:
เพื่อให้แน่ใจว่าฮีตเตอร์มีอายุการใช้งานยาวนานที่สุด ขอแนะนำให้:
- ทำความสะอาดหัวเผาจากเถ้าอย่างสม่ำเสมอ เนื่องจากเถ้าอาจปิดกั้นการระบายความร้อนจากพื้นผิวฮีตเตอร์
- ใช้เม็ดไม้คุณภาพสูงที่ไม่ก่อให้เกิดตะกรันสะสมรอบๆ องค์ประกอบจุดไฟ
- ตรวจสอบการเชื่อมต่อทางไฟฟ้าเป็นระยะเพื่อป้องกันการหลวมหรือเกิดออกไซด์
5 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | วิธีแก้ปัญหา |
|---|---|---|
| หม้อต้มไม่จุดเชื้อเพลิงเม็ดไม้ | ฮีตเตอร์เสียหรือไม่มีไฟเข้า | ตรวจสอบฟิวส์ที่ตัวควบคุมและความต้านทานของฮีตเตอร์ด้วยมิเตอร์ |
| มีควันขณะจุดไฟ | ช่องใส่ตัวจุดไฟสกปรก | ทำความสะอาดท่อติดตั้งและช่องลมในหัวเผา |
| ฮีตเตอร์ขาดบ่อย | ขาดการระบายความร้อนด้วยอากาศ | ตรวจสอบให้แน่ใจว่าพัดลมเป่าทำงานอย่างถูกต้องระหว่างช่วงการจุดไฟ |
