1 Destinação e Funções

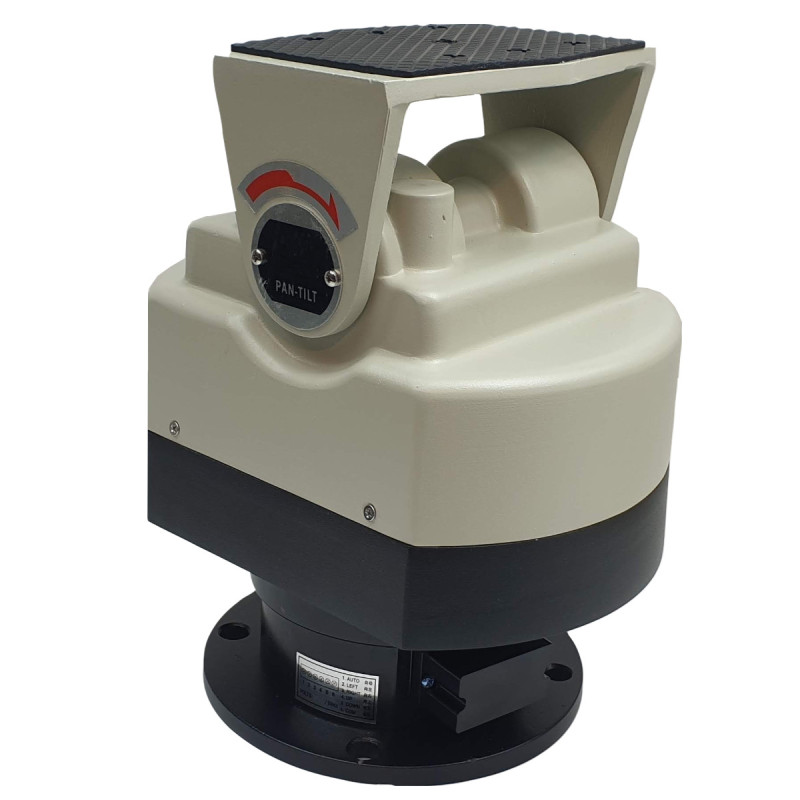

A mesa giratória externa do tipo PAN TILT com controlador RS485 integrado foi projetada para aplicações profissionais em sistemas de TV de circuito fechado (CCTV), sistemas de rastreamento para painéis solares fotovoltaicos e para o posicionamento preciso de diversos tipos de dispositivos externos, como antenas, visores noturnos, sensores, refletores e iluminação.
O dispositivo utiliza um motor síncrono de precisão que garante posicionamento exato e uma função de ajuste automático de limites de rotação. A construção feita por extrusão de liga de alumínio garante a maior resistência mecânica e total resistência a condições ambientais extremas, incluindo corrosão, ventos fortes, água e substâncias ácidas. O decodificador RS485 integrado suporta diversos protocolos de comunicação, caracterizando-se por baixo consumo de energia e alta resistência a interferências.
Principais características:
- ✔ Tipo: Mesa Giratória Externa de alta resistência
- ✔ Ampla faixa de rotação: Horizontal 350°, Vertical 70°
- ✔ Controlador RS-485 integrado suportando a mesa e lentes MOTO-ZOOM
- ✔ Saída de energia integrada: 12V DC para câmera e/ou lente
- ✔ Funções avançadas: Limitação do ângulo de rotação, função de varredura (rotações cíclicas direita-esquerda)
- ✔ Carga máxima: até 25 kg (horizontal)
- ✔ Proteção contra falta de energia e saídas de controle auxiliares
Aplicação prática:
A mesa giratória é uma solução ideal para serviços de fronteira, prisões, polícia e canteiros de obras. Permite um aumento significativo do campo de visão de uma câmera estacionária. Em combinação com lentes do tipo "moto-zoom", possibilita o rastreamento preciso de eventos e a percepção de detalhes que são inalcançáveis para câmeras fixas.
2 Especificação Técnica
| Material da carcaça | Alumínio, ABS |
| Ambiente de trabalho | Externo / Interno; Temp: -25°C ~ +60°C; Umidade <90% |
| Faixa de rotação | Horizontal: 350°, Vertical: 70° |
| Velocidade de rotação | Horizontal: 7°/s, Vertical: 2°/s |
| Carga máxima | Horizontal: 25kg, Vertical: 12kg |
| Alimentação de entrada | 24V AC |
| Consumo de energia | 15W |
| Saída de energia da câmera | 12V DC (transformador embutido) |
| Padrão RS-485 | Protocolo: PELCO-D, Velocidade: 2400, Endereço: 1 (padrão) |
| Dimensões do produto | 190 x 190 x 260 mm |
| Peso | 3067 g |
| Certificados | CE, ROHS |
3 Instalação e Cabeamento
O dispositivo possui chicotes de cabos e um terminal na parte inferior da carcaça. Siga rigorosamente o esquema de conexões abaixo:
Conector Principal do Terminal (Parte inferior da carcaça):
- Pino 1 & 2: Entrada de alimentação 24V AC
- Pino 3: RS485 + (Dados de controle)
- Pino 4: RS485 - (Dados de controle)
- Pino 5: Vídeo + (Sinal de vídeo passante)
- Pino 6: Vídeo - (Massa do sinal de vídeo)
Chicote para Câmera/Lente (6 fios):
- Pino 1 (Preto): 12V DC - (Alimentação da câmera)
- Pino 2 (Vermelho): 12V DC + (Alimentação da câmera)
- Pino 3 (Laranja): Zoom (Controle da lente)
- Pino 4 (Amarelo): Foco (Controle da lente)
- Pino 5 (Verde): Íris (Controle da lente)
- Pino 6 (Azul): COM (Massa comum de controle)
Chicote de Alimentação e Auxiliar (4 fios):
- Pino 1 (Amarelo) & Pino 2 (Laranja): Entrada 24V AC
- Pino 3 (Vermelho) & Pino 4 (Preto): AUX (Saídas auxiliares)
4 Configuração RS-485
Dentro do dispositivo existem interruptores DIP (Decoding Switch) usados para definir os parâmetros de comunicação.
DECODER TD (8 interruptores)
Usado para definir:
- Endereço do dispositivo (Address code)
- Velocidade de transmissão (Baud rate)
FUNCT (4 interruptores)
Usado para selecionar:
- Protocolo de comunicação (por exemplo, PELCO-D, PELCO-P)
Nota: As configurações padrão são: Protocolo PELCO-D, Velocidade 2400 bps, Endereço 1. As alterações devem ser feitas com a energia desligada.
5 Instruções de Segurança
Regras de segurança importantes:
- Alimentação: O dispositivo requer alimentação de 24V AC. A conexão de voltagem superior ou corrente contínua (DC) à entrada principal pode danificar permanentemente a eletrônica.
- Montagem: Devido ao peso do dispositivo (mais de 3kg) e à carga permitida (até 25kg), a mesa giratória deve ser montada em um suporte ou estrutura estável e resistente.
- Condições Atmosféricas: Apesar da alta resistência, certifique-se de que todos os prensa-cabos e vedações estejam corretamente apertados para evitar a entrada de umidade na carcaça.
- Manutenção: Antes de realizar qualquer trabalho de manutenção ou alteração nas configurações dos interruptores DIP, desconecte obrigatoriamente a energia.
- Sobrecarga: Não exceda a carga máxima vertical (12kg) e horizontal (25kg). A sobrecarga pode levar à queima dos motores síncronos.
