INSTRUKCJA OBSŁUGI

1 Doel en functies

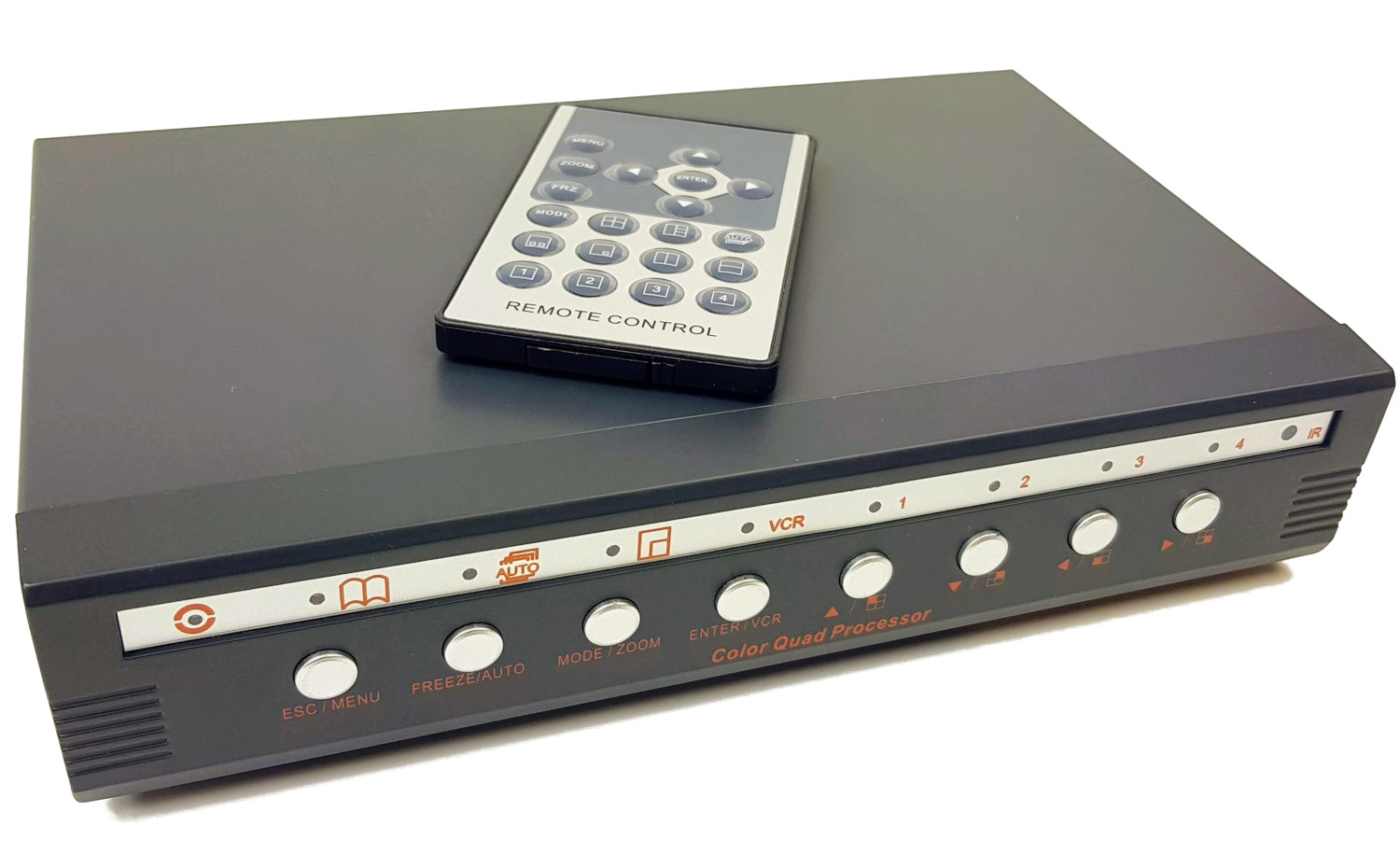

De ACTii AC8247 QUAD-beeldverdeler is een geavanceerd apparaat dat is ontworpen voor CCTV-beveiligingssystemen. Het maakt de integratie van signalen van maximaal vier camera's mogelijk en geeft deze weer op één monitor of televisie in verschillende schermindelingen. Het apparaat is volledig compatibel met zowel moderne digitale standaarden (AHD, TVI, CVI) als het klassieke analoge systeem (CVBS), waardoor het een uiterst veelzijdige oplossing is voor bewakingssystemen.

De voornaamste taak van de verdeler is het mogelijk maken van real-time meekijken vanaf meerdere observatiepunten, waarbij een hoge resolutie tot 1080p (Full HD) wordt geboden via HDMI of VGA. Het apparaat is uitgerust met een reeks functies om toezicht te vergemakkelijken, zoals digitale zoom, beeldbevriezing (pauze) en een geluidswaarschuwingssysteem in geval van verlies van het videosignaal.

Belangrijkste kenmerken:

• ✔ Mogelijkheid om tot 4 camera's tegelijk aan te sluiten met een schermindeling in 4 delen.
• ✔ Ondersteuning voor een breed scala aan standaarden: digitaal AHD, TVI, CVI en analoog CVBS.
• ✔ Veelzijdige video-uitgangen: 2x TV-OUT (BNC), VGA en HDMI met een resolutie tot 1920x1080.
• ✔ Dubbel controlesysteem: via de meegeleverde afstandsbediening of de knoppen op het voorpaneel.
• ✔ Geavanceerde werkmodi: 4-delig, 2-delig, volledig scherm, PIP-functie (beeld-in-beeld).
• ✔ Automatische cameraschakelfunctie (sequentie) met instelbare weergavetijd.
• ✔ Digitale ZOOM-functie waarmee u een geselecteerd beeldfragment kunt vergroten.
• ✔ Geluidsalarm dat waarschuwt bij signaalverlies van een van de camera's.

2 Technische specificaties

3 Handleiding en werkmodi

Weergaveconfiguratie:

Het apparaat biedt flexibele weergavemodi die op elk moment kunnen worden gewijzigd:

• QUAD-modus: Het scherm is verdeeld in vier gelijke delen en geeft het beeld van alle camera's tegelijkertijd weer.
• Modus Volledig scherm: Weergave van het beeld van één geselecteerde camera op het volledige schermoppervlak.
• PIP-functie (Picture-in-Picture): Hiermee kunt u de hoofdcamera op het volledige scherm bekijken terwijl een kleiner venster van een andere camera in de hoek wordt weergegeven.
• AUTO-modus: Automatische sequentiële schakeling tussen camera's. De weergavetijd van elk kanaal kan individueel in het menu van het apparaat worden ingesteld.

Geavanceerde functies:

• Digitale ZOOM: In de modus Volledig scherm activeert het indrukken van de ZOOM-knop de vergroting. Navigatie over het vergrote beeld vindt plaats met de pijltjestoetsen op de afstandsbediening of het voorpaneel.
• Beeldbevriezing (Freeze): Hiermee kunt u het huidige beeldframe van een geselecteerde camera pauzeren voor nauwkeurige analyse.
• Alarm bij signaalverlies: Als een camera wordt losgekoppeld of de kabel beschadigd raakt, laat de verdeler een geluidssignaal horen om de operator op de storing te wijzen.

4 Veiligheidsinstructies
