1 Zweck und Funktionen

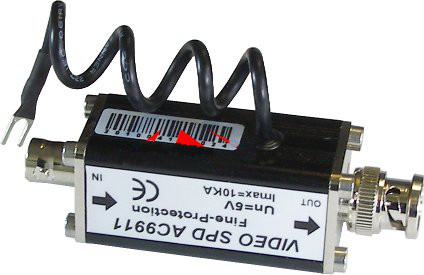

Der professionelle zweistufige BNC-Überspannungsschutz ACTii AC9911 wurde für den effektiven Schutz von Geräten in CCTV-Systemen, Satelliten- und terrestrischen Fernsehsystemen entwickelt. Das Gerät stellt ein Schlüsselelement zum Schutz der Videoinfrastruktur dar und eliminiert wirksam die Auswirkungen von atmosphärischen Entladungen und induzierten Überspannungen in 75-Ohm-Koaxialkabeln. Dank der fortschrittlichen Schutzschaltung schützt das Gerät empfindliche Komponenten wie Kameras und Rekorder vor kostspieligen Ausfällen und Stillstandzeiten im Überwachungssystem.
Hauptmerkmale:
- ✔ Effektiver Überspannungsschutz für BNC-Koaxialleitungen 75 Ohm
- ✔ Nennableitstoßstrom 5KA, maximal 10KA (8/20us)
- ✔ Zweistufige Schutzschaltung mit blitzschneller Ansprechzeit von 1ns
- ✔ Solides, abschirmendes Gehäuse aus hochwertigem Aluminium
- ✔ Vernachlässigbare Dämpfung von 0,2 dB beeinträchtigt nicht die Qualität des übertragenen Bildes
Funktionsprinzip und Konstruktion:
Das Gerät nutzt ein zweistufiges Schutzsystem, das eine schnelle Reaktionszeit mit hoher Ableitfähigkeit elektrischer Ladungen kombiniert. Das solide Aluminiumgehäuse schützt die internen Komponenten nicht nur mechanisch, sondern bietet auch eine hervorragende Abschirmung gegen elektromagnetische Störungen. Der Überspannungsschutz ist passiv und erfordert keine externe Stromversorgung, was die Integration in bestehende Systeme erleichtert.
2 Technische Spezifikation
| Anschlüsse | BNC-Stecker, BNC-Buchse 75 OHM |
| Nennableitstoßstrom (In) | 5KA |
| Maximaler Ableitstoßstrom (Imax) | 10KA (8/20us) |
| Schutzspannung (Up) | 15V |
| Nennspannung (Un) | 5V |
| Dauerbetriebsspannung (Uc) | 10V |
| Einfügedämpfung | 0.2dB |
| Übertragungsgeschwindigkeit | 10Mbps |
| Ansprechzeit (Ta) | 1nS |
| Arbeitstemperatur | -25°C bis +65°C |
| Arbeitsfeuchtigkeit | bis 95% |
| Normkonformität | IEC61643-21: 2000 |
| Erdung | Erforderlich (Erdungskabel im Lieferumfang) |
| Produktabmessungen | 55 x 25 x 25 mm |
| Produktgewicht | 72 g |
3 Installations- und Anschlussanleitung
Für maximalen Schutz sollte der Überspannungsschutz so nah wie möglich am geschützten Gerät (z. B. DVR-Rekorder oder Kamera) installiert werden.
Installationsschritte:
- Schalten Sie die Stromversorgung des CCTV-Systems aus, bevor Sie mit der Montage beginnen.
- Verbinden Sie das von der Kamera kommende Koaxialkabel mit der BNC-Buchse am Schutzgerät.
- Schließen Sie den BNC-Stecker des Schutzgeräts direkt an den Videoeingang des Rekorders oder Monitors an (oder umgekehrt, falls eine Kamera geschützt wird).
- UNBEDINGT das Erdungskabel (gelb-grün) an eine Erdungsschiene oder einen Punkt mit niedriger Impedanz anschließen. Eine fehlende korrekte Erdung verhindert die Ableitung der Ladung und macht den Schutz wirkungslos.
- Stellen Sie sicher, dass alle Verbindungen fest und gut sitzend sind.
Wichtiger Hinweis: Bei weitläufigen Außeninstallationen wird die Verwendung von zwei Überspannungsschutzgeräten empfohlen – eines an der Kamera und eines am Rekorder –, um die Übertragungsleitung vollständig zu schützen.
4 Sicherheitshinweise (EU-Konformität)
- Das Gerät muss von qualifiziertem Fachpersonal gemäß den geltenden elektrischen Normen installiert werden.
- Der Schutz ist ausschließlich für den Betrieb in Niederspannungssignalleitungen (CCTV/BNC) vorgesehen. Er darf nicht an AC-Stromversorgungsleitungen angeschlossen werden.
- Vor der Installation ist zu prüfen, ob das Gehäuse mechanische Schäden aufweist.
- Überprüfen Sie regelmäßig den Zustand der Erdungsverbindung, insbesondere nach heftigen Gewittern.
- Im Falle einer Schutzauslösung (starke Entladung) kann der Überspannungsschutz beschädigt werden, während er das Endgerät schützt. Wenn nach einem Gewitter das Signal verloren geht, prüfen Sie die Durchgängigkeit des Schutzgeräts und tauschen Sie es bei Bedarf gegen ein neues aus.
- Vor direkten extremen Wetterbedingungen schützen, sofern es nicht in einer dichten Montagebox platziert ist (Feuchtigkeit über 95%).
5 Inhalt des Sets
- ✔ 1x BNC-Überspannungsschutz ACTii AC9911
- ✔ 1x Kurzanleitung
- ✔ 1x Kartonverpackung
