1 Namjena i funkcije

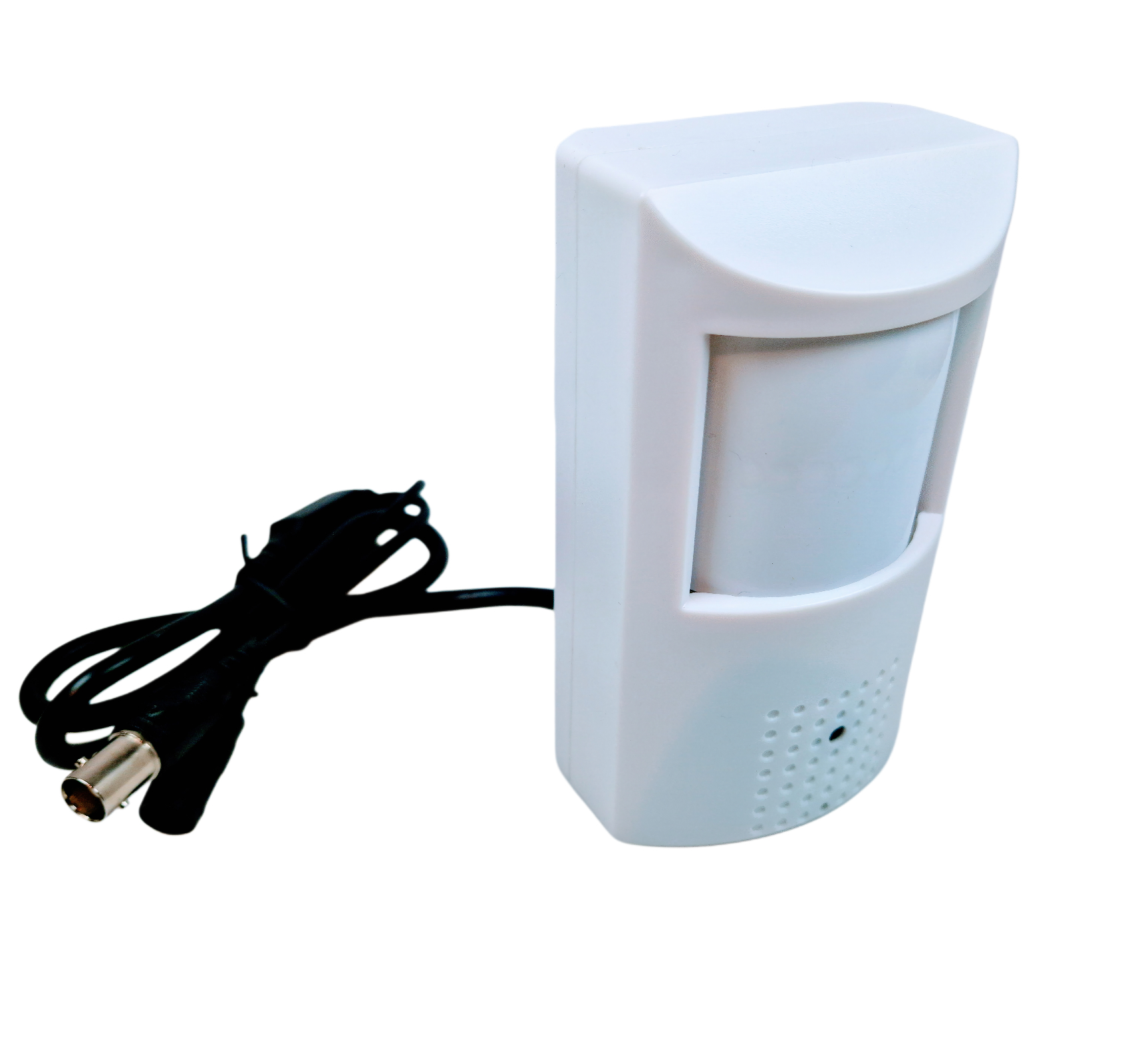

CCTV kamera ACTii AC2778 je napredni uređaj za nadzor, diskretno skriven u kućištu koje vjerno imitira standardni PIR detektor pokreta. Proizvod je dizajniran za nenametljiv nadzor uredskih, prodajnih i stambenih prostora, gdje je ključno održavanje estetike i diskrecije. Opremljena modernim 1/3" CMOS senzorom i čipsetom FH8537H, kamera pruža sliku visoke Full HD rezolucije 1920x1080, što omogućuje preciznu identifikaciju osoba i događaja.
Uređaj karakterizira iznimna svestranost zahvaljujući podršci za četiri standarda video prijenosa: AHD, HD-TVI, HD-CVI te analogni CVBS (PAL). Dodatna prednost je ugrađeni mikrofon koji omogućuje snimanje zvuka u TVI i CVI standardima. Zahvaljujući primjeni infracrvenih dioda valne duljine 940nm koje su nevidljive ljudskom oku, kamera učinkovito nadzire područje u potpunom mraku na udaljenosti do 20 metara, ne otkrivajući pri tome svoju prisutnost.
Glavne značajke:
- ✔ Diskretno kućište koje imitira PIR senzor, idealno za skrivenu montažu.
- ✔ Visoka kvaliteta slike Full HD zahvaljujući 1/3" CMOS senzoru i FH8537H čipsetu.
- ✔ Podrška za četiri video standarda: AHD, HD-TVI, HD-CVI, CVBS.
- ✔ Ugrađene, potpuno nevidljive infracrvene diode 940nm (48 komada).
- ✔ Mehanički infracrveni filtar (ICR) koji osigurava prirodne boje danju i visoku osjetljivost noću.
- ✔ OSD izbornik i podrška za UTC (Up The Coax) kontrolu izravno sa snimača.
- ✔ Ugrađeni mikrofon koji prenosi zvuk u CVI i TVI standardima.
- ✔ Široki kut gledanja od 78° zahvaljujući objektivu od 3,7mm.
Prednosti mehaničkog ICR filtra:
Kamera je opremljena mehanički pomičnim infracrvenim filtrom (ICR). Pri dnevnom svjetlu ovaj filtar blokira infracrveni pojas, što sprječava izobličenje boja (npr. sivilo zelenila). U noćnom načinu rada filtar se automatski uklanja, što omogućuje senzoru da u potpunosti iskoristi svjetlost IR dioda 940nm, značajno poboljšavajući svjetlinu i oštrinu slike u mraku.
2 Tehnička specifikacija
| Senzor | 1/3" CMOS |
| Čipset | FH8537H |
| Rezolucija | 1920x1080 (Full HD), CVBS: PAL 576 linija |
| Osjetljivost | 0.01 Lux |
| Objektiv | 3.7mm (kut gledanja 78°) |
| Video standardi | AHD, HD-TVI, HD-CVI, CVBS (promjenjivi) |
| Audio | Podrška za CVI/TVI (AHD/CVBS bez audija) |
| IR osvjetljenje | 48 dioda 940nm (domet do 20m) |
| IR filtar | Mehanički ICR |
| OSD izbornik / UTC | Da / Da |
| Materijal kućišta | ABS plastika (bijela boja) |
| Radna temperatura | -30°C do +55°C |
| Napajanje | DC 12V 250mA (utičnica 2,1mm/5,5mm) |
| Dimenzije proizvoda | 43 x 69 x 120 mm |
| Težina | 200 g |
| Duljina kabela | 65 cm |
3 Instalacija i povezivanje
Fizička montaža:
Kamera je namijenjena za unutarnju montažu. U kompletu se nalazi stativ (nosač) koji omogućuje rotaciju kamere u bilo kojem smjeru i pod bilo kojim kutom, što omogućuje optimalno postavljanje vidnog polja. Kućište tipa PIR treba montirati na visinu tipičnu za senzore pokreta (cca 2,1m - 2,4m) kako bi se zadržala potpuna diskrecija.
Električno povezivanje:
- Video: Povežite BNC konektor kamere s video ulazom na snimaču (DVR) pomoću koaksijalnog kabela ili upletene parice uz upotrebu odgovarajućih video transformatora.
- Napajanje: Kamera zahtijeva stabilizirano napajanje istosmjerne struje DC 12V s minimalnom strujom od 250mA. Priključak napajanja je standardna utičnica 2,1mm/5,5mm (plus unutra).
- Audio: Zvuk se prenosi istim kabelom kao i video signal (u TVI/CVI standardima). Provjerite podržava li vaš snimač funkciju "Audio over Coax".
4 Konfiguracija i OSD izbornik
Kamera ima ugrađen izbornik na zaslonu (OSD), koji omogućuje prilagodbu parametara slike uvjetima u prostoriji. Upravljanje izbornikom vrši se pomoću funkcije UTC (Up The Coax) izravno s razine DVR snimača.
Dostupne postavke:
- Način rada: Odabir standarda (AHD, CVI, TVI, CVBS).
- WDR: Široki dinamički raspon (poboljšanje vidljivosti u kontrastnim scenama).
- DNR: Digitalna redukcija šuma.
- Svjetlina / Kontrast / Oštrina: Osnovna korekcija slike.
- Boja: Podešavanje zasićenosti i balansa bijele (WB).
- Dan/Noć: Postavke dnevnog/noćnog načina rada i praga prebacivanja.
- AE: Automatski zatvarač.
5 Sigurnost i održavanje
Sigurnosna pravila:
- Uređaj je namijenjen isključivo za upotrebu u zatvorenim prostorima. Ne izlagati atmosferskim oborinama ili pretjeranoj vlazi.
- Koristite isključivo napajanja s parametrima u skladu sa specifikacijom (DC 12V). Korištenje višeg napona može trajno oštetiti kameru.
- Ne dodirujte objektiv prstima. U slučaju prljavštine, čistite nježno mekom krpicom od mikrofibre.
- Instalaciju treba obaviti kvalificirano tehničko osoblje u skladu sa sigurnosnim standardima električne energije koji vrijede u EU.
- Ne otvarajte kućište kamere – unutra nema dijelova koje korisnik može servisirati. Otvaranje kućišta rezultira gubitkom jamstva.
Sadržaj kompleta:
- ■ 1x Kamera skrivena u PIR kućištu
- ■ 1x Montažni nosač (stativ)
- ■ 1x Upute za uporabu
- ■ Kartonska ambalaža
