1Objetivo e Funções

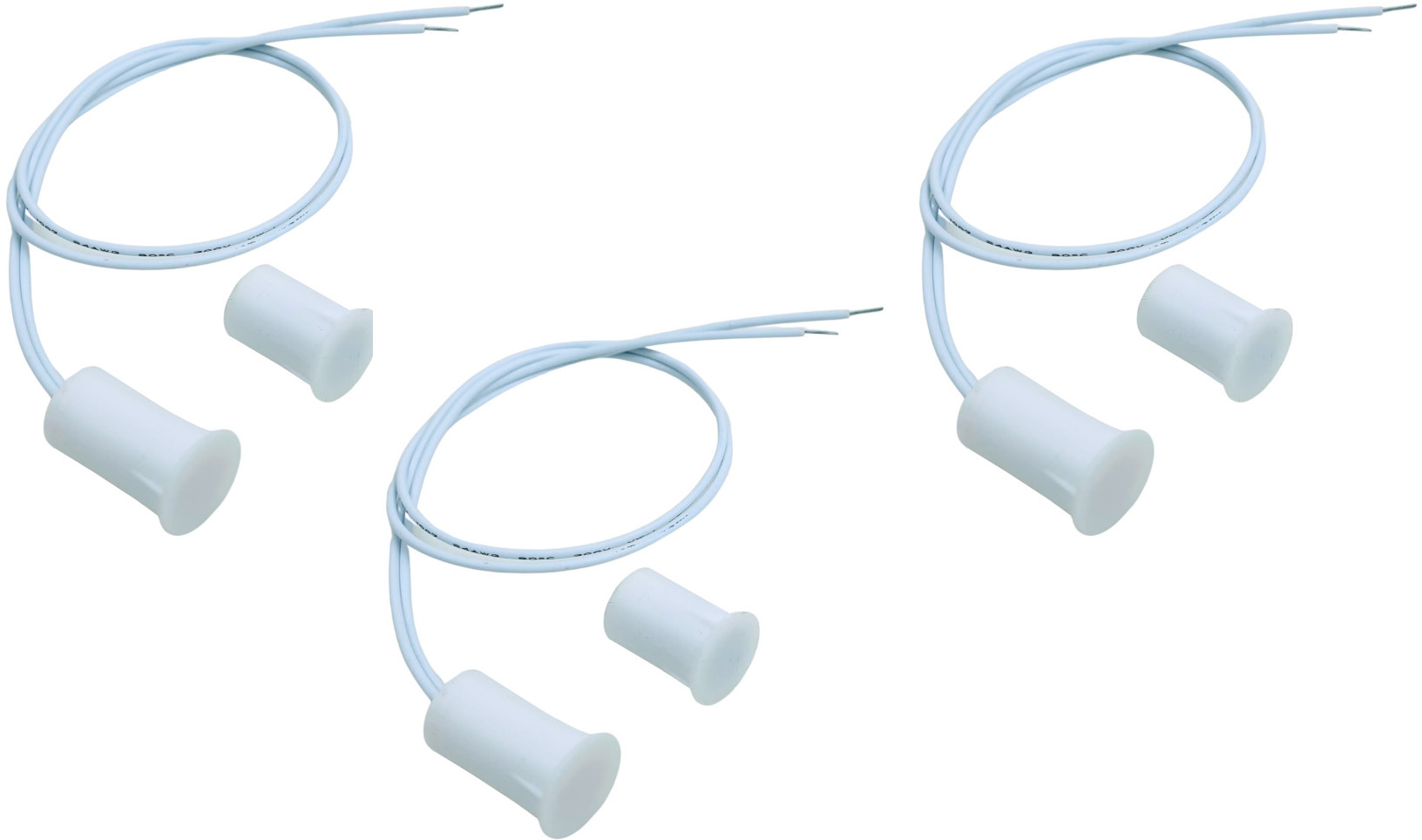

Um conjunto profissional de três sensores magnéticos (interruptores reed) ACTii AC3398 na cor branca, concebido para uma montagem de embutir discreta. Estes dispositivos são um elemento essencial dos sistemas de sinalização de intrusão e assalto, servindo para detetar a abertura de portas e janelas (tanto de madeira como de plástico). Graças à sua construção em miniatura, após a instalação correta dentro do quadro e da folha, os sensores permanecem praticamente invisíveis a pessoas não autorizadas, o que aumenta a estética e o nível de segurança da instalação.

Os sensores utilizam contactos de ruténio (Ru) de alta qualidade, que garantem uma excecional resistência à oxidação e estabilidade dos parâmetros elétricos durante muitos anos de utilização. O dispositivo opera no modo NC (Normally Closed – Normalmente Fechado) – o circuito é fechado quando o íman está dentro do alcance do sensor, e a interrupção do circuito (abertura da janela/porta) dispara um alarme na central.

Principais características:

• ✔ Construção robusta em plástico ABS de alta qualidade que garante durabilidade.
• ✔ Compatibilidade total com sistemas de alarme SATEL, ELMES, Bosch, Ropam e outros.
• ✔ Montagem de embutir discreta - o sensor permanece praticamente invisível após a instalação.
• ✔ Contactos de ruténio (Ru) garantindo a máxima estabilidade e resistência à oxidação.
• ✔ Ampla gama de temperatura de funcionamento de -25°C a +85°C, permitindo a instalação em quase todas as condições.
• ✔ O conjunto inclui 3 peças, constituindo uma solução económica para a proteção de vários pontos de acesso.

Princípio de funcionamento e lógica de saída:

O sensor consiste em dois elementos: o elemento com o interruptor reed (ligado à central) e o íman. Em estado de repouso, quando a porta ou janela está fechada, o íman está próximo do sensor, o que provoca o fecho dos contactos (estado NC). O afastamento do íman em relação ao sensor por uma distância superior à folga de trabalho (15 mm) causa a abertura dos contactos e o envio de informações de intrusão para o sistema de alarme.

2Especificação Técnica

3Manual de Montagem e Instalação

Preparação dos orifícios:

A montagem de embutir requer a perfuração de orifícios com um diâmetro correspondente ao diâmetro do sensor (aprox. 12 mm) no quadro da janela/porta e na própria folha da janela/porta.

1. Marque o local de montagem, certificando-se de que, após o fecho, ambas as partes (sensor e íman) ficarão uma em frente à outra.
2. No quadro da janela, faça um orifício para o elemento com cabos.
3. Na folha da janela, faça um orifício para o elemento magnético.
4. A profundidade dos orifícios deve ser de pelo menos 18 mm para que os elementos fiquem alinhados com a superfície.

Conexão elétrica:

O sensor possui dois fios condutores com 25 cm de comprimento. Devem ser conectados à linha de monitorização da central de alarme. No caso de sistemas que requerem parametrização (por exemplo, 2EOL/NC), devem ser utilizadas resistências adequadas de acordo com o esquema da central (o sensor possui uma resistência paramétrica embutida de 2 x 1.1k Ohm, típica para sistemas Satel).

Verificação:

Após a montagem e conexão, o funcionamento do sensor deve ser verificado com um multímetro ou testador de linha na central de alarme. A folga entre o sensor e o íman com a janela fechada não deve exceder 15 mm.

4Regras de Segurança e Manutenção

Segurança elétrica:

• Não exceda os parâmetros elétricos máximos (tensão 200V, corrente 500mA). Exceder estes valores pode levar à colagem permanente dos contactos do interruptor reed ou à sua queima.
• O dispositivo destina-se a funcionar em circuitos de baixa tensão de sistemas de alarme. Não ligue diretamente à rede elétrica de 230V AC!
• Ao fazer orifícios na carpintaria da janela, tenha cuidado para não danificar os mecanismos das ferragens ou os vidros.

Manutenção:

O sensor magnético é um dispositivo sem necessidade de manutenção. Uma vez por ano, recomenda-se realizar um teste funcional do sistema de alarme para garantir que a abertura de cada ponto protegido desencadeie uma reação da central. Deve garantir a limpeza da superfície no local de montagem para que sujidade mecânica não bloqueie o fecho completo da janela/porta.
