1 Предназначение и функции

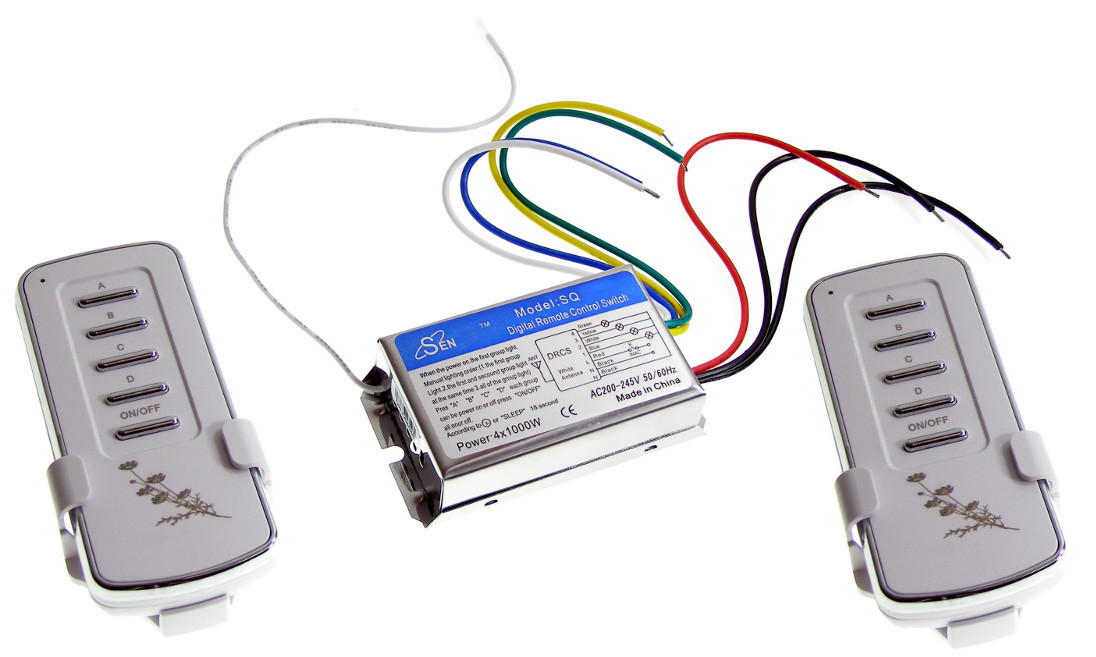

ACTii AC7046 е професионален четириканален безжичен радиоуправляем превключвател, проектиран за дистанционно управление на електрически устройства, работещи под напрежение 230V. Системата позволява независимо включване и изключване на до четири различни електрически вериги чрез включените дистанционни управления. Устройството е идеално за управление на осветление, вентилатори, двигатели, RTV оборудване и системи за домашна автоматизация, като електрически ключалки или контролери за прозорци.
Основни характеристики:
- ✔ Безжичен радиопревключвател с честота 433MHz
- ✔ Комплектът включва две дистанционни управления за по-голямо удобство
- ✔ Четири независими контролни канала с висока изходна мощност
- ✔ Захранване директно от 230V AC мрежа
- ✔ Здрава конструкция от ABS материали и алуминий
- ✔ Практична стенна стойка за дистанционното управление в комплекта
- ✔ Кодирана трансмисия, предотвратяваща смущения между устройствата
Принцип на работа:
Натискането на съответния бутон на дистанционното изпраща кодиран радиосигнал към приемника, който активира или деактивира релето, присвоено на дадения канал. Системата има функция "All ON/OFF", която позволява управление на всички канали едновременно с един бутон.
2 Техническа спецификация
| Брой канали | 4 |
| Захранване | 230V (200 - 245V) AC 50/60Hz |
| Максимално изходно натоварване | 4x 1000W |
| Обхват на предаване (на закрито) | до 20m |
| Обхват на предаване (на открито) | до 100m |
| Работна честота | 433 MHz |
| Батерия в дистанционното | 1 x 23A 12V |
| Материал на изработка | ABS, Алуминий |
| Размери на превключвателя | 44 x 81 x 21 mm |
| Размери на дистанционното | 105 x 45 x 17 mm |
| Тегло на продукта | 180 g |
| Сертификати | CE, ROHS |
3 Инструкция за свързване
ВНИМАНИЕ: Работата по електрическа инсталация 230V трябва да се извършва от лице с подходяща електрическа квалификация. Преди започване на монтажа задължително изключете захранването от електрическата мрежа!
Схема на окабеляване:
- Захранващ вход (приемник): ● Червен: Фазов проводник (L) - захранване на превключвателя (230V) ● Черен: Нулев проводник (N) - захранване на превключвателя
- Изходи за устройства (приемници): ● Черен: Общ нулев проводник (N) за всички свързани устройства ● Син: Фазов изход (L) - Канал 1 ● Бял: Фазов изход (L) - Канал 2 ● Жълт: Фазов изход (L) - Канал 3 ● Зелен: Фазов изход (L) - Канал 4
Съвет: При стандартни домашни инсталации фазовият проводник (L) обикновено е кафяв, а нулевият (N) е син.
4 Експлоатация и конфигурация
Управление чрез дистанционното:
Дистанционното има отделни бутони за всеки от четирите канала и бутони за общо управление:
- Бутони 1, 2, 3, 4: Независимо включване/изключване на отделните канали.
- Бутон ON: Включва всички канали едновременно.
- Бутон OFF: Изключва всички канали едновременно.
Безопасност на предаването:
Радиопредаването е цифрово кодирано, подобно на системите за гаражни врати. Всяко дистанционно е фабрично присвоено към своя приемник. Благодарение на това:
- ✔ Можете да използвате много комплекти в една сграда без риск от смущения.
- ✔ Дистанционните на други потребители няма да управляват вашето устройство.
- ✔ Системата запазва правилната си работа дори след внезапно прекъсване и възстановяване на мрежовото захранване.
5 Правила за безопасност (EU Standards)
- 1. Устройството е предназначено само за вътрешна употреба (степен на защита IP20, освен ако външният корпус не предвижда друго).
- 2. Не превишавайте максималното натоварване от 1000W на канал. Претоварването може да доведе до трайна повреда на устройството или пожар.
- 3. Пазете от влага, директен контакт с вода и екстремни температури.
- 4. В случай на повреда на корпуса или кабелите, незабавно спрете употребата.
- 5. Батериите 23A 12V трябва да се сменят според поляритета, посочен вътре в отделението за батерии на дистанционното. Използваните батерии трябва да се изхвърлят в предназначените за това пунктове.
- 6. Устройството има CE и ROHS сертификати, което потвърждава съответствието със стандартите за безопасност и опазване на околната среда на Европейския съюз.
