1 Určenie a funkcie

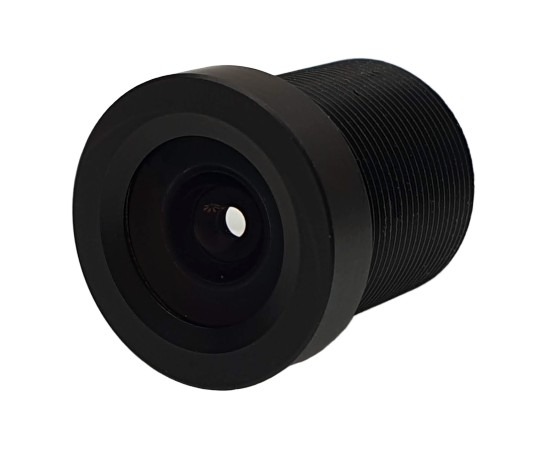

Objektív ACTii AC3620 je optický komponent najvyššej kvality určený pre priemyselné CCTV kamery, a to v megapixelovej technológii (do 1MP), ako aj v analógovej technológii. Produkt bol vyrobený z prvotriednych sklenených a kovových komponentov, čo zaručuje vynikajúce parametre obrazu a vysokú mechanickú odolnosť. Špeciálna optická konštrukcia zabezpečuje, že objektív správne zaostruje nielen v strede, ale aj v rohoch obrazu, čo je kľúčová výhoda oproti štandardným objektívom, ktoré nie sú určené pre systémy s vysokým rozlíšením.
Hlavné vlastnosti:
- ✔ Najkvalitnejší sklenený objektív 3,6mm 1MP určený pre megapixelové a analógové CCTV kamery.
- ✔ Upevnenie štandardu M12x0.5 (S-MOUNT) určené pre doskové kamery.
- ✔ Sklenená optika zabezpečujúca vysokú priepustnosť svetla a čistotu obrazu.
- ✔ Kovové puzdro chrániace optickú sústavu pred poškodením a stabilizujúce prevádzkové parametre.
- ✔ Plná kompatibilita so snímačmi 1/3" a HD 1MP kamerami.
- ✔ Možnosť použitia v analógových kamerách s nízkym rozlíšením na zlepšenie kvality obrazu.
Dôležitá informácia týkajúca sa reprodukcie farieb:
Pri používaní objektívu v podmienkach silného slnečného svetla sa na dosiahnutie správnej reprodukcie farieb odporúča namontovať dodatočný IR filter 650. Filter je potrebné prilepiť na zadnú stranu objektívu. Zodpovedajúci model filtra je ACTii AC6508.
2 Technická špecifikácia
| Model | ACTii AC3620 |
| Ohnisková vzdialenosť objektívu | Pevná, 3,6mm, formát 1/3" |
| Zorný uhol | 78° (pre snímač 1/3") |
| Svetelnosť | F2.0 |
| Typ objektívu | Megapixelový do 1MP a analógový |
| Upevnenie | M12x0.5 (S-MOUNT), závit 11,9mm |
| Materiál vyhotovenia | Puzdro: Kovové; Optika: Sklenená |
| Rozmery produktu | 14 x 14 x 17 mm |
| Hmotnosť | Produkt: 5g; S balením: 3g |
| Certifikáty | CE, RoHS |
3 Inštalácia a montáž
Postup montáže:
- Pred začatím výmeny objektívu sa uistite, že kamera je odpojená od napájania.
- Odstráňte zabezpečenie alebo starý objektív z objímky M12 na doske kamery.
- Opatrne naskrutkujte objektív ACTii AC3620 do závitovej objímky (M12x0.5).
- Pripojte kameru k monitoru/záznamníku, aby ste získali živý náhľad.
- Regulujte ostrosť pomalým skrutkovaním alebo vyskrutkovaním objektívu v objímke, až kým nedosiahnete dokonale ostrý obraz.
- Ak má objímka objektívu kontračnú skrutku, po nastavení ostrosti ju jemne dotiahnite, aby ste predišli rozladeniu zariadenia.
4 Bezpečnosť a údržba
Zásady bezpečného používania:
- Čistenie optiky: Na čistenie sklenených šošoviek používajte výhradne mäkké handričky z mikrovlákna alebo špecializované prostriedky na čistenie optiky. Nepoužívajte drsné materiály, ktoré môžu poškriabať povrch skla.
- Ochrana pred znečistením: Nedotýkajte sa prstami povrchu šošoviek. Mastnota a pot môžu trvalo poškodiť antireflexné vrstvy (ak sú prítomné).
- Pracovné prostredie: Objektív je určený na prácu vo vnútri puzdier kamier. Chráňte ho pred priamym pôsobením vody, vlhkosti a prachu, pokiaľ puzdro kamery neposkytuje zodpovedajúcu triedu tesnosti (IP).
- Zhoda: Produkt spĺňa európske normy CE a smernicu RoHS, čo znamená obmedzenie používania nebezpečných látok v elektronických zariadeniach.
