INSTRUKCJA OBSŁUGI

1 用途与功能

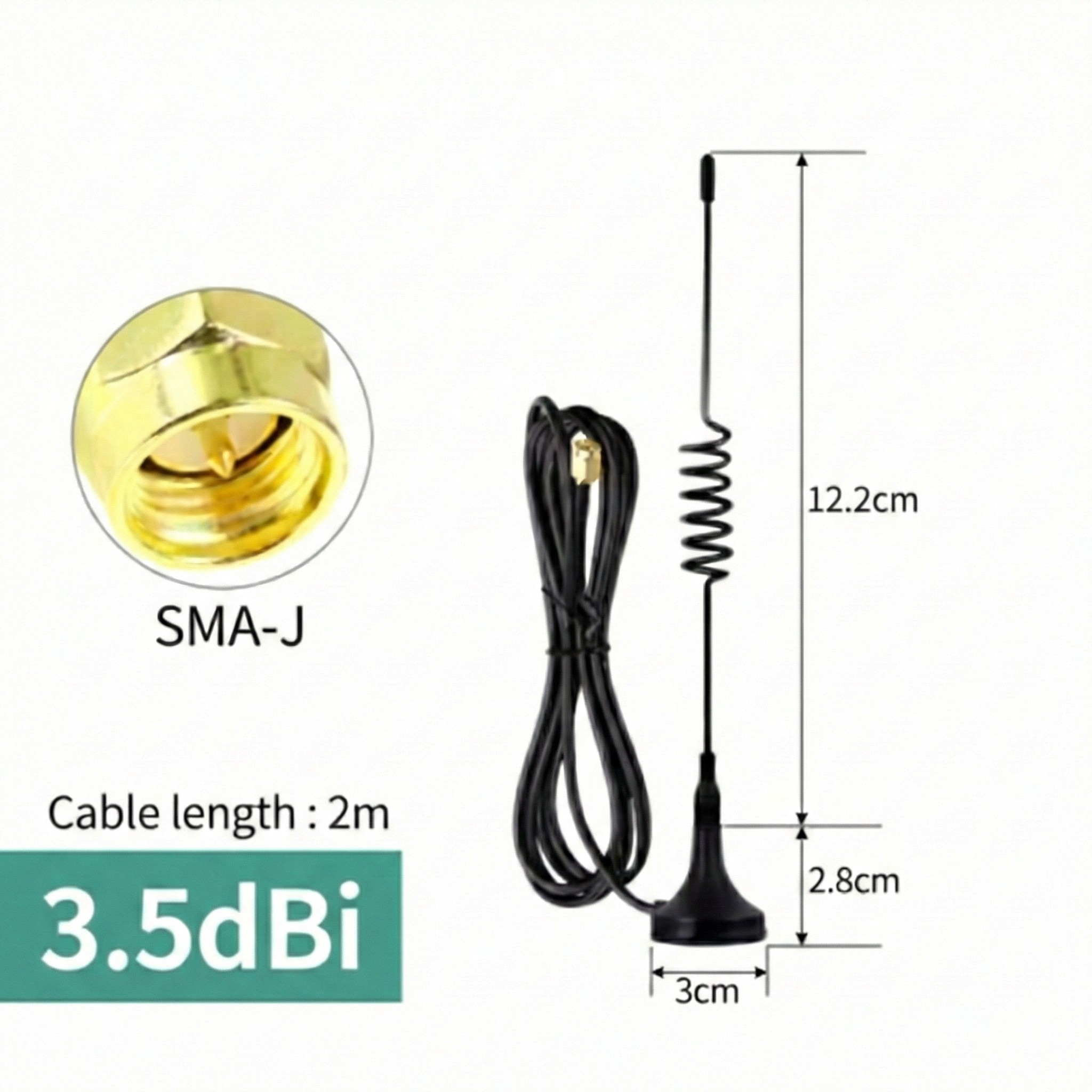

这款高质量 433MHz 天线增益为 3.5dBi，旨在为 433MHz 频段的无线通信系统提供卓越的覆盖范围和信号稳定性。该设备非常适合与报警系统、门禁控制器、物联网模块以及其他需要高性能外接天线的无线设备配合使用。得益于全向辐射特性，天线在水平面内各个方向上均能以同样的效率接收和发送信号。

主要特点：

• ✔ 工作频率：433MHz
• ✔ 高能量增益：3.5dBi
• ✔ 直径 30mm 的强力磁吸底座
• ✔ 2m 长 RG174 线缆
• ✔ 耐用的 SMA-J 公头接头
• ✔ 全向特性
• ✔ 宽工作温度范围：-40°C 至 +85°C

应用领域：

该天线广泛应用于各类无线电系统，包括智能家居、安全系统、远程控制及工业数据传输。磁吸底座支持在任何金属表面上快速安装，尤其适用于控制箱、车辆或钢结构设备。

2 技术规格

3 安装与连接指南

安装位置选择：

为了获得最佳工作参数，天线应安装在平坦的金属表面上（例如车顶、配电柜的金属外壳）。金属平面可充当所谓的平衡线，从而显著提高天线的增益和辐射特性。

安装步骤：

1. 清洁放置磁吸底座的表面。
2. 将天线垂直放置在所选的金属表面上。强力磁铁将确保稳定的固定。
3. 将 RG174 线缆连接至接收/发射设备，避免急剧弯曲以及靠近可能产生干扰的高压电线。
4. 将 SMA-J 接头拧入设备插孔。旋紧接头时需适度用力，以确保良好的电气接触，同时避免损坏螺纹。

4 安全与维护

安全规则：

• 请勿在电力线附近安装天线。天线与高压线接触可能导致生命危险或严重伤害。
• 雷雨天气建议断开天线与设备的连接，以最大程度减少因大气放电导致电子设备损坏的风险。
• 该设备设计用于宽温范围，但如果 SMA 接头未在设备机壳内部得到适当保护，请务必防止其直接受潮。

维护：

天线无需专业维护。请定期检查 RG174 线缆的绝缘层状况以及 SMA 接头的清洁度。如果磁吸底座沾有污垢，请用干布擦拭，以防止刮伤安装表面。

5 故障排除
