1 Destination et Fonctions

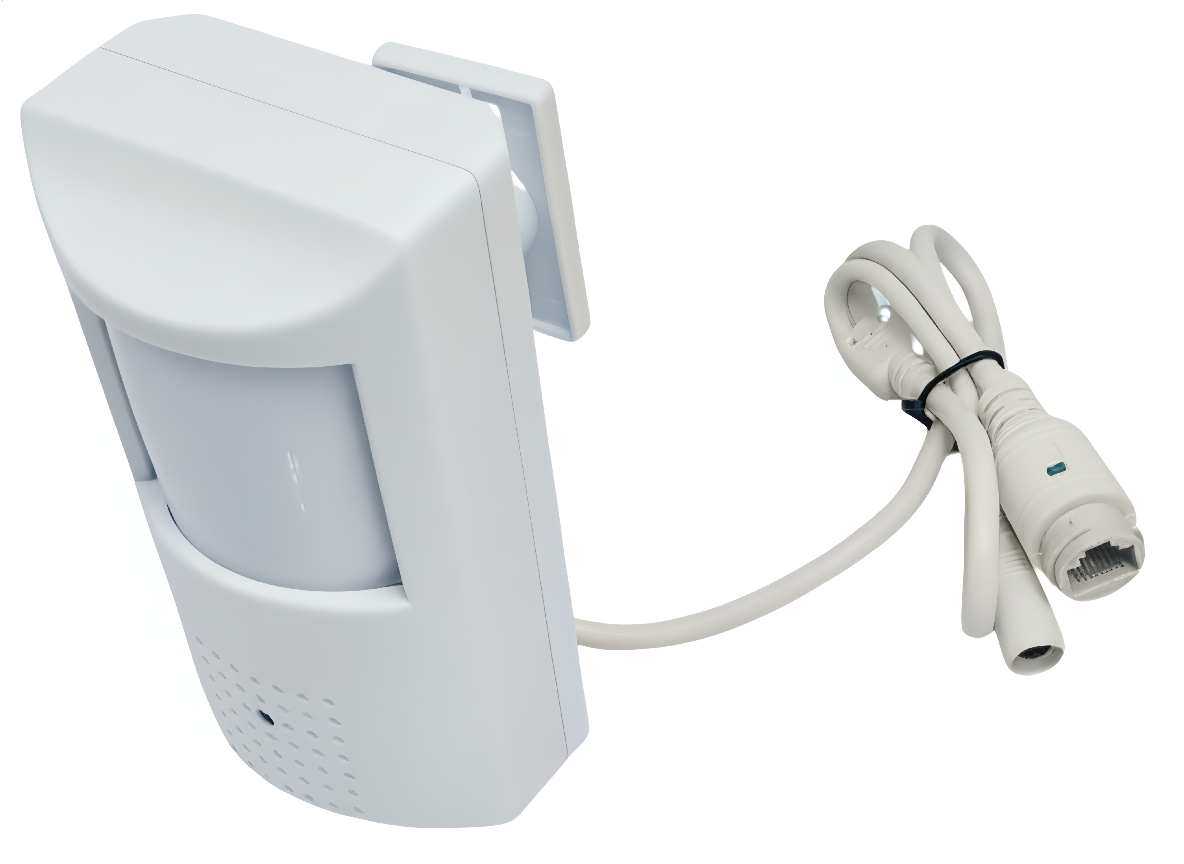

Le dispositif ACTii AC6362 est une caméra IP professionnelle et discrète haute résolution 8MP (4K), intégrée dans le boîtier d'un véritable détecteur de mouvement PIR. Cette solution permet une surveillance totalement invisible, ce qui est crucial pour les systèmes de sécurité nécessitant une grande discrétion. La caméra fournit une image cristalline avec une résolution de 3840x2160 pixels, permettant l'identification des moindres détails.
L'appareil est équipé d'un capteur CMOS 1/2.7'' avancé et de 48 LED IR invisibles à l'œil humain (940nm), permettant une observation efficace dans l'obscurité totale jusqu'à 10 mètres. Grâce au support de la norme PoE (Power over Ethernet), l'installation est simplifiée à un seul câble réseau qui transmet à la fois les données et l'alimentation.
Caractéristiques principales:
- ✔ Résolution 8.0 Mégapixels (3840 x 2160P, 4K) pour une image cristalline
- ✔ Capteur CMOS 1/2.7'' de haute qualité garantissant une excellente sensibilité
- ✔ Design discret caché dans un véritable boîtier de détecteur de mouvement PIR
- ✔ Alimentation via PoE (IEEE802.3af) ou 12V DC standard
- ✔ 48 LED IR invisibles 940nm (portée jusqu'à 10m dans l'obscurité totale)
- ✔ Application mobile moderne TSeye pour Android et iPhone
- ✔ Logiciel VMS professionnel sous Windows pour la gestion de la surveillance
- ✔ Visualisation complète via navigateur web sans configuration complexe
- ✔ Support de la fonction P2P - visualisation sans adresse IP fixe ni redirection de ports
- ✔ Compatibilité avec le protocole ONVIF et RTSP (possibilité de travailler avec des enregistreurs NVR)
- ✔ Microphone sensible intégré pour la surveillance audio (audio unidirectionnel)
- ✔ Détection de mouvement avec notifications intelligentes par e-mail et application
- ✔ Compression H.265 efficace permettant d'économiser de l'espace disque
- ✔ Boîtier intérieur robuste en plastique ABS
- ✔ Archivage facile des données sur serveur FTP ou ordinateur
Application et Contrôle:
La caméra est destinée à une utilisation en intérieur. Le contrôle et la visualisation s'effectuent via l'application mobile TSeye, le logiciel VMS sur PC ou via l'interface du navigateur web (Internet Explorer recommandé). L'appareil prend en charge la fonction P2P, ce qui élimine la nécessité d'avoir une adresse IP publique pour la visualisation à distance.
2 Spécifications Techniques
| Capteur | 1/2.7'' CMOS (Hi3516CV610+GC8613) |
| Résolution | 8MP (3840 x 2160P, 4K) |
| Éclairage minimal | 0.005Lux @(F1.2, AGC ON) |
| Fréquence d'images | 8MP/20fps |
| Objectif | 3.7mm Pinhole (M12) |
| Compression vidéo | H.265 / H.264 |
| Obturateur | 1/25 seconde - 1/100 000 seconde |
| Adresse IP | Dynamique (Par défaut) / Statique (Par défaut 192.168.1.108) |
| Protocoles supportés | HTTP, TCP/IP, RTSP, RTP, UPNP, SMTP, DHCP, DDNS, DNS, FTP, NTP |
| Port ONVIF | 80 |
| Alimentation | 48V PoE (Standard IEEE802.3af) et DC 12V |
| LED IR | 48 LED invisibles 940nm |
| Portée nocturne | 5-10m |
| Température de fonctionnement | -25°C ~ 60°C |
| Dimensions du produit | 45 x 70 x 120 mm |
| Poids | 280 g |
3 Installation et Première Mise en Service
Montage physique:
La caméra doit être montée sur un mur ou dans un coin de la pièce en utilisant le support de montage inclus et le kit de vis. Grâce au boîtier de type PIR, la caméra doit être placée à une hauteur typique des détecteurs de mouvement (env. 2.2 - 2.5m) pour assurer un angle de vision optimal.
Branchement de l'alimentation:
- Méthode PoE: Connectez le câble réseau RJ45 directement au switch PoE ou à l'injecteur PoE conforme à la norme IEEE802.3af.
- Méthode DC 12V: Si vous n'utilisez pas PoE, connectez un adaptateur secteur 12V DC à la prise d'alimentation située sur le câble de la caméra.
Données de connexion et accès:
- Adresse IP par défaut: 192.168.1.108
- Login: admin
- Mot de passe: 123456 (ou admin123 selon le lot)
4 Dépannage et Maintenance
Réinitialisation aux paramètres d'usine:
En cas de perte de mot de passe ou de problèmes de configuration, vous devez utiliser le logiciel IPCBatchTool. Ce programme permet d'envoyer une commande de retour aux paramètres d'usine via le réseau local.
Caméra invisible sur le réseau:
Si après une réinitialisation ou un branchement, la caméra n'est pas visible dans le programme VMS :
- Utilisez l'outil IPFinder – il scanne le réseau plus en profondeur et détecte les appareils même en cas de conflit de sous-réseau.
- Vérifiez la liste des clients DHCP sur le routeur pour vérifier si la caméra a reçu une nouvelle adresse IP.
- Connectez la caméra directement à l'ordinateur portable avec un câble Ethernet (connexion 1 à 1) pour éliminer l'influence des switchs et des pare-feux d'entreprise.
- En dernier recours, utilisez la commande
arp -adans l'invite de commande Windows pour localiser l'adresse physique (MAC) de l'appareil.
Note importante sur la compatibilité:
La configuration par défaut est 8MP et H.265. Si votre enregistreur NVR ne prend pas en charge ces normes, vous devez vous connecter à la caméra via un navigateur et modifier les paramètres pour 1080P (2MP) et la compression H.264.
5 Consignes de Sécurité (Conformité UE)
Règles d'utilisation en toute sécurité:
- Dispositif destiné exclusivement à un usage intérieur. Ne pas exposer à la pluie, à l'humidité ou à des températures extrêmes en dehors de la plage de fonctionnement.
- Utilisez uniquement des alimentations 12V DC certifiées avec une capacité de courant appropriée ou des switchs PoE conformes à la norme 802.3af.
- Ne pas ouvrir le boîtier du module caméra – cela pourrait endommager l'électronique et annuler la garantie.
- Avant de nettoyer l'appareil, débranchez l'alimentation. Nettoyez avec un chiffon sec et doux.
- L'installation doit être effectuée par une personne possédant des connaissances de base dans le domaine des installations basse tension et des réseaux informatiques.
- La conformité aux normes CE et ROHS garantit la sécurité d'utilisation dans les pays de l'Union européenne sous réserve du respect des règles ci-dessus.
