1 Finalidade e Funções
A bateria de iões de lítio de 12V de alta qualidade, modelo ACTii AC2004, foi concebida como uma fonte de alimentação de reserva (UPS) fiável para sistemas de televisão de circuito fechado e outros dispositivos eletrónicos. O dispositivo é ideal para manter o funcionamento de câmaras IP, AHD, TVI, DVI, CVBS, bem como routers Wi-Fi, gravadores DVR/NVR e vários tipos de controladores que requerem uma tensão de 12V em caso de falha repentina ou ausência de energia na rede.
A bateria está equipada com um circuito eletrónico avançado que controla o processo de carregamento e protege as células contra sobrecarga e descarga excessiva. Graças à utilização de seis células de iões de lítio de alta qualidade do tipo 18650 de marcas conceituadas (Panasonic, LG ou Samsung), o dispositivo caracteriza-se por uma durabilidade excecional e uma eficiência de carregamento de 97%. A construção permite a ligação contínua da bateria ao carregador e a alimentação simultânea do dispositivo final, o que garante um funcionamento ininterrupto do sistema (função UPS).
Principais características:
- ✔ Bateria de iões de lítio de 12V com capacidade de 3800mAh, caracterizada por uma longa vida útil.
- ✔ Alta eficiência de carregamento de 97%.
- ✔ Inclui carregador dedicado de 1A 12,6V com sinalização LED.
- ✔ Circuito eletrónico integrado que otimiza o processo de carregamento e protege as células.
- ✔ Capacidade de funcionamento em modo de buffer (carregamento e alimentação do recetor em simultâneo).
- ✔ Utilização de 6 células profissionais de iões de lítio do tipo 18650 (Panasonic, LG ou Samsung).
- ✔ O tempo de funcionamento estimado da câmara com a bateria é de cerca de 20 horas.
Modo de operação UPS (Fonte de alimentação de reserva)
O dispositivo elimina a necessidade de usar fontes de alimentação separadas para as câmaras. Após ligar o carregador à bateria e a bateria à câmara, o sistema funciona de forma contínua. No momento do corte da energia da rede, a bateria assume imediatamente a alimentação do dispositivo sem interromper o seu funcionamento.
2 Especificações Técnicas
| Tensão nominal | 12 V |
| Tensão de entrada (carregamento) | 12,6 V DC |
| Tensão de saída | 9 V - 12,6 V |
| Capacidade da bateria | 3800 mAh (3.8 Ah) para 12V / 11400 mAh para 3,7V |
| Tipo de células | Li-Ion 18650 (6 unidades), Panasonic / LG / Samsung |
| Corrente de funcionamento máxima | 4 A |
| Corrente instantânea máxima | 8 A |
| Proteções | Sobrecarga, descarga excessiva, curto-circuito |
| Conectores | Entrada: Tomada 2,1/5,5mm; Saída: Ficha 2,1/5,5mm |
| Temperatura de funcionamento | -20°C a +60°C |
| Humidade de funcionamento | >90% |
| Dimensões do produto | 66 x 116 x 20 mm |
| Peso | 316 g (líquido), 360 g (com embalagem) |
| Certificações | CE, RoHS |
3 Instruções de Utilização e Carregamento
Ligação do dispositivo:
- Ligue o carregador incluído à tomada de rede (120-240V AC).
- Insira a ficha do carregador (2,1/5,5mm) na tomada de entrada da bateria.
- Ligue a ficha de saída da bateria à tomada de alimentação da câmara ou de outro dispositivo de 12V.
- Certifique-se de que a polaridade está correta (positivo no centro, negativo no exterior).
Sinalização LED do carregador:
- Luz vermelha: Processo de carregamento da bateria em curso.
- Luz verde: A bateria está totalmente carregada e pronta a funcionar.
4 Regras de Segurança (Conformidade UE)
Avisos:
- Não curto-circuite os terminais de saída da bateria.
- Proteger contra contacto com água, humidade e temperaturas extremas superiores a 60°C.
- Não abrir a carcaça nem tentar efetuar reparações por conta própria.
- Utilizar apenas o carregador de 12,6V fornecido no conjunto.
Recomendações:
- As baterias de iões de lítio são melhor armazenadas em estado de carga parcial (aprox. 40-60%), se não forem utilizadas por um período prolongado.
- Garantir uma ventilação adequada durante o processo de carregamento.
- O produto está sujeito a eliminação de acordo com os regulamentos sobre resíduos de equipamentos elétricos e eletrónicos (REEE).
5 Conteúdo do Conjunto

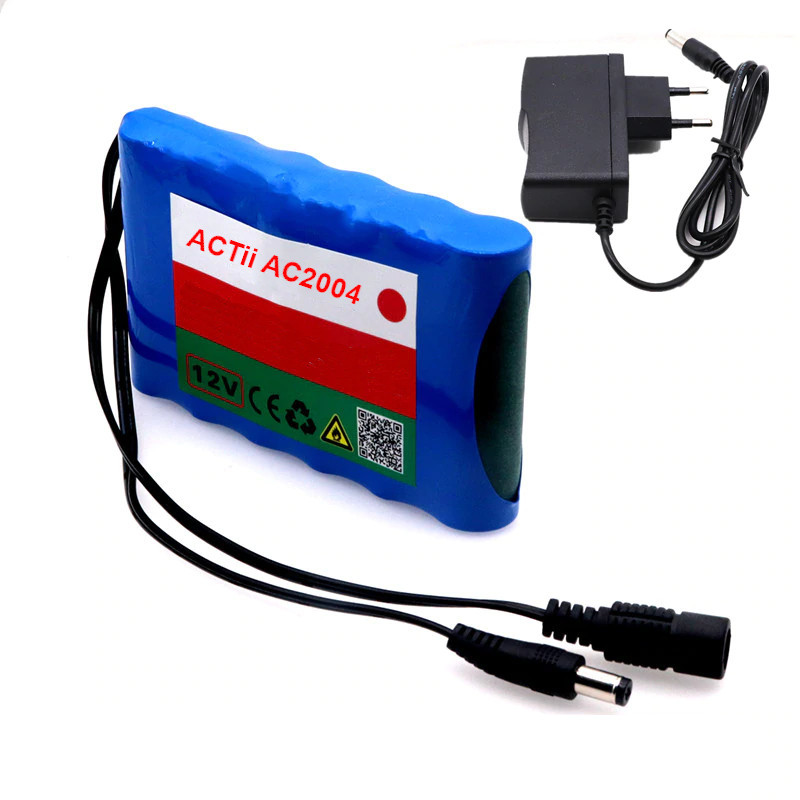

- Bateria de iões de lítio 12V 3800mAh (Modelo ACTii AC2004)
- Carregador de rede dedicado 12,6V 1000mA
- Documentação técnica / Instruções de utilização
