1 Destination et fonctions

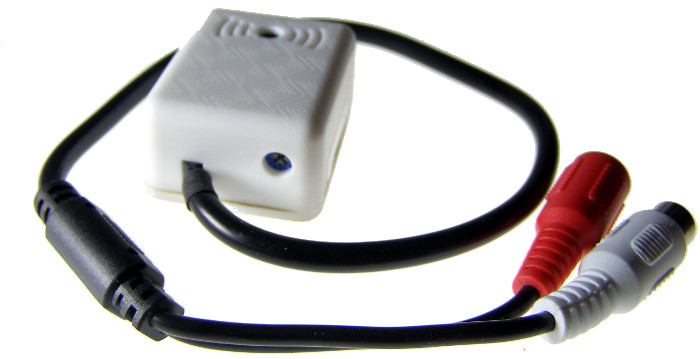

Le microphone ACTii AC1005 est un module audio professionnel à haute sensibilité, conçu pour les systèmes de vidéosurveillance (CCTV). L'appareil permet une écoute et un enregistrement précis des sons ambiants, constituant un excellent complément aux systèmes de vision. Le module est équipé d'un potentiomètre de montage précis qui permet un réglage fluide du gain du signal audio, ce qui permet d'adapter la sensibilité de l'appareil aux conditions acoustiques spécifiques de la pièce surveillée.
Caractéristiques principales:
- ✔ Haute sensibilité de capture sonore assurant une écoute claire.
- ✔ Destiné aux systèmes de surveillance professionnels.
- ✔ Potentiomètre de montage intégré pour le réglage du gain dans une plage de 1x à 500x.
- ✔ Large plage de tension d'alimentation admissible (6-12V).
- ✔ Dimensions compactes facilitant le montage discret dans les boîtiers de caméras ou les faux plafonds.
- ✔ Faible consommation d'énergie (seulement 12mA).
Informations sur le contrôle et le réglage:
L'appareil dispose d'un potentiomètre intégré (élément bleu sur le circuit imprimé). Une rotation vers la droite augmente le gain du signal, tandis qu'une rotation vers la gauche diminue la sensibilité du microphone. Le réglage doit être effectué délicatement à l'aide d'un petit tournevis plat.
2 Spécifications techniques
| Modèle | ACTii AC1005 |
| Réglage du gain | 1x - 500x |
| Alimentation admissible | 6 - 12V DC |
| Consommation électrique | 12mA |
| Plage de fréquence | 200 Hz - 10 kHz |
| Volume de capture | 2.5 dB |
| Longueur du câble | 30 cm |
| Prise d'alimentation | Standard pour câble 2,1/5,5 mm |
| Dimensions du produit | 19 x 30 x 38 mm (Prof. x Larg. x Haut.) |
| Poids du produit | 20 g |
| Certifications | CE, RoHS |
3 Installation et connexion
Schéma de connexion:
Le module dispose de fils sortants terminés par des connecteurs appropriés:
- Alimentation: Connectez une alimentation DC d'une tension comprise entre 6 et 12V à la prise 2,1/5,5mm. Il est recommandé d'utiliser des alimentations stabilisées 12V DC, couramment utilisées dans les systèmes CCTV.
- Sortie audio: Le signal audio doit être dirigé vers l'entrée "Audio In" de l'enregistreur DVR/NVR ou du moniteur.
- Montage: Grâce à ses petites dimensions, le module peut être monté à l'aide d'un ruban adhésif double face ou de vis à l'intérieur du boîtier de la caméra ou dans une boîte de dérivation.
Procédure de mise en service:
- Assurez-vous que l'alimentation est déconnectée avant de procéder au montage.
- Connectez la prise d'alimentation et le câble de signal audio.
- Activez l'alimentation du système.
- Effectuez un test d'écoute. Si le son est trop faible ou saturé (distordu), utilisez le potentiomètre pour corriger le niveau de gain.
4 Consignes de sécurité
Règles d'utilisation en toute sécurité:
- Tension d'alimentation: Ne dépassez pas la tension maximale de 12V DC. Une tension plus élevée peut endommager le module de manière permanente et créer un risque d'incendie.
- Polarité: Vérifiez la polarité avant de brancher l'alimentation.
- Environnement de travail: L'appareil est destiné à une utilisation en intérieur. Il doit être protégé contre l'action directe de l'eau, de l'humidité et des températures extrêmes.
- Service: Ne tentez pas de réparer le circuit électronique vous-même. En cas de panne, contactez un service agréé.
- Installation: Le montage doit être effectué par une personne possédant des connaissances de base en matière d'installations basse tension.
5 Contenu du kit
- 1x Microphone / Module audio ACTii AC1005
- 1x Manuel d'utilisation
- 1x Emballage d'usine
