INSTRUKCJA OBSŁUGI

1 Syfte och funktioner

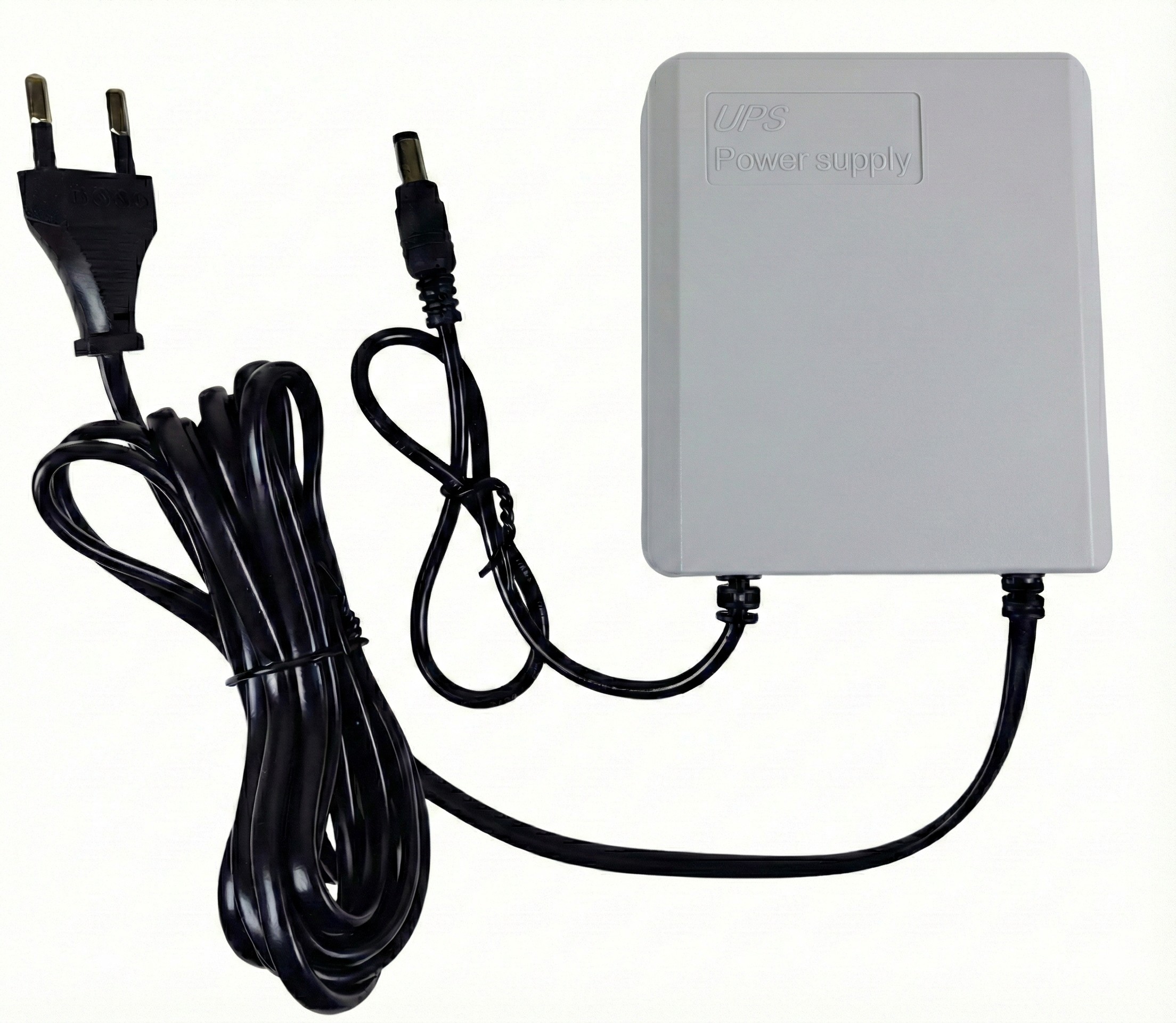

UPS-strömförsörjningen ACTii AC5294 är en avancerad DC-reservkraftslösning, utformad för att säkerställa kontinuerlig drift för enheter som kräver 12V spänning. Enheten integrerar funktionen hos en standardnätadapter med ett effektivt energilager baserat på tre litiumjonceller från Samsung. Det är en idealisk lösning för videoövervakningssystem (IP-kameror, AHD, TVI, DVI, CVBS), nätverksinfrastruktur (WIFI-routrar, modem), larmsystem samt DVR/NVR-inspelare.

Tack vare användningen av ett intelligent BMS-system (Battery Management System) hanterar strömförsörjningen laddningsprocessen på ett optimalt sätt och skyddar cellerna mot överladdning och djupurladdning, vilket avsevärt förlänger deras livslängd. Enheten fungerar i buffertläge – mottagaren är ansluten permanent, och övergången till batteridrift vid 230V-spänningsbortfall sker sömlöst för den strömförsörjda utrustningen, vilket eliminerar risken för omstart eller dataförlust.

Huvudegenskaper:

• ✔ 12V DC UPS-strömförsörjning med tre Li-Ion 2900mAh batterier med hög laddningseffektivitet (97%).
• ✔ Användning av original Li-Ion Samsung INR18650-29E-celler (3 stycken).
• ✔ Inbyggt elektroniskt BMS-system som styr optimal laddning och cellskydd.
• ✔ Stabil 12V utspänning vid strömstyrka upp till 1.5A.
• ✔ Möjlighet till enkelt byte av celler i 18650-standard i framtiden.
• ✔ Beräknad reservdrifttid för en typisk IP-kamera upp till 14 timmar.
• ✔ Hölje av material med brandskyddsklass V0.

Användning:

Enheten finner bred användning som reservkraft för:

• Industrikameror (IP, AHD, TVI, DVI, CVBS)
• Wi-Fi-routrar och modem
• DVR och NVR bildinspelare
• Larmsystem och passersystem
• Styrenheter och styrenheter för hemautomation

2 Teknisk specifikation

3 Installations- och bruksanvisning

Anslutning av enheten:

1. Säkerställ att enheten du vill strömförsörja kräver 12V DC spänning och att dess strömförbrukning inte överstiger 1.5A.
2. Anslut strömenhetens DC-kontakt till strömförsörjningens utgångsuttag (2,1mm/5,5mm).
3. Anslut strömförsörjningens nätkontakt till ett 230V AC vägguttag.
4. Strömförsörjningen börjar automatiskt driva enheten och ladda de interna batterierna.

Montering:

Strömförsörjningen är avsedd för inomhusbruk. Vid vertikal montering (med kablarna nedåt) är det tillåtet att använda enheten utomhus, förutsatt att den skyddas mot direkt exponering för kraftig nederbörd.

Buffertdrift:

Enheten arbetar i kontinuerligt läge. Vid nätspänning drivs mottagaren från nätet och batterierna laddas. Vid strömavbrott kopplar BMS-systemet omedelbart om strömförsörjningen till Li-Ion-batterierna utan att avbryta driften för den anslutna utrustningen.

4 Säkerhet och underhåll

Batteriunderhåll:

De använda Samsung Li-Ion-cellerna har ingen minneseffekt. För att behålla deras maximala livslängd rekommenderas:

• Att undvika exponering för temperaturer över +60°C.
• Att en gång var sjätte månad utföra ett kontrolltest av reservkraft genom att koppla bort nätströmmen i några minuter.
• Om cellerna behöver bytas ut efter flera års drift, använd endast märkesceller av typ 18650 med liknande parametrar.
