INSTRUKCJA OBSŁUGI

1 Formål og funksjoner

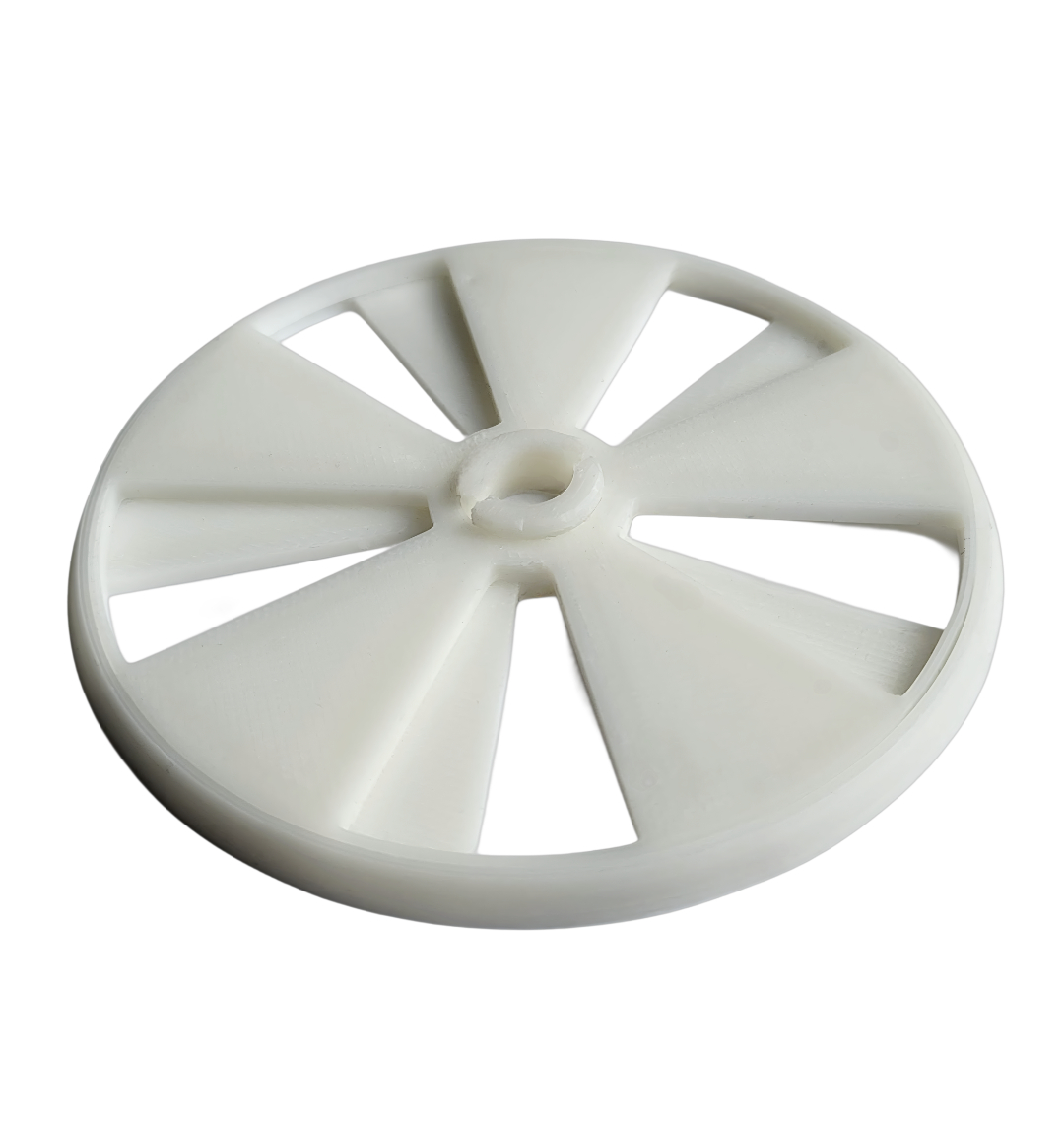

Det runde reguleringsspjeldet ACTii AC8697 er en profesjonell løsning designet for presis styring av luftstrømmen i ventilasjonssystemer, inkludert moderne installasjoner med gjenvinning. Produktet er designet for montering direkte i anemostater med en diameter på 100 mm, noe som garanterer enkel tilgang til reguleringsmekanismen uten behov for demontering av komponenter skjult i vegger eller tak.

Hovedoppgaven til spjeldet er å muliggjøre nøyaktig balansering av ventilasjonssystemet gjennom trinnløs justering av diskåpningen. Takket være konstruksjonen forhindrer enheten utilsiktet endring av innstillinger, noe som er avgjørende for å opprettholde optimal energieffektivitet og komfort i bygget. Spjeldet fungerer utmerket i både tillufts- og avtrekksventiler.

Hovedfunksjoner:

• ✔ Enkel og presis regulering av luftstrøm ved rotering av disken
• ✔ Direkte montering i anemostat gir rask tilgang for service
• ✔ Full kompatibilitet med de fleste anemostater i størrelse 100 mm
• ✔ Laget av høykvalitets ABS-plast som er motstandsdyktig mot driftsforhold
• ✔ Mulighet for fullstendig blokkering av luftstrømmen i et valgt punkt
• ✔ Spesialprofilerte kanter som øker tettheten mot huset
• ✔ Settet inneholder 3 enheter, som muliggjør omfattende regulering av flere punkter

2 Teknisk spesifikasjon

3 Monterings- og bruksanvisning

Montering av enheten:

1. Fjern anemostatdekselet eller tallerkenen for å få tilgang til innsiden.
2. Skyv spjeldet inn i inntakshullet på anemostaten. Sørg for at elementet ligger tett mot veggene i huset.
3. Spjeldet skal sitte stabilt på plass takket være den avsmalnende konstruksjonen til vanlige 100 mm anemostater.

Regulering av luftstrøm:

1. Regulering skjer ved manuell rotasjon av spjelddisken.
2. Rotasjon i én retning øker åpningen, noe som gir friere luftgjennomstrømning.
3. Rotasjon i motsatt retning lukker spjeldet inntil luftstrømmen er helt blokkert.
4. Etter at ønsket luftstrømverdi er innstilt, monter anemostatdekselet igjen.

4 Sikkerhetsregler og vedlikehold

Sikkerhetsinstruksjoner:

• Produktet er utelukkende beregnet for ventilasjonssystemer med lavt trykk.
• Tillatt driftstemperaturområde (-20°C til +80°C) må ikke overskrides. Overskridelse av disse verdiene kan føre til deformasjon av ABS-materialet.
• Ved montering i høyden må man utvise spesiell forsiktighet og bruke stabile stiger eller plattformer.
• Produktet må beskyttes mot direkte kontakt med ild og etsende stoffer.

Vedlikehold:

• Periodisk kontroll av spjeldets renhet anbefales (hver 6.-12. måned, avhengig av luftforurensningsnivået).
• Oppsamlet støv kan fjernes med en fuktig klut tilsatt et mildt rengjøringsmiddel eller med trykkluft.
• Før rengjøring må du sikre at ventilasjonssystemet er slått av for å unngå at forurensninger suges inn i kanalene.

5 Feilsøking
