1 Destinazione d'uso e Funzioni
Il sensore è progettato per la misurazione precisa della temperatura nei sistemi di riscaldamento e raffrescamento. Garantisce un funzionamento affidabile e una facile integrazione con le pompe di calore.
Caratteristiche principali:
- ✔ Ampio campo di misurazione della sonda (da -40°C a +400°C)
- ✔ Classe di protezione superiore IP68 (sigillatura in silicone)
- ✔ Resistente rivestimento in acciaio inossidabile (Stainless Steel)
- ✔ Cavo di controllo in rame di alta qualità isolato
- ✔ Completamente esente da manutenzione dopo una corretta installazione
Principio di funzionamento:
Il sensore monitora continuamente la temperatura dell'ambiente o del fluido e il sistema di controllo della pompa di calore ne legge automaticamente i valori. Grazie a dati precisi, il sistema di riscaldamento può gestire in modo ottimale la produzione di calore, proteggendo l'impianto e garantendo il massimo comfort termico agli utenti.
2 Specifiche Tecniche
| Campo di misurazione sonda | da -40°C a +400°C |
| Temperatura operativa cavo | da -40°C a +80°C (installazione fissa) |
| Classe di protezione | IP68 |
| Materiale involucro sonda | Acciaio inossidabile (Stainless Steel) |
| Tipo di cavo | Cavo di controllo in rame |
| Protezione dall'umidità | Sigillatura interna in silicone |
| Applicazione principale | Pompe di calore (ACS, accumulo, est.) |
| Requisiti alimentazione installazione | Completamente scollegato |
| Raggio di curvatura minimo | 4 volte il diametro del cavo |
| Resistenza alle interferenze | Distanza richiesta dai cavi 230V/400V |
| Manutenzione quotidiana | Dispositivo esente da manutenzione |
3 Installazione e Configurazione
Regole generali e collegamento:
Prima di iniziare qualsiasi lavoro, assicurarsi che l'alimentazione della pompa di calore sia completamente scollegata. Instradare il cavo verso l'unità di controllo e inserire la spina nell'apposita presa sulla scheda madre del dispositivo (secondo lo schema elettrico).
Posizionamento della sonda:
Il dispositivo consente diverse opzioni di montaggio in base alle esigenze dell'impianto:
- Montaggio nel serbatoio (ACS/Accumulo): Inserire il manicotto metallico del sensore fino in fondo nell'apposita guaina (pozzetto di misurazione). Si consiglia l'uso di pasta termica per una migliore lettura.
- Montaggio su tubi o esterno: Far aderire la sonda in piano al tubo, fissarla con una fascetta e isolare termicamente, oppure montarla in un luogo riparato da sole e pioggia (come sensore esterno).
Il collegamento alla scheda madre deve essere sempre eseguito da un installatore qualificato munito delle necessarie certificazioni.
4 Schemi di Collegamento e Sicurezza
Per garantire la massima sicurezza e durata del dispositivo, è necessario rispettare rigorosamente le regole relative alla posa dei cavi e alla manipolazione meccanica del sensore durante l'installazione.
Posa del cavo
Regole per prevenire interferenze e danni al cavo di segnale.
- Evitare di posare il cavo parallelamente ai cavi 230V/400V.
- Non piegare il cavo ad angolo retto in nessun punto.
- Mantenere il raggio di curvatura minimo (4 volte il diametro).
Protezione meccanica della sonda
Precauzioni per prevenire danni fisici al sensore.
- Non tirare mai il cavo per estrarre la sonda dal pozzetto.
- Lo strappo può danneggiare la sigillatura interna in silicone.
- Il danneggiamento comporta il guasto del sensore a causa dell'ingresso di umidità.
⚠ NOTA DI SICUREZZA
Non accorciare o prolungare mai il cavo senza l'esplicita raccomandazione del produttore del dispositivo. Tali modifiche possono alterare permanentemente la resistenza del circuito, falsando le letture della temperatura e disturbando il funzionamento dell'intera pompa di calore.
5 Contenuto del Kit

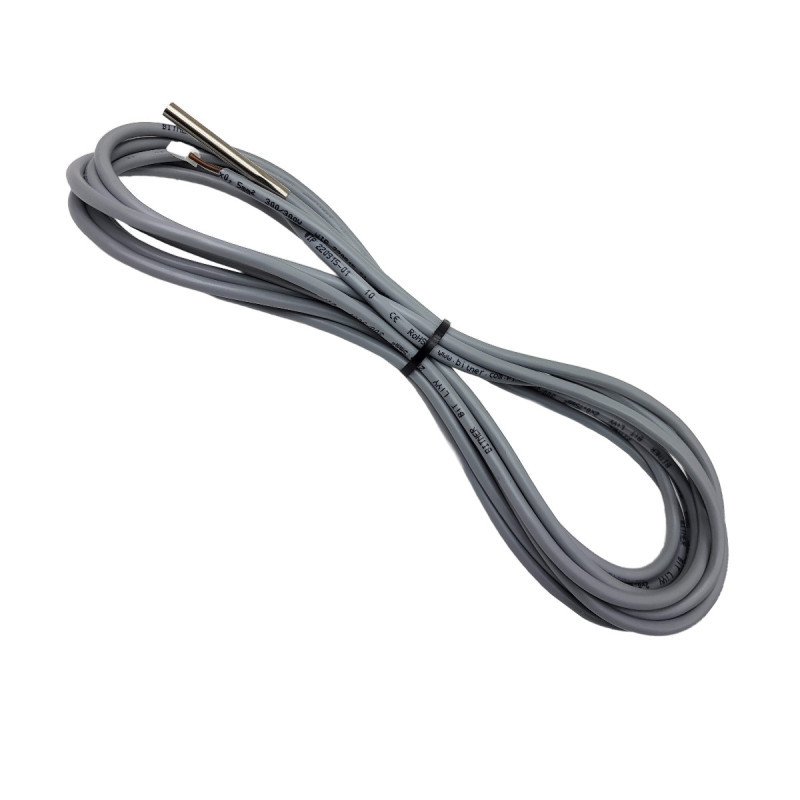

- 1x Sensore di temperatura con cavo in rame
- 1x Rivestimento integrato in acciaio inossidabile
- 1x Spina di collegamento (dipendente dal modello)
