1 Zweck und Funktionen

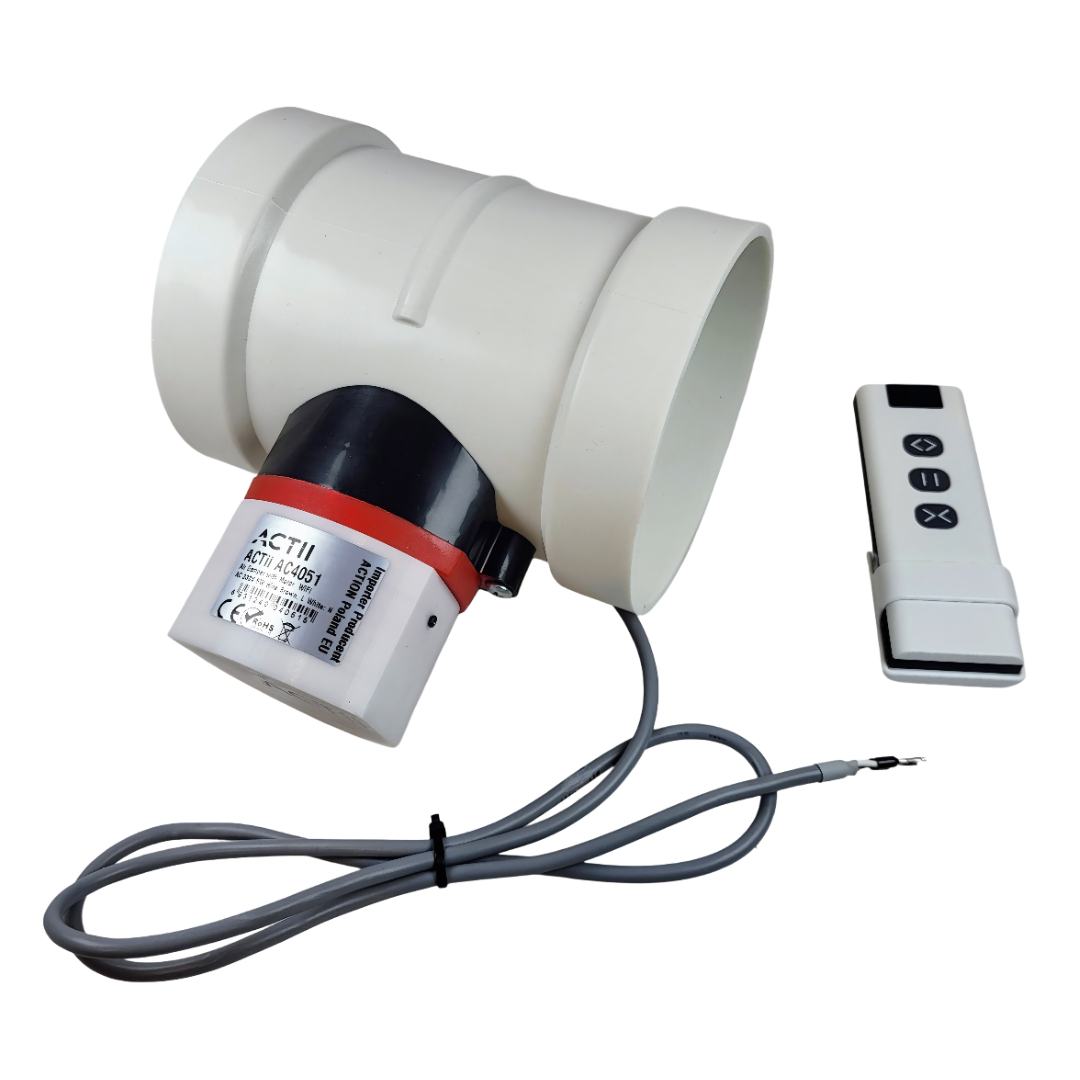

Die SMART WIFI motorisierte Luftklappe Modell ACTii AC4051 ist eine fortschrittliche Lösung für Lüftungssysteme, die eine präzise Steuerung des Luftstroms ermöglicht. Das mit 230V betriebene Gerät integriert sich in das Tuya Smart Home-Ökosystem und ermöglicht das Fernöffnen und -schließen des Ventils von überall auf der Welt. Dank der robusten Konstruktion aus dickem PVC und einem Dichtungssystem bietet die Klappe eine hohe Dichtigkeit, was in Anlagen mit Wärmerückgewinnung und energiesparenden Systemen entscheidend ist.
Der Hauptzweck des Geräts ist die zeitgesteuerte Abschaltung der Belüftung in ausgewählten Zonen des Gebäudes oder die Automatisierung des Luftstroms basierend auf Umweltparametern. Die Möglichkeit, komplexe Szenarien zu erstellen, erlaubt die Zusammenarbeit mit externen Feuchtigkeits-, Temperatur- oder Luftqualitätssensoren (PM2.5/CO2), was das System vollständig autonom macht.
Hauptmerkmale:
- ✔ SMART WIFI motorisierte Luftklappe elektrisches Motor-Rückschlagventil 100 110mm 230V Tuya Smartthings
- ✔ Steuerung der Klappe über die Tuya Smart / Tuya Life / MOES App und Integration mit den Systemen: Google Home, Apple Home, Smartthings
- ✔ Steuerung über die mitgelieferte drahtlose Fernbedienung
- ✔ Im Set sind zwei Reduziermuffen von 110mm auf 100mm enthalten
- ✔ Dank der Dichtungen ist die Klappe absolut luftdicht
- ✔ Teilweises Öffnen der Klappe möglich: JA; über die App und die Fernbedienung
Steuerungsvielfalt
Das Gerät bietet drei unabhängige Kontrollmethoden: über die mobile App (WiFi), mithilfe der beiliegenden Funkfernbedienung (433MHz) sowie durch automatische SMART-Szenarien basierend auf Zeitplänen oder Daten anderer Geräte im Tuya-Netzwerk.
2 Technische Spezifikation
| Versorgungsspannung | AC 230V (210V-250V AC) 50Hz |
| Stromverbrauch (Standby) | < 1.5W |
| Stromverbrauch (Betrieb) | 7W |
| Elektrischer Anschluss | Braunes Kabel: L (Phase); Weißes Kabel: N (Neutral) |
| Material | PVC (Polyvinylchlorid) |
| Betriebstemperatur | Von -20°C bis +55°C |
| Betriebsfeuchtigkeit | < 90% RH |
| Drehbereich | 0° - 90° (mit Teilöffnungsfunktion) |
| Vollständige Zykluszeit | 5 Sekunden |
| Drahtlose Kommunikation | Wi-Fi 2.4GHz IEEE 802.11 b/g/n |
| Funksteuerung | 433MHz, Codierung 1527 |
| Innenrohrdurchmesser | 110mm (ohne Muffen) / 100mm (mit Reduziermuffen) |
| Außenrohrdurchmesser | 118mm |
| Gehäuselänge | 152mm |
| Produktgewicht | 800g |
3 Nutzungssicherheit
Warnung: Stromschlaggefahr
Das Gerät arbeitet mit 230V AC Spannung. Montage und elektrischer Anschluss sollten von einer Person mit entsprechenden Befugnissen durchgeführt werden.
- • Vor Beginn der Montage ist die Stromzufuhr im Stromkreis zwingend zu unterbrechen.
- • Das Gerät ist für den Innenbereich vorgesehen. Vor direktem Kontakt mit Wasser und extremer Feuchtigkeit (>90%) schützen.
- • Die Bewegung der Klappe darf nicht mechanisch blockiert werden, da dies zur Beschädigung des Motors führen kann.
- • Versorgungskabel (braun - L, weiß - N) müssen vor versehentlichem Herausreißen oder mechanischen Beschädigungen geschützt werden.
- • Bei Beschädigungen des Gehäuses oder der Kabel ist das Gerät sofort außer Betrieb zu nehmen.
4 Installation und SMART-Konfiguration
Mechanische Montage:
Die Klappe hat einen Standarddurchmesser von 110mm. Bei Installationen mit 100mm Durchmesser verwenden Sie die im Set enthaltenen Reduziermuffen. Die Muffen auf die Enden der Klappe aufschieben, um eine dichte Verbindung mit den Lüftungskanälen zu gewährleisten.
Pairing mit der App:
- Laden Sie die Tuya Smart oder Smart Life App aus dem App Store oder Google Play herunter.
- Stellen Sie sicher, dass Ihr Telefon mit einem 2.4GHz Wi-Fi-Netzwerk verbunden ist (das Gerät unterstützt kein 5GHz).
- Schließen Sie die Klappe an die Stromversorgung an. Das Gerät sollte automatisch in den Pairing-Modus wechseln (wird in der App oder durch eine Diode, falls vorhanden, signalisiert).
- Wählen Sie in der App die Option "Gerät hinzufügen" und befolgen Sie die Anweisungen auf dem Bildschirm.
- Nach dem korrekten Pairing können Sie dem Gerät Namen geben, Zeitpläne erstellen und die Steuerung für andere Bewohner freigeben.
App-Funktionen:
- Echtzeit-Status: Übersicht, ob das Ventil aktuell offen oder geschlossen ist.
- Timer: Drei Betriebsmodi: Wochenplan, Countdown und zyklischer Betrieb in Verbindung mit Sonnenaufgang/-untergang.
- Szenarien: Automatischer Betrieb abhängig von Temperatur, Feuchtigkeit oder dem Status anderer SMART-Geräte im Haus.
- Integrationen: Sprachsteuerung via Amazon Alexa oder Google Assistant möglich.
5 Steuerung per Funkfernbedienung
Die im Lieferumfang enthaltene 433MHz Funkfernbedienung ermöglicht eine schnelle Klappensteuerung, ohne dass ein Smartphone benötigt wird. Dies ist eine ideale Lösung für schnellen manuellen Zugriff.
Hinweis: Die Fernbedienung arbeitet auf der Frequenz 433MHz mit 1527-Codierung. Die Reichweite der Fernbedienung hängt von Hindernissen und der Gebäude-Wandkonstruktion ab.
6 Lieferumfang und Zertifikate
In der Verpackung enthalten:
- 1x SMART WIFI motorisierte Luftklappe
- 1x Drahtlose Fernbedienung
- 2x Reduziermuffe (von 110mm auf 100mm)
- 1x Bedienungsanleitung
Konformität mit Normen:
Das Gerät erfüllt die Anforderungen der Europäischen Union: CE, RoHS.
Konformität mit Funk- und Sicherheitsnormen: EN 300 328 V2.1.1, EN 301489-1, EN 301489-17, EN 62311:2008, EN 55015, EN 61547.
Standards für Niederspannungssicherheit (LVD): IEC 60669-2-1, EN 60669-1:2018.
