1 Namjena i funkcije

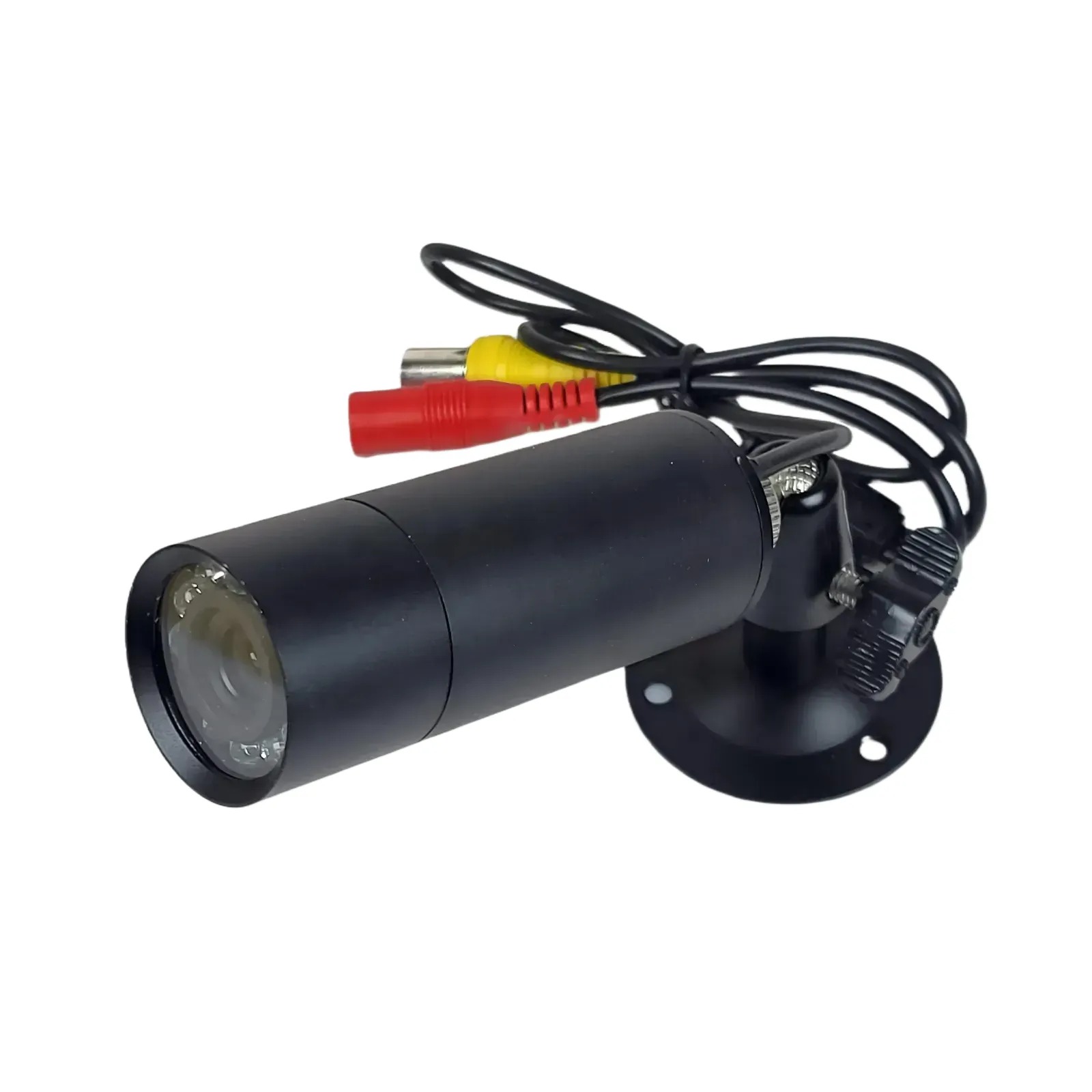

Minijaturna vanjska kamera ACTii AC5907 profesionalni je uređaj za nadzor temeljen na vrhunskom 1/3 CCD SONY senzoru razlučivosti 1000TVL. Zahvaljujući svom jedinstvenom, kompaktnom cjevastom dizajnu i kućištu otpornom na vandalizam, uređaj je namijenjen prvenstveno za rad u teškim mobilnim uvjetima. Idealno se pokazao u nadzoru vozila kao što su autobusi, kamioni, traktori, bageri, buldožeri, dizalice i drugi građevinski i poljoprivredni strojevi.
Kamera je dizajnirana s fokusom na pouzdanost – posjeduje klasu zaštite IP66, što jamči potpunu zaštitu od prašine i jakih mlazova vode. Integrirane IR diode omogućuju učinkovito osvjetljavanje područja u potpunom mraku na udaljenosti do 10 metara, što je čini idealnim rješenjem za cjelodnevni nadzor.
Glavne značajke:
- ✔ Visoka klasa zaštite IP66 koja osigurava otpornost na vremenske uvjete.
- ✔ Senzor 1/3 CCD 1000TVL SONY koji jamči čistu i detaljnu sliku.
- ✔ Kompaktne dimenzije koje omogućuju diskretnu montažu unutar i izvan vozila.
- ✔ Ugrađene IR diode dometa do 10 metara za rad noću.
- ✔ Kućište otporno na vandalizam izrađeno od emajliranog aluminija.
- ✔ Širok kut gledanja od 92° zahvaljujući objektivu od 3,6 mm.
- ✔ Fleksibilna montaža zahvaljujući nosaču s rasponom rotacije od 360°.
Primjena u nadzoru vozila:
Zahvaljujući otpornosti na vibracije i hermetičkom kućištu, kamera je optimalan izbor za sigurnosne sustave u transportu. Može se montirati kao kamera za vožnju unatrag, kao i bočna ili unutarnja kamera u kamionima i specijaliziranim vozilima.
2 Tehnička specifikacija
| Senzor slike | 1/3 CCD SONY |
| Horizontalna razlučivost | 1000 linija (TVL) |
| Osjetljivost | 0,1 Lux / F1,2 |
| Video izlaz | BNC priključak; 1 Vpp / 75 Ohm |
| Video sustav | PAL / NTSC (2:1 isprepleteno) |
| S/N omjer | > 52dB |
| Kompenzacija svjetla | Automatska (BLC) / Auto Gain Control |
| Objektiv | 3,6mm (kut gledanja: 92°), Svjetlina F2 |
| Napajanje | 12 V DC / 250mA (Priključak 2,1/5,5) |
| Materijal kućišta | Emajlirani aluminij (Crni) |
| Klasa zaštite | IP66 |
| Radna temperatura | -30°C do +50°C |
| Dimenzije uređaja | 78 x 29 x 29 mm |
| Težina | 220 g |
| Duljina kabela | 55 cm |
3 Instalacija i montaža
Mehanička montaža:
Kamera je opremljena čvrstim nosačem od emajliranog čelika koji osigurava stabilnost čak i u uvjetima jakih vibracija (npr. kod radnih građevinskih strojeva).
- Nosač omogućuje punu rotaciju oko osi (360°), što omogućuje precizno namještanje kadra nakon montaže baze.
- Baza nosača ima promjer 50mm i visinu 65mm. Treba je pričvrstiti na stabilnu površinu pomoću priloženih tipli i montažnih vijaka.
- Prije konačnog zatezanja vijaka za zaključavanje, potrebno je podesiti kut nagiba kamere.
Električni priključak:
Kamera ima izveden kabel duljine 55 cm završen s dva standardna priključka:
- BNC priključak: Koristi se za prijenos video signala do snimača ili monitora.
- Priključak za napajanje 2,1/5,5: Koristi se za spajanje 12V DC napajanja.
4 Sigurnost i održavanje
Pravila sigurne upotrebe:
- Uređaj se smije napajati isključivo istosmjernim naponom od 12V s nazivnom strujom od najmanje 250mA. Korištenje neodgovarajućeg napajanja može oštetiti elektroniku.
- Prilikom montaže u vozila, pobrinite se da su kabeli zaštićeni od habanja i da ne dodiruju vruće dijelove motora.
- Ne otvarajte kućište kamere – to može dovesti do gubitka klase zaštite IP66 i gubitka jamstva.
- Sve instalacijske radove treba izvoditi s isključenim napajanjem.
Održavanje:
Kako biste osigurali najvišu kvalitetu slike, povremeno obrišite staklenu prednju stranu objektiva mekom, vlažnom krpom, uklanjajući prašinu, blato ili mrlje od vode. Ne koristite agresivne deterdžente ili abrazivne materijale koji bi mogli ogrebati optiku.
5 Sadržaj kompleta
Pakiranje sadrži sljedeće elemente:
- Cjevasta kamera ACTii AC5907
- Namjenski nosač za montažu
- Upute za uporabu
- Set tipli i montažnih vijaka (opcionalno, ovisno o seriji isporuke)
- Estetska kartonska ambalaža
