INSTRUKCJA OBSŁUGI

1 Przeznaczenie i Funkcje

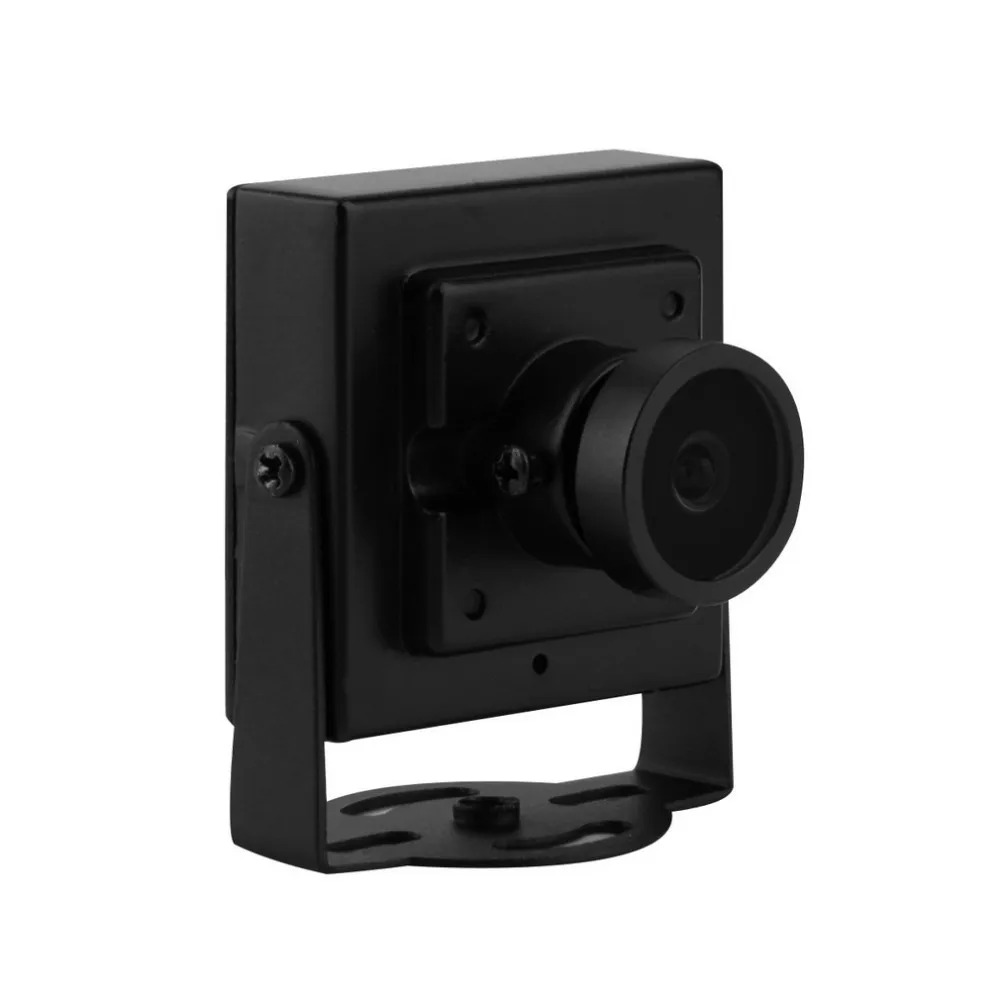

Miniaturowa kamera ACTii AC9884 o rozdzielczości 700TVL to profesjonalne urządzenie monitorujące, zaprojektowane z myślą o wszechstronnym zastosowaniu w systemach telewizji przemysłowej (CCTV). Dzięki swojej kompaktowej konstrukcji i solidnej, emaliowanej metalowej obudowie, idealnie sprawdza się w monitoringu wewnątrz pojazdów, takich jak autobusy, ciężarówki, koparki, spychacze, dźwigi oraz ciągniki rolnicze. Urządzenie jest również doskonałym rozwiązaniem do dyskretnego monitoringu w budynkach.

Kamera charakteryzuje się wyjątkową elastycznością montażu – jej korpus może zostać ukryty za tapicerką pojazdu lub płytą kartonowo-gipsową w pomieszczeniach, pozostawiając widocznym jedynie sam obiektyw. Zastosowanie szerokokątnego obiektywu 2,1mm pozwala na objęcie niemal całego wnętrza pojazdu przy montażu narożnym, co czyni ją niezwykle efektywnym narzędziem dozoru.

Główne cechy:

• ✔ Wysokiej klasy przetwornik 1/3 700TVL CMOS zapewniający klarowny obraz.
• ✔ Bardzo wysoka czułość 0.01 LUX umożliwiająca pracę w trudnych warunkach oświetleniowych.
• ✔ Szerokokątny obiektyw 2,1mm o kącie widzenia aż 115 stopni, dedykowany do kamer megapikselowych (3Mpix).
• ✔ Solidna, metalowa obudowa odporna na trudne warunki eksploatacji.
• ✔ Tryb dzień/noc optymalizujący jakość obrazu zależnie od natężenia światła.
• ✔ Możliwość precyzyjnego zablokowania pozycji kamery, co zapobiega jej przypadkowemu przestawieniu.
• ✔ Progresywny system skanowania obrazu.

Zastosowanie praktyczne:

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagany jest dyskretny, a zarazem wytrzymały system wizyjny. W pojazdach ciężarowych i maszynach budowlanych pomaga w monitorowaniu martwych stref oraz wnętrza kabiny lub przestrzeni ładunkowej. W budynkach pozwala na stworzenie niemal niewidocznego punktu obserwacyjnego.

2 Specyfikacja Techniczna

3 Instrukcja Montażu i Podłączenia

Podłączenie elektryczne:

Kamera wymaga stabilnego zasilania prądem stałym o napięciu 12V DC. Pobór prądu wynosi około 150mA.

• Zasilanie: Podłącz wtyk zasilacza (2,1/5,5mm) do gniazda zasilającego kamery. Upewnij się, że polaryzacja jest prawidłowa (plus wewnątrz).
• Sygnał Video: Podłącz przewód koncentryczny z wtykiem BNC do gniazda video kamery. Drugi koniec przewodu podłącz do rejestratora (DVR) lub monitora obsługującego sygnał analogowy CVBS.

Montaż i regulacja:

1. Wybierz miejsce montażu zapewniające pożądany kąt widzenia.
2. W przypadku montażu ukrytego, przygotuj otwór o średnicy obiektywu w tapicerce lub płycie ściennej.
3. Zamocuj korpus kamery za pomocą uchwytu montażowego.
4. Poluzuj śruby blokujące, aby ustawić odpowiedni kierunek patrzenia kamery.
5. Regulacja ostrości: Jeśli obraz jest nieostry, poluzuj pierścień blokujący na obiektywie i delikatnie obracaj obiektywem, aż do uzyskania optymalnej ostrości, a następnie dokręć blokadę.
6. Po ustawieniu kadru, mocno dokręć wszystkie śruby blokujące pozycję.

4 Bezpieczeństwo i Konserwacja

Zasady bezpieczeństwa:

• Urządzenie należy zasilać wyłącznie napięciem 12V DC. Użycie wyższego napięcia może trwale uszkodzić kamerę.
• Nie należy montować kamery w miejscach narażonych na bezpośrednie działanie silnych strumieni wody, o ile nie zastosowano dodatkowej osłony hermetycznej.
• Prace instalacyjne powinny być wykonywane przy odłączonym zasilaniu.
• Należy unikać kierowania obiektywu bezpośrednio w stronę słońca lub innych bardzo silnych źródeł światła, co może uszkodzić przetwornik CMOS.

Konserwacja:

Kamera nie wymaga skomplikowanych zabiegów konserwacyjnych. Należy okresowo sprawdzać czystość obiektywu. W przypadku zabrudzenia, soczewkę należy czyścić miękką, suchą ściereczką z mikrofibry lub specjalistycznymi środkami do czyszczenia optyki. Nie używać agresywnych detergentów ani rozpuszczalników.
