1 Destino y funciones
El sensor sirve para la medición precisa de la temperatura en sistemas de calefacción y refrigeración. Garantiza un funcionamiento fiable y una fácil integración con bombas de calor.
Características principales:
- ✔ Amplio rango de medición de la sonda (-40°C a +400°C)
- ✔ Máxima clase de estanqueidad IP68 (sellado de silicona)
- ✔ Cubierta resistente de acero inoxidable (Stainless Steel)
- ✔ Cable de control de cobre de alta calidad con aislamiento
- ✔ Funcionamiento totalmente libre de mantenimiento tras una instalación correcta
Principio de funcionamiento:
El sensor monitoriza constantemente la temperatura ambiente o del medio, y el sistema de control de la bomba de calor lee automáticamente los valores. Gracias a datos precisos, el sistema de calefacción puede gestionar de forma óptima la producción de calor, protegiendo la instalación y garantizando el máximo confort térmico a los usuarios.
2 Especificaciones técnicas
| Rango de medición de la sonda | de -40°C a +400°C |
| Temperatura de trabajo del cable | de -40°C a +80°C (instalación fija) |
| Clase de estanqueidad | IP68 |
| Material de la cubierta de la sonda | Acero inoxidable (Stainless Steel) |
| Tipo de cable | Cable de control de cobre |
| Protección contra la humedad | Sellado interior de silicona |
| Uso principal | Bombas de calor (ACS, inercia, ext.) |
| Requisito de alimentación durante el montaje | Totalmente desconectado |
| Radio de curvatura mínimo | 4 veces el diámetro del cable |
| Resistencia a interferencias | Se requiere distancia de cables de 230V/400V |
| Uso diario | Dispositivo sin mantenimiento |
3 Montaje y configuración
Reglas generales y conexión:
Antes de comenzar cualquier trabajo, asegúrese de que la alimentación de la bomba de calor esté totalmente desconectada. Lleve el cable hasta la unidad de control y conéctelo en el zócalo correspondiente de la placa principal del dispositivo (según el esquema eléctrico).
Colocación de la sonda:
El dispositivo permite varias opciones de montaje dependiendo de las necesidades de la instalación:
- Montaje en depósito (ACS/Inercia): Inserte el casquillo metálico del sensor hasta el fondo en la vaina dedicada (bolsa de medición). Se recomienda utilizar pasta térmica para una mejor lectura.
- Montaje en tuberías o en el exterior: Ajuste la sonda contra la tubería, asegúrela con una abrazadera y aíslela térmicamente, o instálela en un lugar protegido del sol y la lluvia (como sensor exterior).
La conexión a la placa base siempre debe ser realizada por un instalador cualificado con las autorizaciones adecuadas.
4 Esquemas de conexión y seguridad
Para garantizar la máxima seguridad y durabilidad del dispositivo, se deben seguir rigurosamente las reglas relativas a la conducción de cables y el manejo mecánico del sensor durante el montaje.
Conducción del cable
Reglas para evitar interferencias y daños en el cable de señal.
- Evite pasar el cable en paralelo con conductores de 230V/400V.
- No doble el cable en ángulo recto en ningún lugar.
- Mantenga el radio de curvatura mínimo (4 veces el diámetro).
Protección mecánica de la sonda
Medidas de precaución para evitar daños físicos al sensor.
- Nunca tire del cable para sacar la sonda de la vaina.
- Un tirón puede dañar el sellado interno de silicona.
- El daño resulta en el fallo del sensor por entrada de humedad.
⚠ NOTA SOBRE SEGURIDAD
Nunca acorte ni extienda el cable sin recomendación expresa del fabricante del equipo. Este tipo de modificaciones pueden cambiar permanentemente la resistencia del circuito, lo que falseará las lecturas de temperatura y perturbará el trabajo de toda la bomba de calor.
5 Contenido del kit

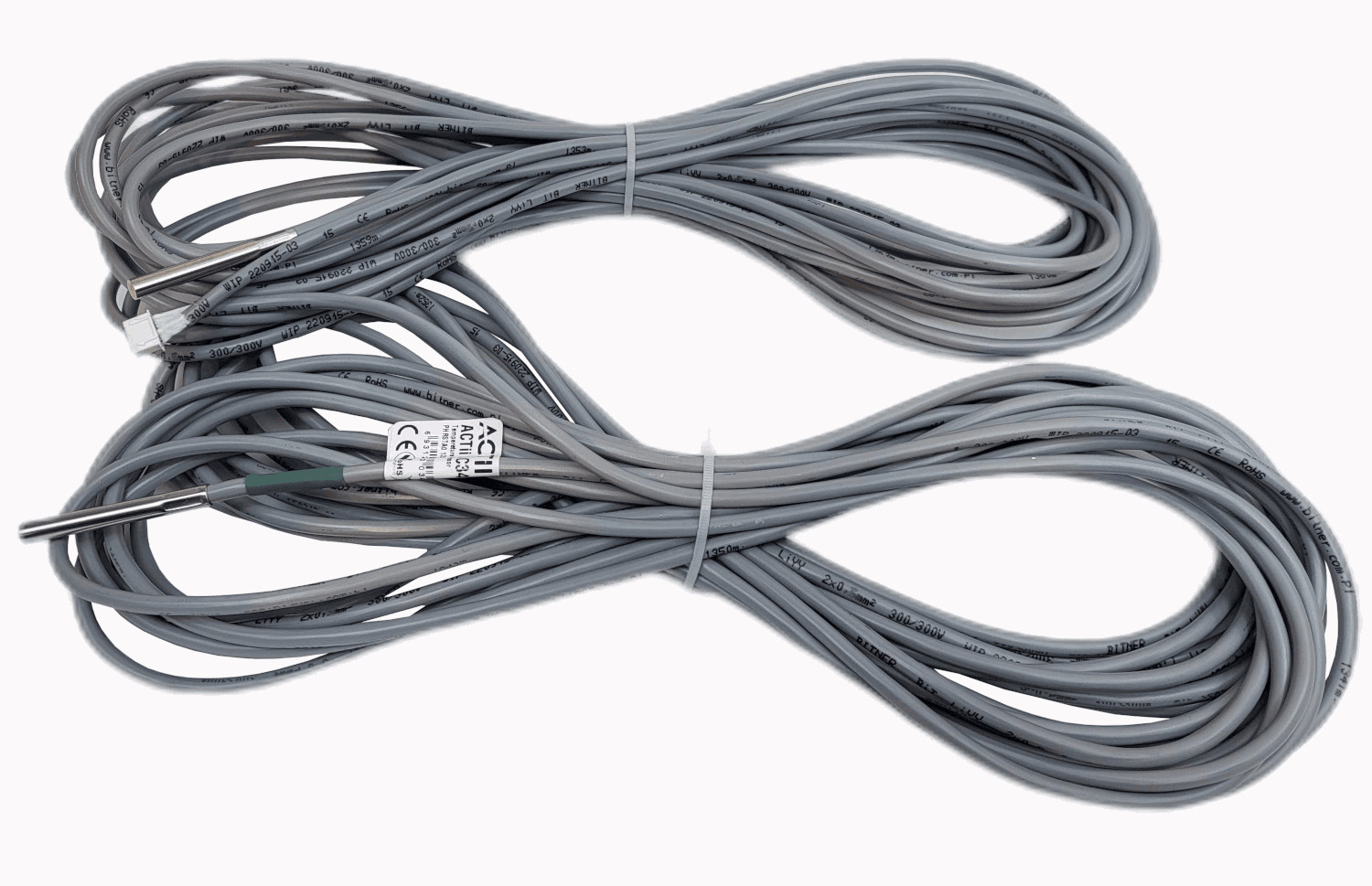

- 1x Sensor de temperatura con cable de cobre
- 1x Cubierta integrada de acero inoxidable
- 1x Enchufe de conexión (depende del modelo)
